Wärmepumpen effizienter machen.
Mit dem Wärmepumpenzähler von NeoVac zum Nulltarif gewinnen Sie die Kontrolle über Ihre Wärmepumpe.
Eine Wärmepumpe ist eine äusserst ökologische Lösung, da sie die Heizenergie aus der Umwelt gewinnt. Allerdings benötigt sie dazu auch Strom. Läuft das System nicht effizient, steigt der Stromverbrauch massiv – gut und gerne auf das Doppelte. Das geht ins Geld: Die Mehrkosten können in extremen Fällen über 1‘000 Franken pro Jahr betragen! Entsprechend wichtig ist es, die Leistungswerte der Wärmepumpe bestmöglich unter Kontrolle zu haben. Mit dem Wärmepumpenzähler von NeoVac lässt sich rasch und verlässlich erkennen, ob ein System effizient läuft.
Der unschlagbare Vorteil ist viel wert, muss aber nichts kosten. Denn mit unserem Spezialangebot können Sie den Wärmepumpenzähler von NeoVac zum Netto-Nulltarif beziehen. Möglich machen dies nicht zuletzt das Messsystem WP-Cockpit und das Förderprogramm «erneuerbar heizen» des Kanton St. Gallen.
Ist eine Wärmepumpe zur Erfassung der Leistungswerte an das WP-Cockpit angebunden, unterstützt der Kanton St.Gallen die Installation mit 1'500 Franken. Dank dem Aktionspreis von NeoVac von ebenfalls 1'500 Franken ergibt sich dadurch unter dem Strich eine glatte Null.
Unser Angebot
- 1x Wärmezähler Superstatic 789 bis Qp 2.5 m3/h
- 1x M-Bus Elektrozähler
- Kommunikationseinrichtung für «NeoVac Monitoring Pro»* (Datenzentrale MUC.one, Aussenstrahler)
- Erfüllung der Anforderungen des WP-Cockpits (Anforderung für Förderbeitrag SG)
- Inbetriebnahme
Das kostet es:
| Aktionspreis St.Gallen (statt Basis-Paketpreis** CHF 1'900.–) |
CHF 1'500.– |
| Beitrag Kanton St.Gallen*** | CHF 1'500.– |
| Netto | CHF 0.- |
* Für die automatische Übermittlung der Verbrauchsdaten an «NeoVac Monitoring Pro» wird eine Gebühr von
CHF 40.–/Jahr erhoben, welche nicht im Aktionspreis enthalten ist.
** ungefähre Kosten für Standard-Messsystem EFH mit einer Wärmepumpe, exkl. Einbau und elektrischer Anschlüsse
(bestehend aus einem Kompaktwärmezähler Superstatic 789, einem Elektrozähler (Direktanschluss) und dem erforderlichen Datenübertragungssystem MUC.one)
*** zusätzlicher Förderbeitrag zur Wärmepumpenförderung. Zu beantragen via e-Förderportal der Energieagentur St.Gallen.
Funktion einer Wärmepumpe
Die Wärmepumpe funktioniert wie ein Kühlschrank. Während der Kühlschrank den Lebensmitteln Wärme entzieht, entzieht die Wärmepumpe der Luft oder dem Erdreich Wärme und gibt diese an ein Heizungssystem oder das Brauchwasser ab. Das geschieht über ein Kältemittel mit einem extrem tiefen Siedepunkt. Liegt dieser zum Beispiel bei –10 °C und die Temperatur der Wärmequelle ist höher, so verdampft das Kältemittel. Nun verdichtet ein elektrisch betriebener Kompressor den Dampf. Dabei wird er erhitzt – ähnlich wie bei einer Velopumpe.
Im sogenannten Kondensator gibt der Dampf seine Wärme über einen Wärmetauscher an den Wasserkreislauf des Heizsystems ab. Dadurch verflüssigt sich das Kältemittel wieder. Dann beginnt der Kreislauf von vorne.
Immer und überall informiert
NeoVac Wärmepumpenzähler sorgt für Transparenz
Mit dem NeoVac Wärmepumpenzähler lässt sich die Arbeitszahl dauerhaft überwachen. Damit wird verhindert, dass unter Umständen über Jahre hinweg ein System unbemerkt ineffizient funktioniert. Ist die Arbeitszahl ungenügend oder baut sie sich laufend ab, können die Ursachen geprüft
werden. Diese liegen in der Regel in einer nicht optimal einregulierten oder einer überdimensionierten Anlage. Allenfalls sind auch mangelhafte
oder defekte Komponenten (Temperaturfühler, Ventile etc.) verantwortlich. Falsch aufeinander abgestimmte Systemkomponenten sind ebenfalls
mögliche Ursachen für ein nicht effizientes Funktionieren einer Wärmepumpe. Erst eine laufende Kontrolle der Arbeitszahl macht Anlagenbesitzer:
innen auf einen mangelhaften Betrieb aufmerksam. Denn auch eine ineffiziente Wärmepumpe sorgt zumeist für wohlige Wärme – jedoch mit mehr Strom statt mit Umweltenergie.
Messdaten – So behalten Sie die Kontrolle
Der NeoVac Wärmepumpenzähler bildet die Basis, damit Sie die Effizienz Ihrer Wärmepumpe im Griff haben. Nur – wer hat schon Lust, die Daten
periodisch an der Heizung abzulesen und manuell auszuwerten? Das geht viel einfacher mit der «NeoVac Energy Cloud». Die Daten des Wärmepumpenzähler werden tagesaktuell an die «NeoVac Energy Cloud» übermittelt. Dort werden sie gesichert, grafisch aufbereitet sowie einfach und verständlich in den Web-Apps «NeoVac Monitoring Pro» (Desktop-Anwendung) und «NeoVac myEnergy» (Smartphone-Anwendung) dargestellt.
Ihr Datenzugang ist selbstverständlich passwortgeschützt.
Bitte beachten Sie, dass die Web-App «myNeoVac» durch «NeoVac Monitoring Pro» und «NeoVac myEnergy» abgelöst wird.
«NeoVac Monitoring Pro»
- Zugang zur Web-Plattform «NeoVac Monitoring Pro»
- Vorkonfiguriertes Dashboard mit:
- Stromverbrauch der Wärmepumpe
- Thermische Energieabgabe der Wärmepumpe
- Darstellung der Arbeitszahl (AZ)
- CO2-Fussabdruck des Stromverbrauchs der Wärmepumpe
- Vorkonfiguration Alarme: Ausfall Datenübermittlung Zähler und Effizienzüberwachung
Wärmepumpe - Datenübertragung 24-Stunden-Intervall
- Automatischer Austausch zum WP-Cockpit möglich
- Benchmarking

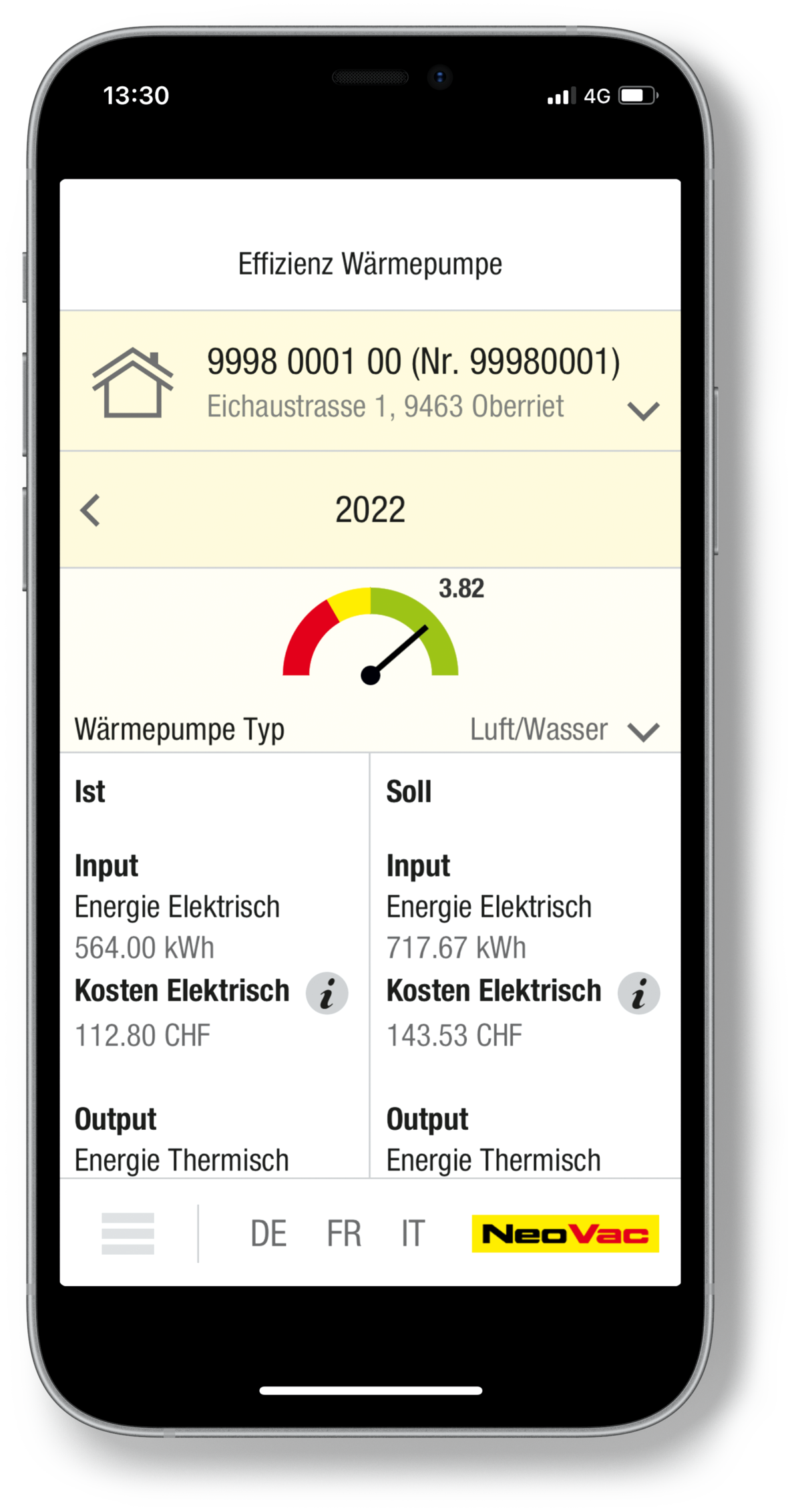

«NeoVac myEnergy»
Die App «NeoVac myEnergy» bietet Ihnen einen detaillierten Einblick in die Effizienz Ihrer Wärmepumpensysteme – auch auf dem Smartphone. Sie können nicht nur die aktuellen Werte Ihrer Arbeitszahl einsehen, sondern auch historische Daten analysieren. Dies ermöglicht es Ihnen, Trends zu erkennen und die Effizienz Ihrer Anlage über längere Zeiträume zu beurteilen.
Holen Sie das Beste aus Ihrer Wärmepumpe heraus
Der NeoVac Wärmepumpenzähler berechnet die Arbeitszahl und weist sie direkt aus. Damit wissen Sie über die Effizienz der Wärmepumpe stets Bescheid.
Jahresarbeitszahl (JAZ)
Das Verhältnis zwischen der Energie, welche investiert wird (Strom), und der Energie, die vom Heizsystem abgegeben wird, bezeichnet man als Arbeitszahl. Diese Arbeitszahl sollte sich – je nach Gebäudequalität und Wärmepumpensystem – zwischen Faktor 2.5 und 5 bewegen.
Beispiel: eine Arbeitszahl von 4 bedeutet, dass die Wärmepumpe viermal mehr Wärmeenergie abgibt, als sie an elektrischer Energie aufnimmt.
Die Arbeitszahl wird für einen bestimmten Zeitraum ermittelt. Als Vergleichsgrösse wird die Jahresarbeitszahl (JAZ) verwendet. Die Jahresarbeitszahl (JAZ) dient als Vergleichswert für die Effizienz von Wärmepumpen. Sie wird bei Feldmessungen unter realen betrieblichen Bedingungen untersucht und erfasst, was eine realitätsnahe Bewertung ermöglicht. So berücksichtigt die JAZ nicht nur die theoretische Laborwerte, sondern auch die tatsächlichen Betriebsbedingungen und Energieverbräuche. Im Englischen wird die Jahresarbeitszahl als Seasonal Performance Factor (SPF) bezeichnet.
Referenzwerte
| Wärmepumpen-Typ | «JAZ» Neubau | «JAZ» Sanierung |
| Luft/Wasser | 2.8 – 3.5 | 2.5 – 3.0 |
| Sole/Wasser | 3.5 – 4.5 | 3.2 – 4.0 |
| Wasser/Wasser | 3.8 – 5.0 | 3.5 – 4.5 |
Quelle: Bundesamt für Energie BFE, Februar 2010
Arbeitszahl
Die Arbeitszahl ist die tatsächliche Leistungszahl innerhalb eines betrachteten Zeitraumes im Betrieb. Sie ist das Ergebnis von Messungen an Stromzähler für die zugeführte elektrische Arbeit (Verdichter, Wärmepumpenquelle) und am Wärmemengenzähler (abgegebene thermische Arbeit der Wärmepumpe) über einen betrachteten Zeitraum. Je höher die Arbeitszahl, desto tiefer die Stromkosten und desto geringer die Belastungen für die Umwelt.
Laborwert Leistungszahl (COP)
Die Leistungszahl COP (Coefficient of Performance) bezeichnet ebenfalls dieses Verhältnis. Allerdings ist der COP-Wert ein «Laborwert», der die Effizienz einer Wärmepumpe im Testverfahren ermittelt. Dazu arbeitet die Wärmepumpe in einem klar definierten Betriebszustand. Der COP ist somit ein Vergleichswert für die Inverkehrbringung von Wärmepumpen und nicht repräsentativ für den Einsatz über das ganze Jahr.
Der NeoVac Wärmepumpenzähler
Unsere Varianten
Der NeoVac Wärmepumpenzähler besteht in der Regel aus den folgenden bewährten Komponenten: dem Superstatic 789 als Kompaktwärmezähler
oder dem Superstatic 440 mit Supercal-5S-Rechenwerk in der Splitversion, dem MUC.one als kleine Datenzentrale und Übertragungseinheit sowie
dem NeoVac Elektrozähler. Diese bewährten Komponenten gewährleisten eine zuverlässige Messung und Übertragung der Daten in die «NeoVac Energy Cloud».
Die Daten werden anschliessend berechnet, aufbearbeitet und schlussendlich durch die benutzerfreundlichen Web-Apps «NeoVac Monitoring Pro»
und «NeoVac myEnergy» grafisch dargestellt. Das System ist äusserst anpassungsfähig und individuell. Besonders bei grösseren Anlagen, bei denen
bereits eine Datenzentrale vorhanden ist, können die Daten nicht nur per NB-IoT, sondern auch per LTE, FTP oder SFTP übermittelt werden.
Ihre Vorteile
-
Arbeitszahl wird direkt berechnet und grafisch dargestellt
-
Durchflussmessung mit NeoVac Superstatic (verschleissfrei, ohne bewegliche Teile)
-
Kompaktversion Superstatic 789
(qp 1.5 – qp 2.5 m3/h, PN 16) -
Splitversion Superstatic 440
(qp 1.5 – qp 1500 m3/h, PN 16/PN 25) -
Internationale MID-Zulassung
Verein WP-Cockpit: bis zu CHF 1'500.– vom kantonalen Förderprogramm
Viele Wärmepumpen, welche heute in Betrieb sind, laufen nicht optimal, weil sie nicht richtig eingestellt sind. Der erste Schritt zur Verbesserung ist eine neutrale Plattform, auf welcher sich die Energieeffizienz von Wärmepumpen darstellen und analysieren lässt. Eine Gruppe von Fachpersonen aus der Energie- und Gebäudetechnikbranche hat deshalb den Verein WP-Cockpit gegründet.
Die Installation von Messsystemen zur Wärmepumpe werden vom Energieförderprogramm des Kanton St. Gallen finanziell mit bis zu CHF 1'500.– unterstützt. Einzige Bedingung ist ein Benutzerkonto für das WP-Cockpit und die Erfassung der Leistungswerte Ihrer Wärmepumpe. Mit der App «NeoVac Monitoring Pro» können die nötigen Daten automatisch in das WP-Cockpit übertragen werden.
Jetzt aktuell: Dank dem Aktionspreis von NeoVac von 1'500 Franken sichern Sie sich den NeoVac-Wärmepumpenzähler zum Nulltarif!
