BU-SS G
BU-SS G
-
Kommunikation M-Bus -
Speisung optional -
Fühler optional -
Anschlusstyp Gewinde -
Steuerkabel 3 m -
Einbaulage vertikal und horizontal -
Material Messing
-
-
-
-

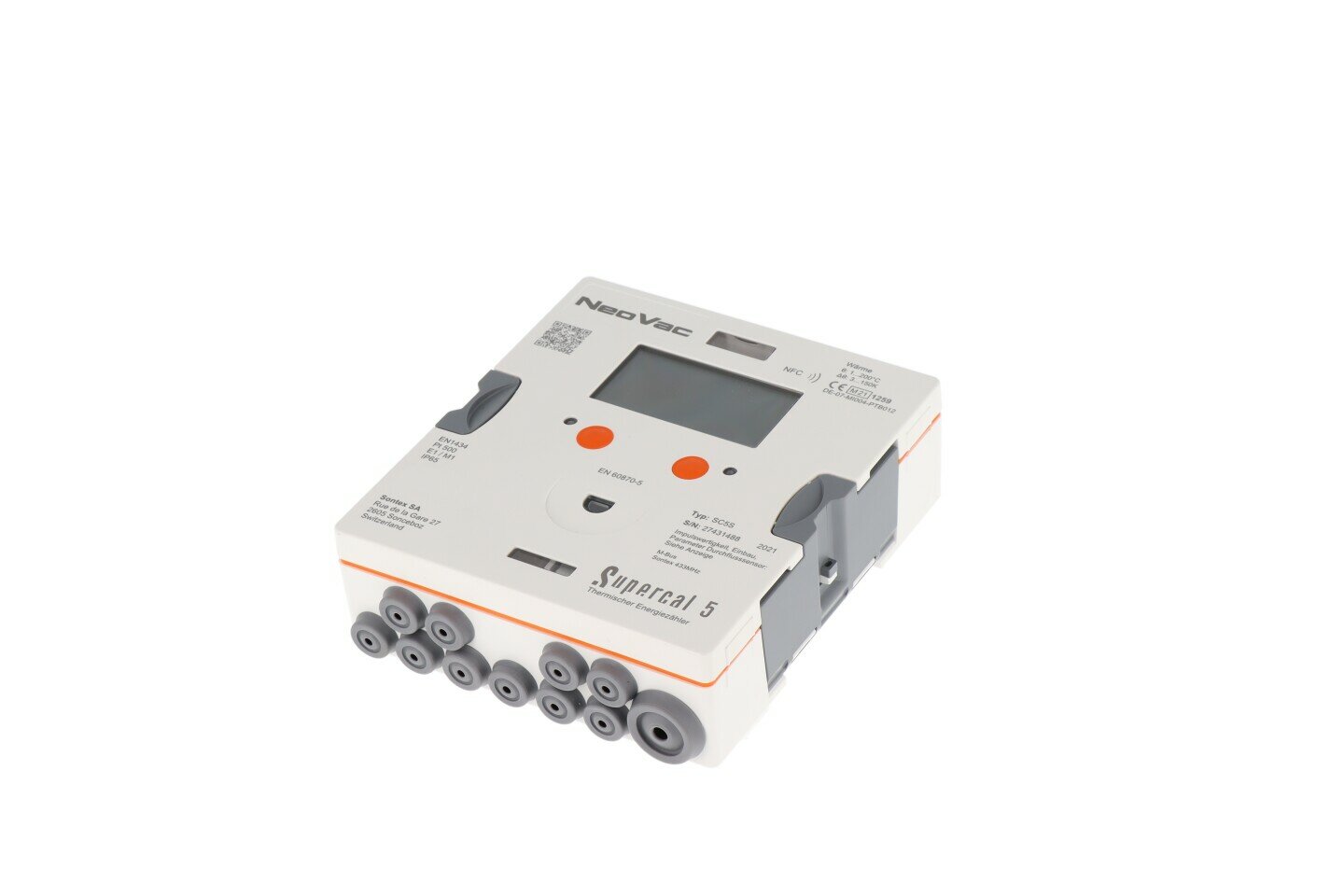

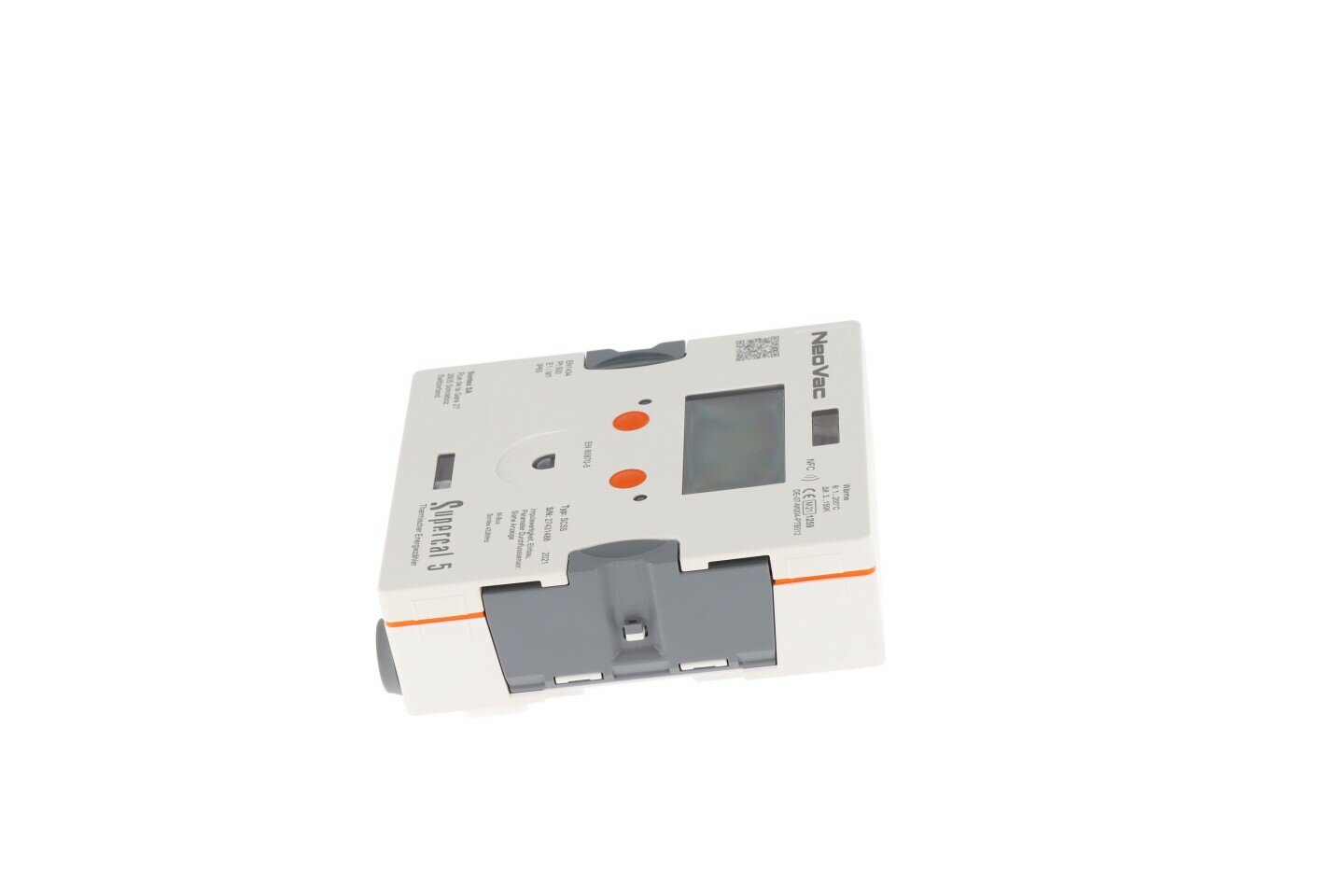

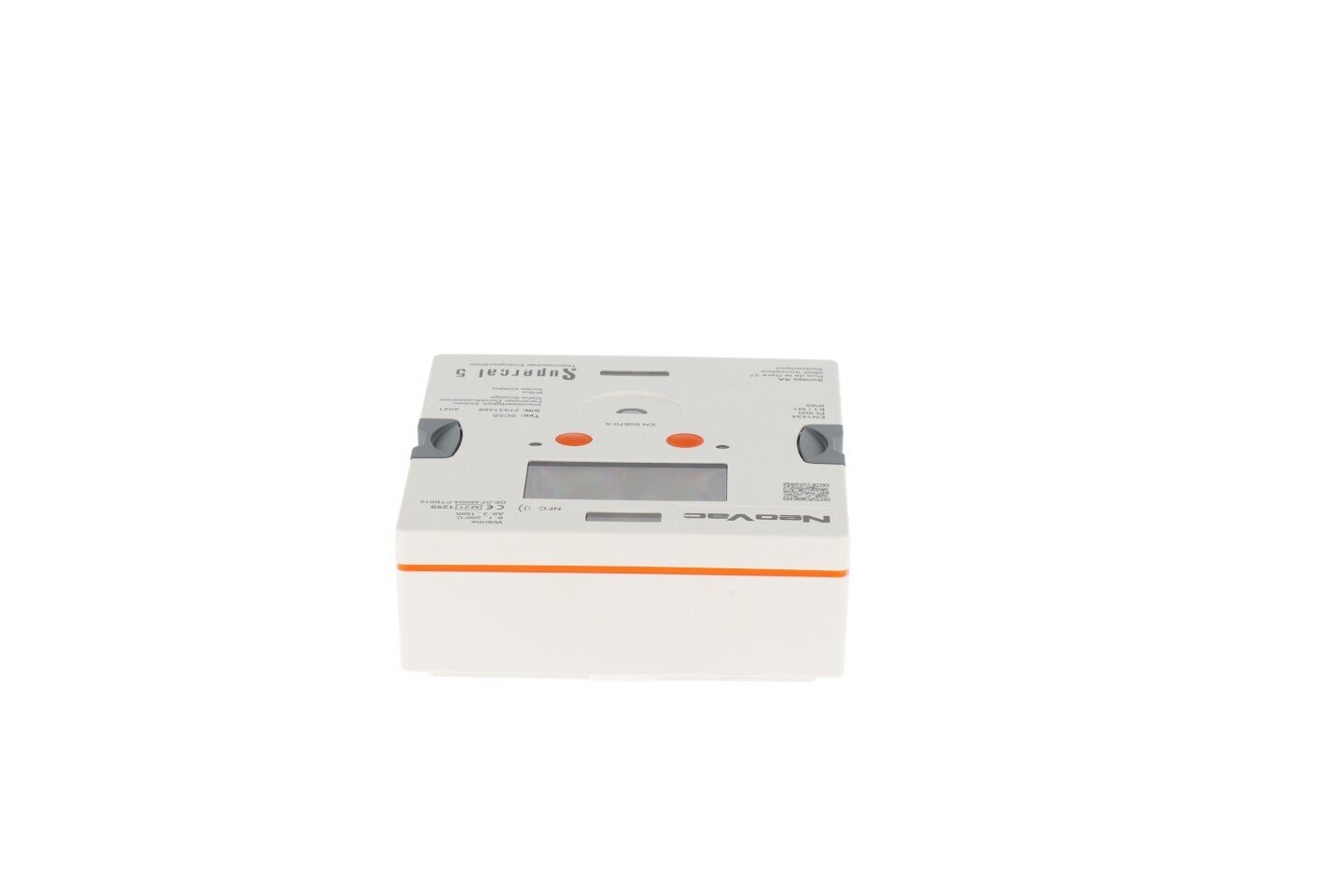

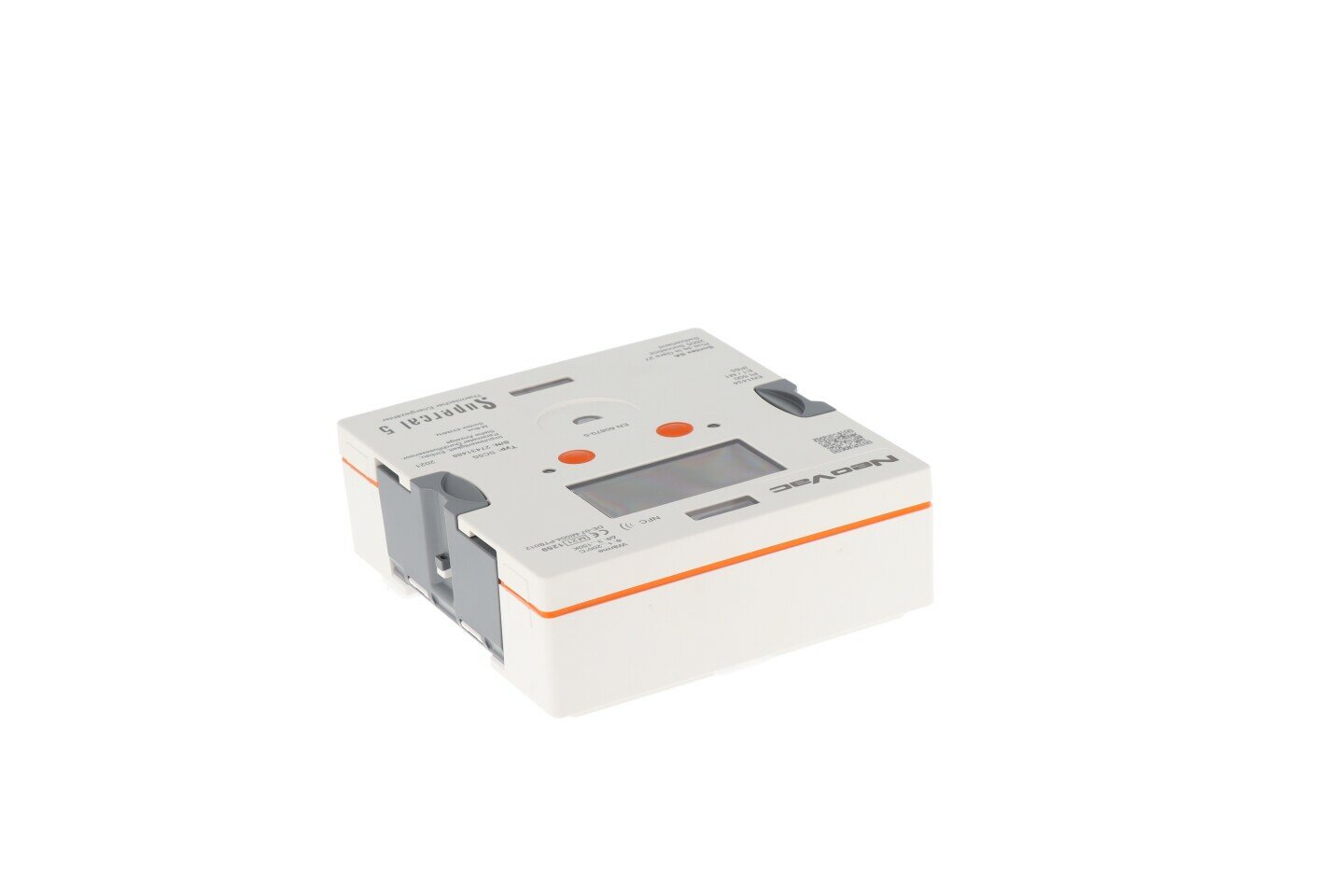

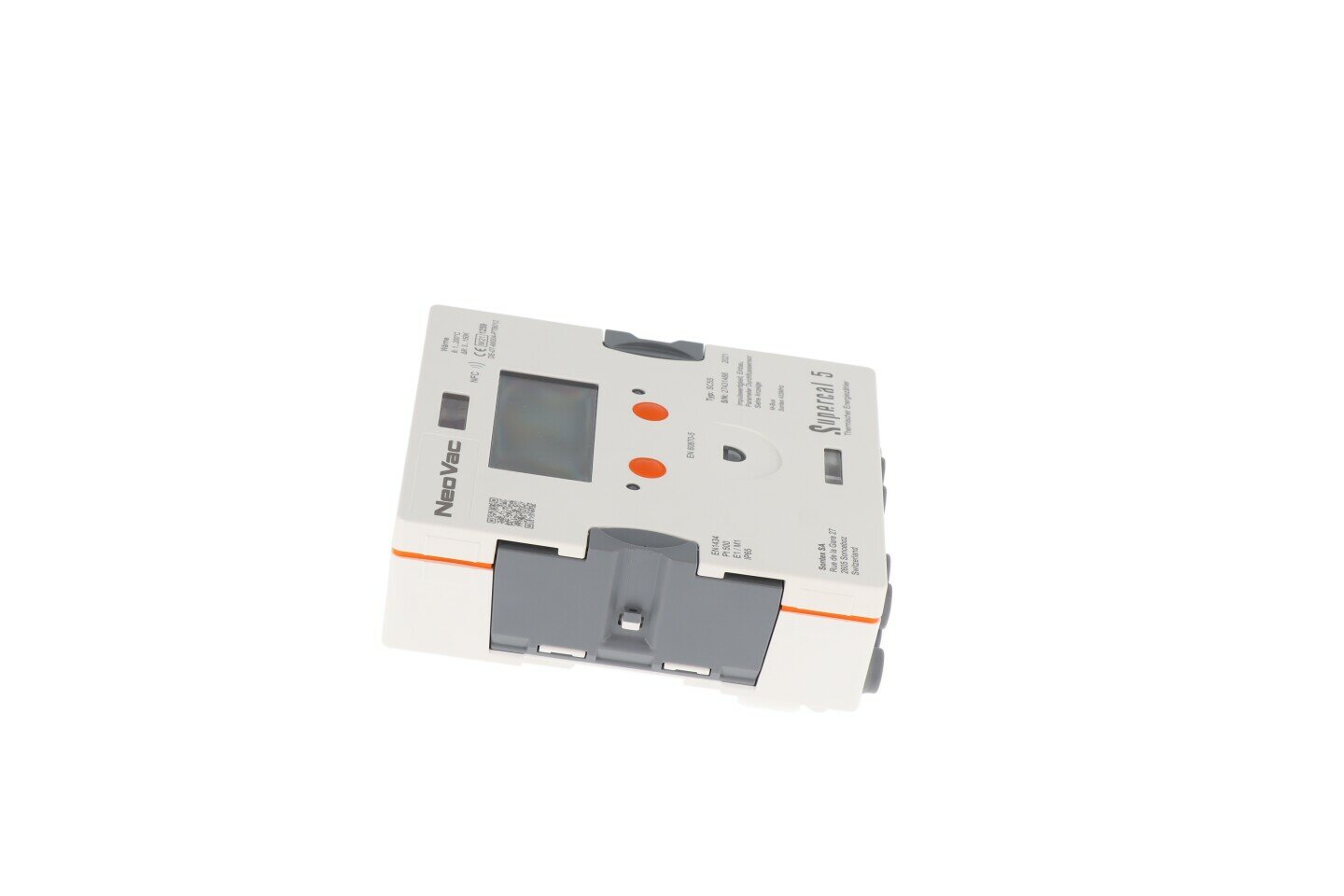

360°-Ansicht
360°-Ansicht
360°-Ansicht
Produkt
| Nennweite | qp | Baulänge | Anschluss | kvs-Wert | Artikelnummer | Preis CHF | Zubehör / Montagegarnituren |
|---|---|---|---|---|---|---|---|
| DN 15 | 1.5 m³/h | 110 mm | ¾" | 2.1 m³/h | 1.541.102 | 860 CHF | Zubehör |
| DN 20 | 1.5 m³/h | 190 mm | 1" | 5.5 m³/h | 1.542.102 | 860 CHF | Zubehör |
| DN 20 | 2.5 m³/h | 190 mm | 1" | 5.2 m³/h | 1.542.103 | 925 CHF | Zubehör |
| DN 25 | 3.5 m³/h | 260 mm | 1 ¼" | 7.5 m³/h | 1.543.101 | 1125 CHF | Zubehör |
| DN 25 | 6 m³/h | 260 mm | 1 ¼" | 13.4 m³/h | 1.543.102 | 1415 CHF | Zubehör |
| DN 40 | 10 m³/h | 300 mm | 2" | 20.9 m³/h | 1.545.101 | 1525 CHF | Zubehör |
- Nennweite
- qp
- Baulänge
- Anschluss
- kvs-Wert
- Artikelnummer
- Preis CHF
- Zubehör / Montagegarnituren
- DN 15
- 1.5 m³/h
- 110 mm
- ¾"
- 2.1 m³/h
- 1.541.102
- 860 CHF
- Zubehör
- DN 20
- 1.5 m³/h
- 190 mm
- 1"
- 5.5 m³/h
- 1.542.102
- 860 CHF
- Zubehör
- DN 20
- 2.5 m³/h
- 190 mm
- 1"
- 5.2 m³/h
- 1.542.103
- 925 CHF
- Zubehör
- DN 25
- 3.5 m³/h
- 260 mm
- 1 ¼"
- 7.5 m³/h
- 1.543.101
- 1125 CHF
- Zubehör
- DN 25
- 6 m³/h
- 260 mm
- 1 ¼"
- 13.4 m³/h
- 1.543.102
- 1415 CHF
- Zubehör
- DN 40
- 10 m³/h
- 300 mm
- 2"
- 20.9 m³/h
- 1.545.101
- 1525 CHF
- Zubehör
Technische Informationen
-
ZertifikatKonformitätserklärung Superstatic 440 und 470PDF (359 KB)
-
ZertifikatKonformitätserklärung Supercal 5SPDF (534 KB)
-
AnleitungInstallationsanleitung für Speisung Supercal 5PDF (280 KB)
-
AnleitungAnalog Ausgangsmodul Supercal 5PDF (517 KB)
-
AnleitungBACnet_Modbus Modul Supercal 5PDF (526 KB)
-
AnleitungImpulsmodule Supercal 5PDF (489 KB)
-
AnleitungM-Bus Modul Supercal 5PDF (487 KB)
-
AnleitungBedienungsanleitung Supercal 5PDF (1 MB)
-
AnleitungGebrauchsanweisung Supercal 5PDF (4 MB)
-
AnleitungBedienungsanleitung Modbus Modul Supercal 5PDF (3 MB)
-
AnleitungInstallationsanleitung Superstatic 440PDF (1 MB)
-
ElektroschemaSchema Supercal 5 4-Leiter FühlerPDF (237 KB)
-
ElektroschemaSchema Supercal 5 12-36VAC, 12-42VDCPDF (127 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul Modbus_BACnet MS_TPPDF (151 KB)
-
ElektroschemaSchema Supercal 5 2-Leiter FühlerPDF (297 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul BUSPDF (154 KB)
-
ElektroschemaSchema Supercal 5 2-Leiter Fühler mit VerlängerungPDF (320 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul LON-BusPDF (156 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul 2RPDF (160 KB)
-
ElektroschemaSchema Supercal 5 M-Bus VolumenzählerPDF (206 KB)
-
ElektroschemaSchema Supercal 5S SuperstaticPDF (438 KB)
-
ElektroschemaSchema Supercal 5 BatteriemodulPDF (123 KB)
-
ElektroschemaSchema Supercal 5 mit ZusatzzählerPDF (141 KB)
-
ElektroschemaInfoblatt Supercal 5PDF (99 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul 2A (aktiv)PDF (100 KB)
-
ElektroschemaSchema Supercal 5 Funk VolumenzählerPDF (121 KB)
-
ElektroschemaSchema Supercal 5 Netzmodul 110-240VACPDF (80 KB)
-
ElektroschemaSchema SC 5SPDF (320 KB)
-
ElektroschemaSchema Supercal 5 Kommunikationsmodul LoRaWANPDF (75 KB)
-
Detailbeschreibungtechnisches Datenblatt Superstatic 440PDF (466 KB)
-
DetailbeschreibungM-Bus Spezifikationen Supercal 5PDF (184 KB)
-
DetailbeschreibungLoRaWAN Spezifikationen Supercal 5PDF (175 KB)
-
3D Zeichnung3D-Zeichnungen SuperstaticZIP (7 MB)
Flyer / Datenblätter
BU-SS G ist Teil der Serie
Mehr über NeoVac Supercal 5 Wärmezähler-Set 3 m erfahren

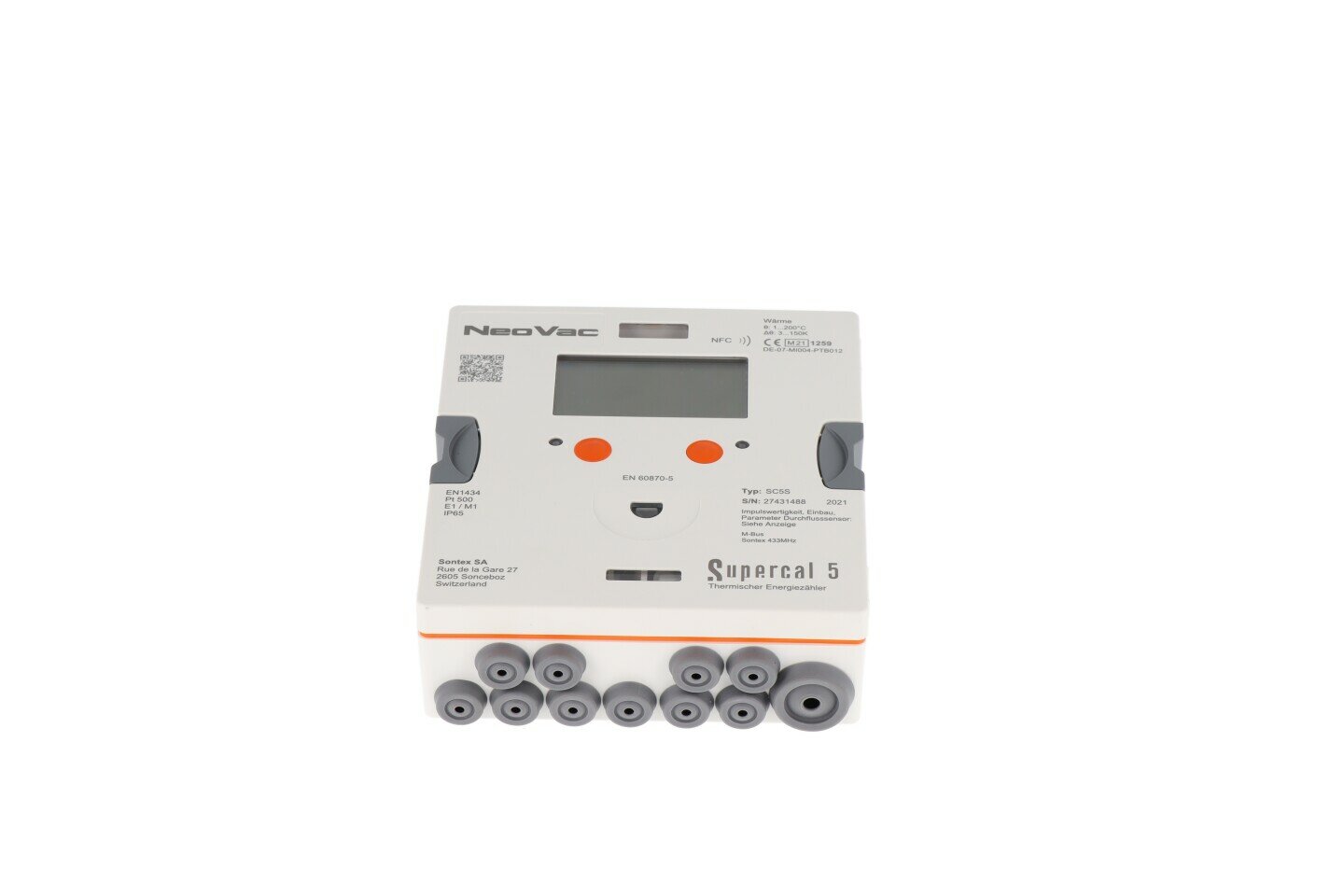

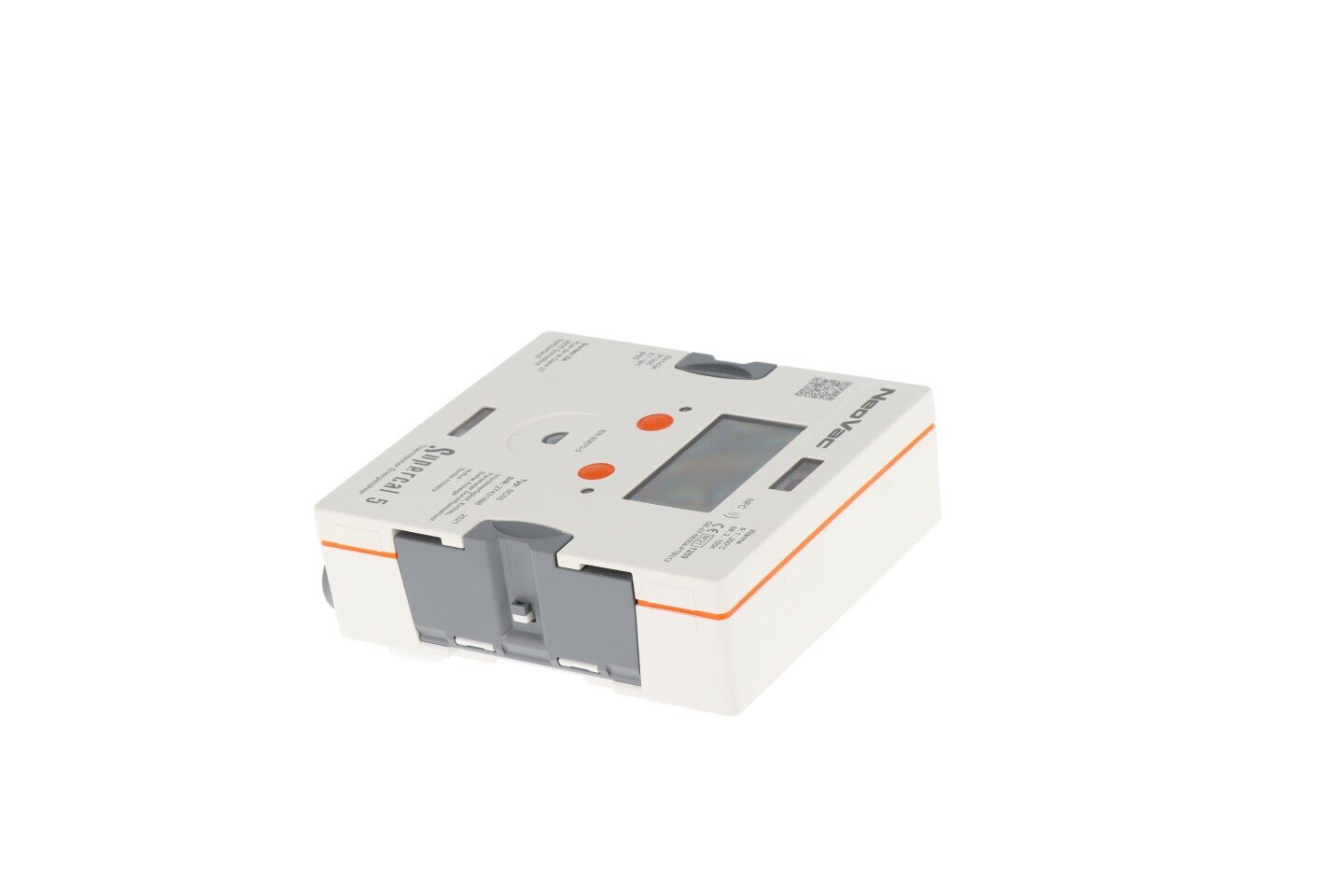

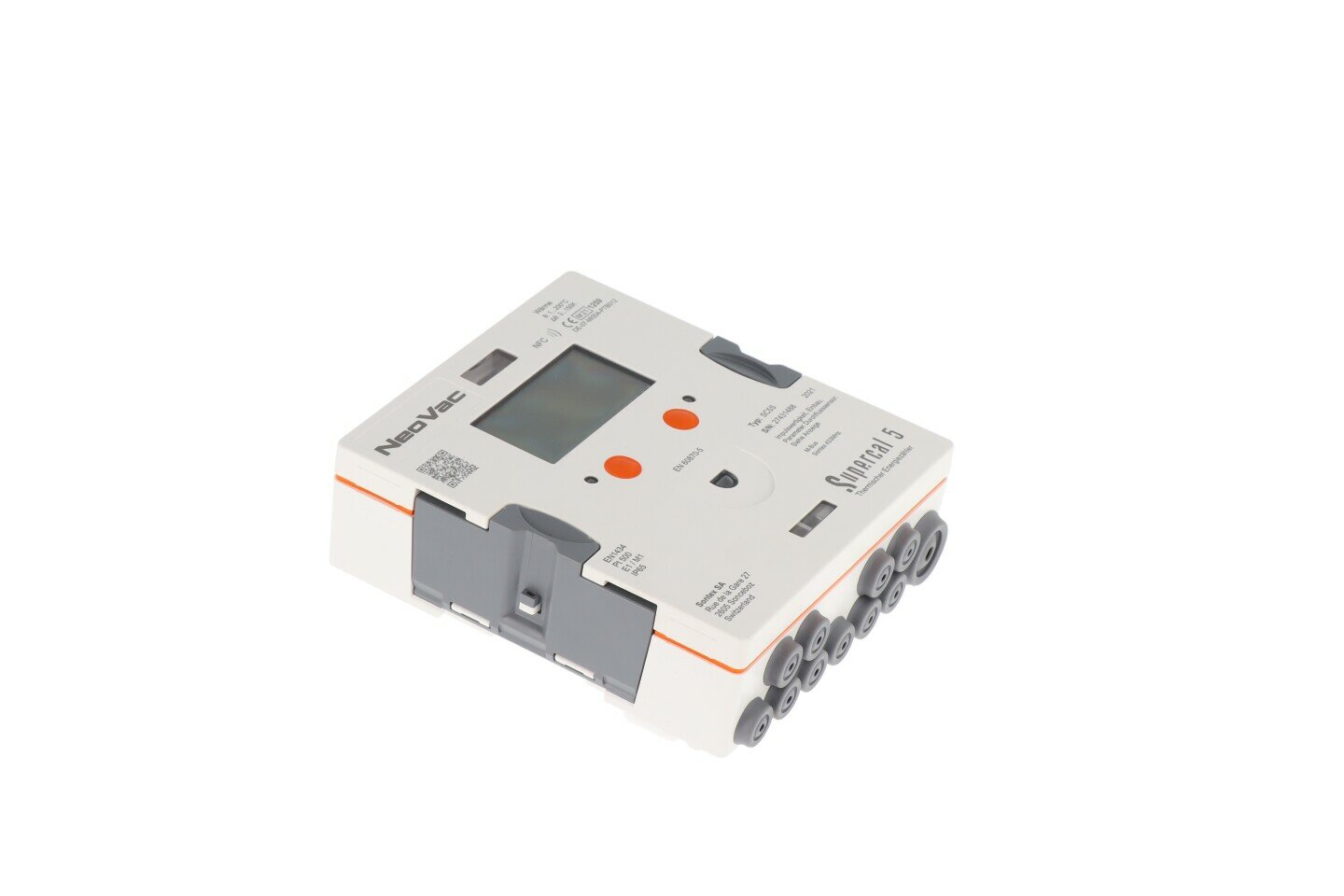

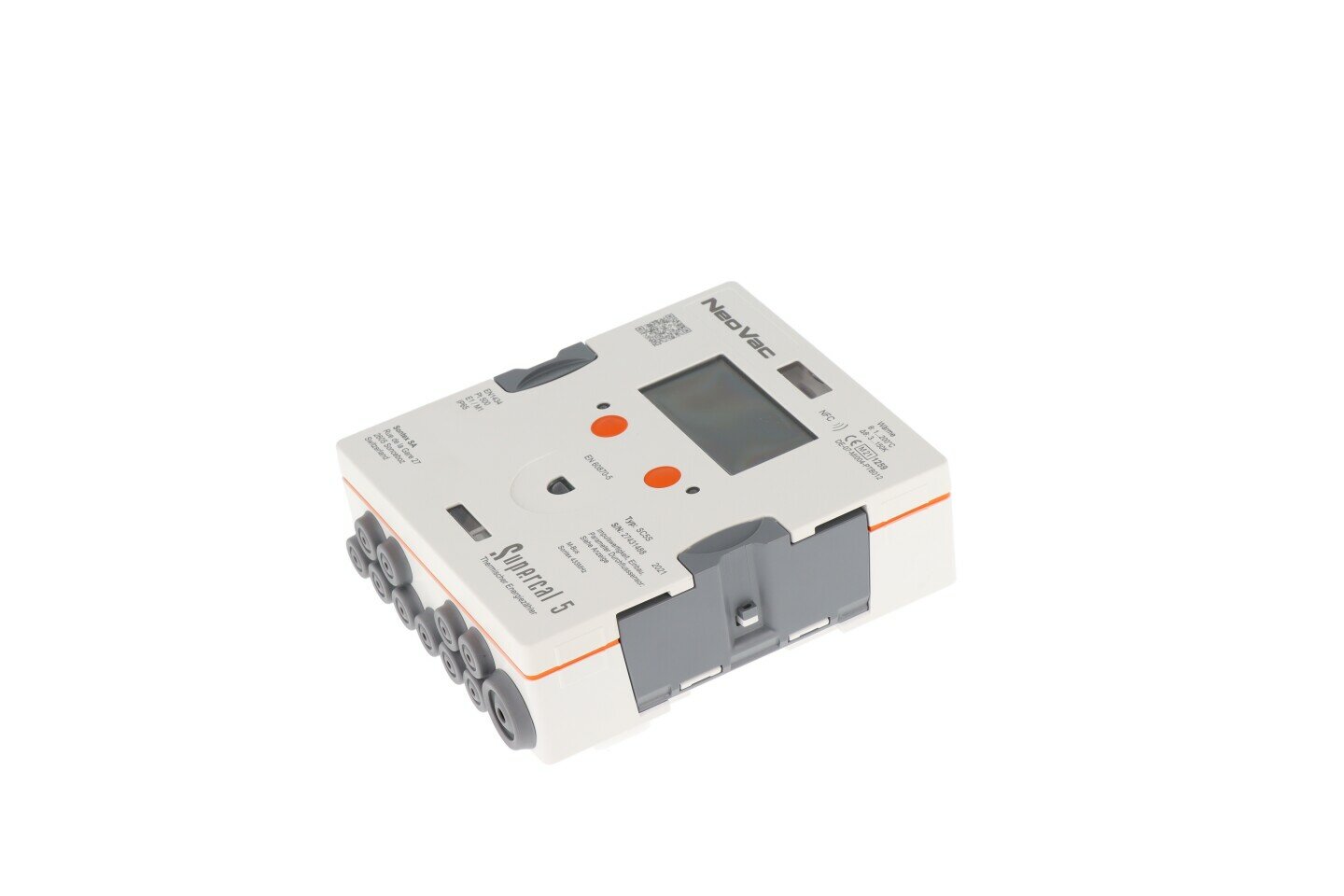

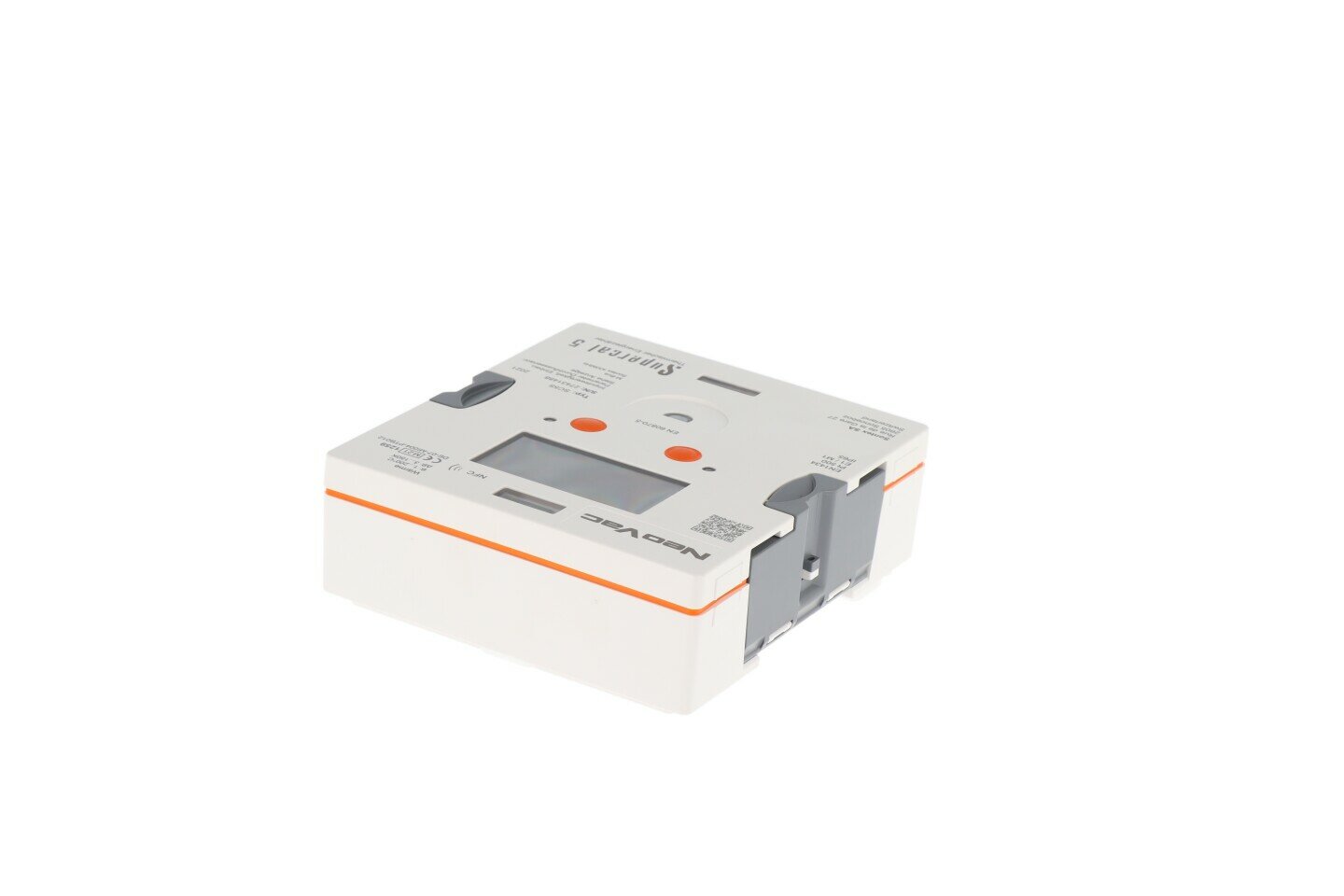

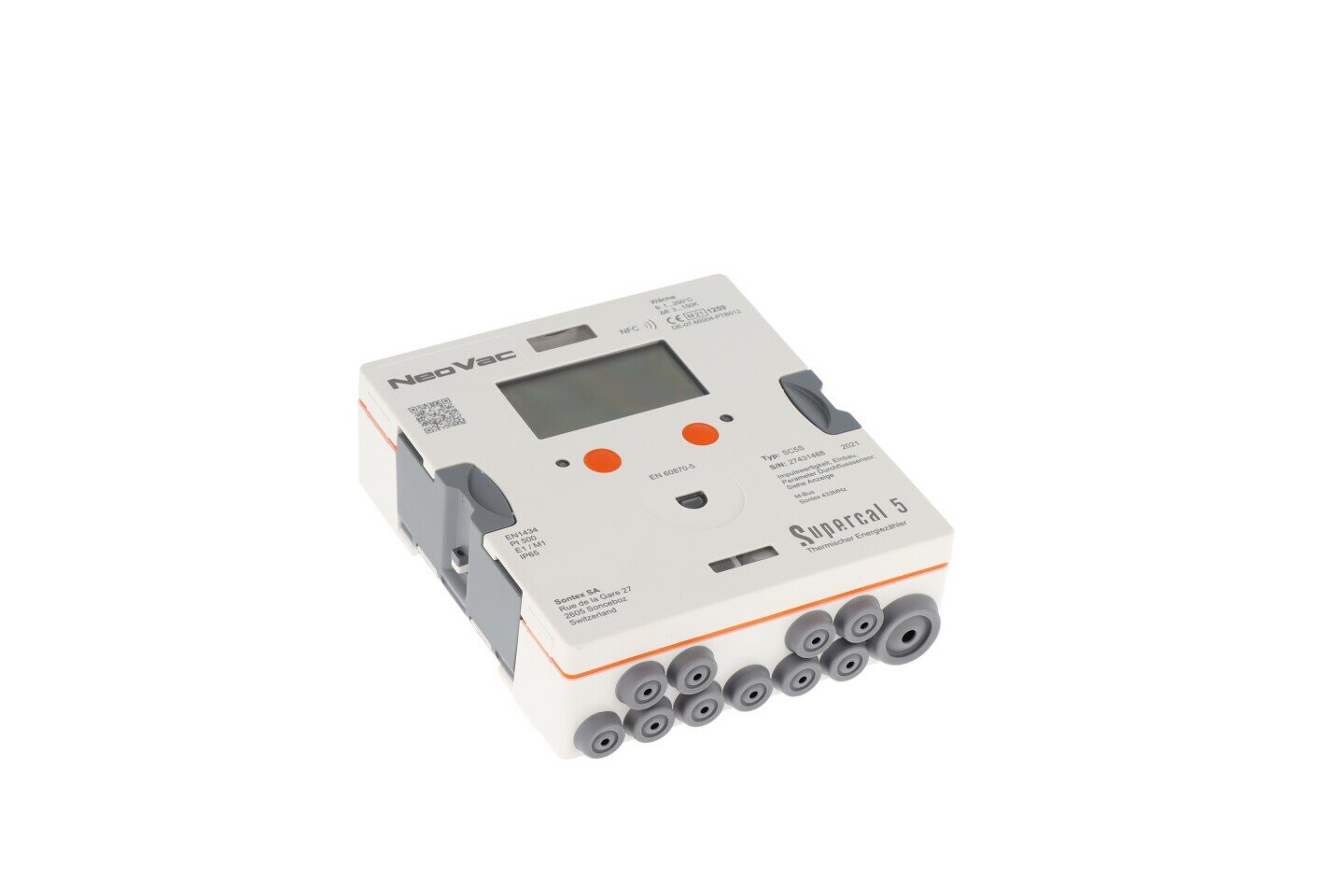

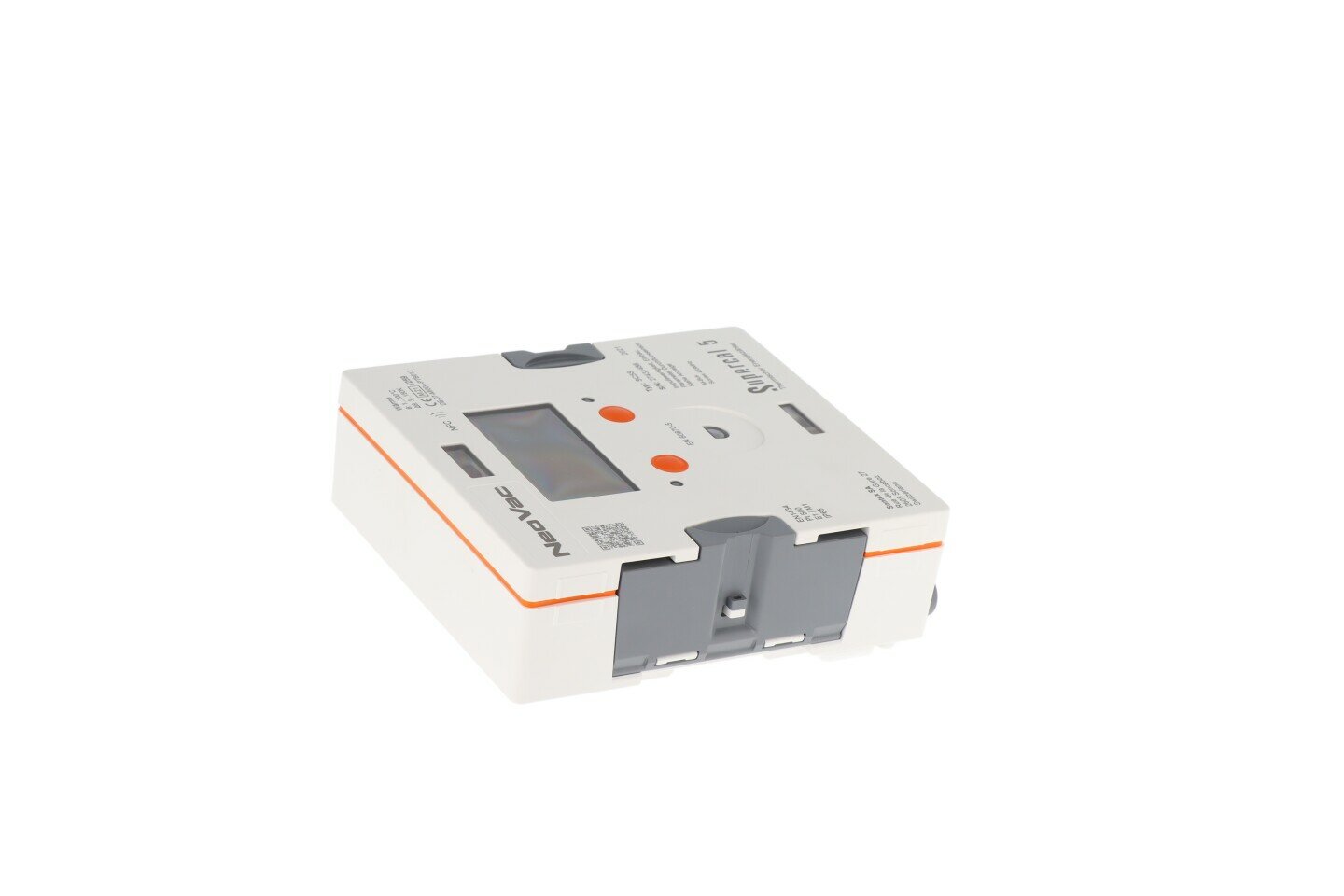

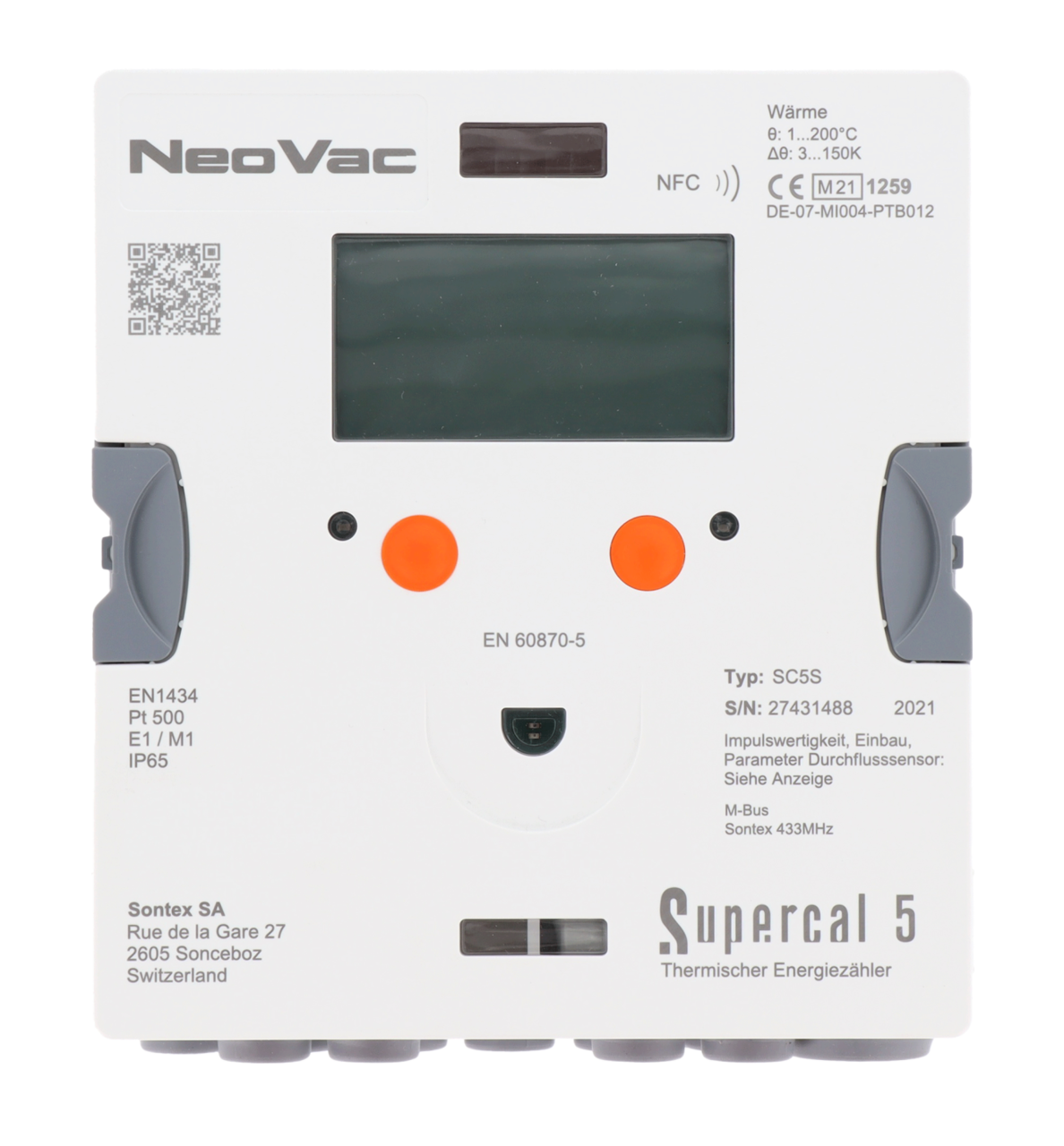

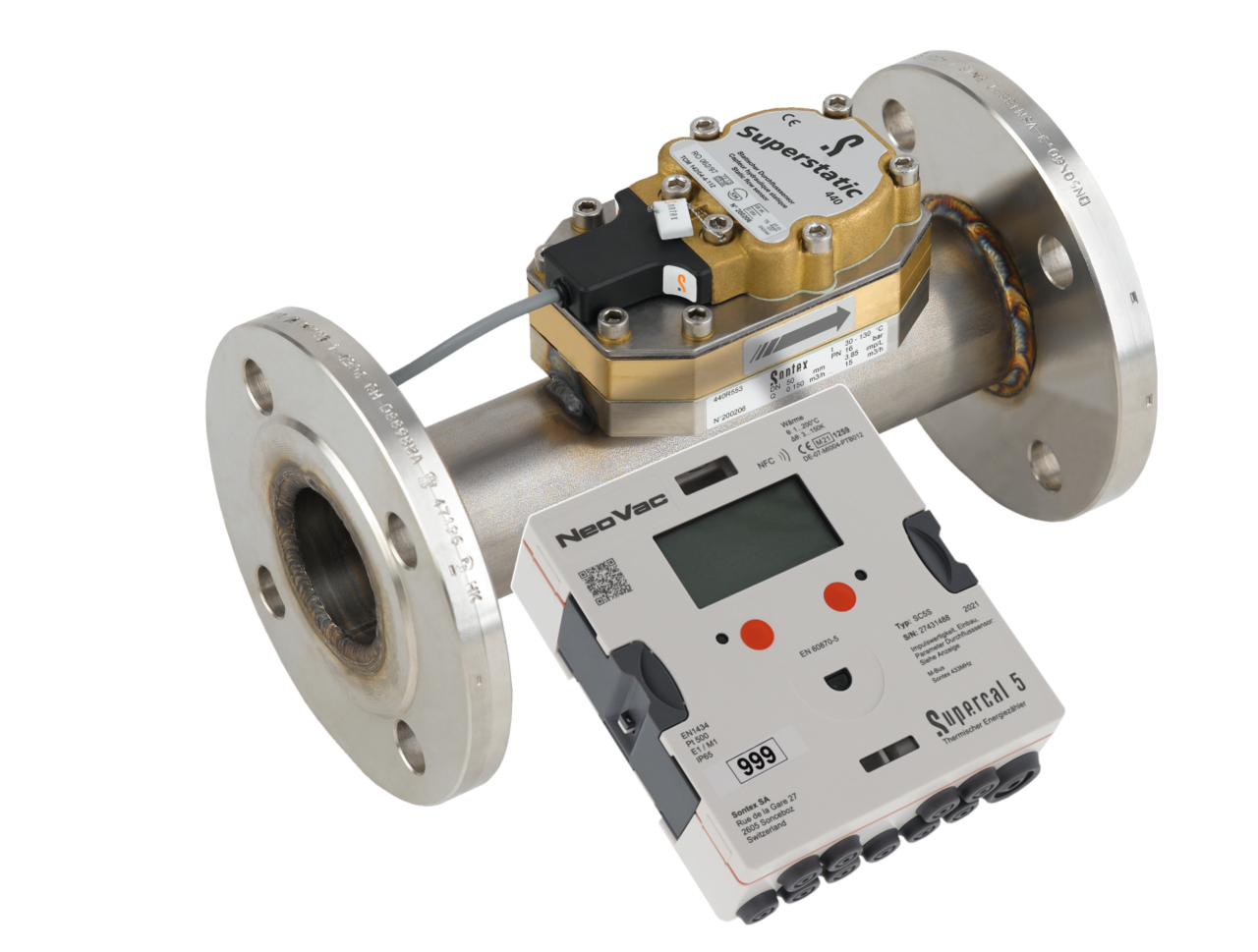

NeoVac Supercal 5 Wärmezähler-Set 3 m

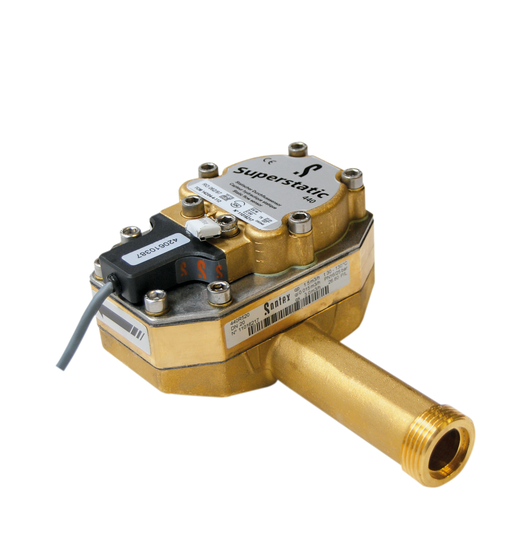

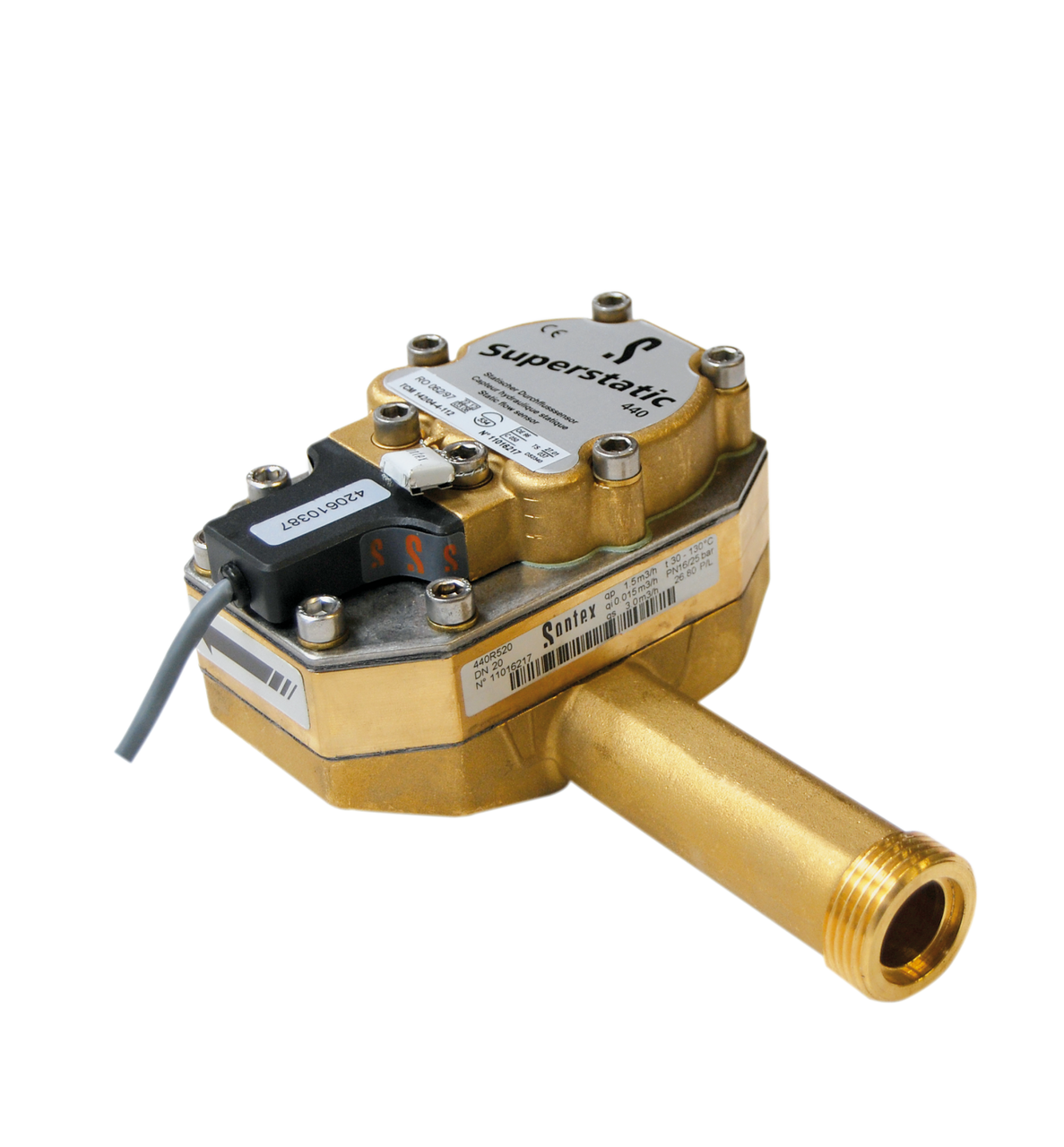

Der Superstatic 440 wird mit einem multifunktionalen Rechenwerk komplettiert. Dabei wird ein äusserst breiter Einsatzbereich und eine einfache Integration in jedes Fern- und Nahwärmenetz oder Gebäudemanagementsystem gewährt.
- Austauschbarer Messkopf
- Korrosionsbeständige Materialien
- Schutzart des Durchflusssensors IP68
- Keine beweglichen Teile, dadurch kein Verschleiss
- Unempfindlich gegen Schmutz
NeoVac Supercal 5 Wärmezähler-Set 3 m im Vergleich
-
-
-
-
-
-
-
- BU-SS F
- M-Bus
- optional
- optional
- Flansch
- 3 m
- vertikal und horizontal
- Messing
- Details
- BU-SS F
- M-Bus
- optional
- optional
- Flansch
- 3 m
- vertikal und horizontal
- rostfrei
- Details
- BU-SS G
- M-Bus
- optional
- optional
- Gewinde
- 3 m
- vertikal und horizontal
- Messing
- F-BU-SS F
- Funk, M-Bus Schnittstelle
- optional
- optional
- Flansch
- 3 m
- vertikal und horizontal
- Messing
- Details
- F-BU-SS F
- Funk, M-Bus Schnittstelle
- optional
- optional
- Flansch
- 3 m
- vertikal und horizontal
- rostfrei
- Details
- F-BU-SS G
- Funk, M-Bus Schnittstelle
- optional
- optional
- Gewinde
- 3 m
- vertikal und horizontal
- Messing
- Details
