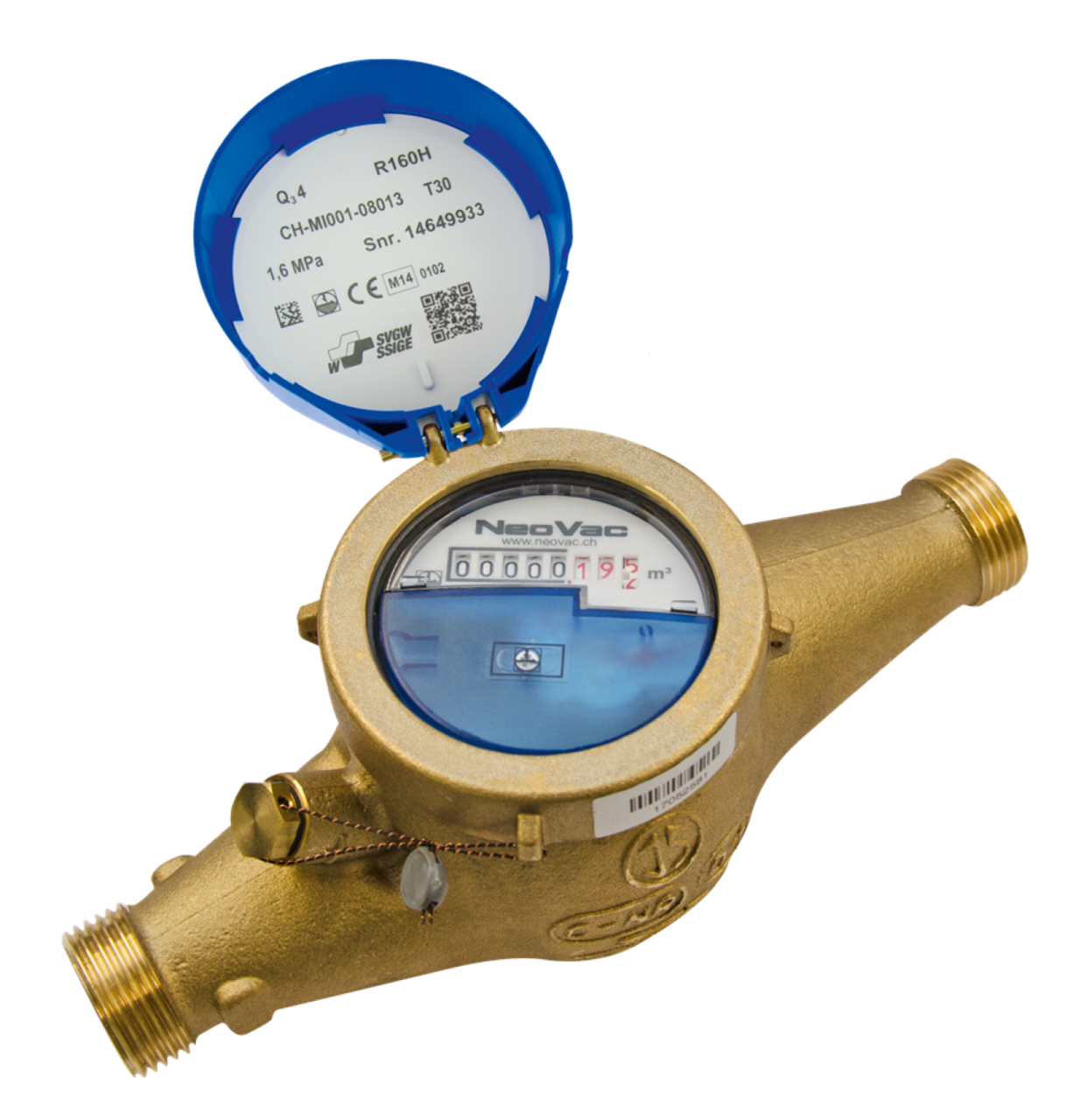

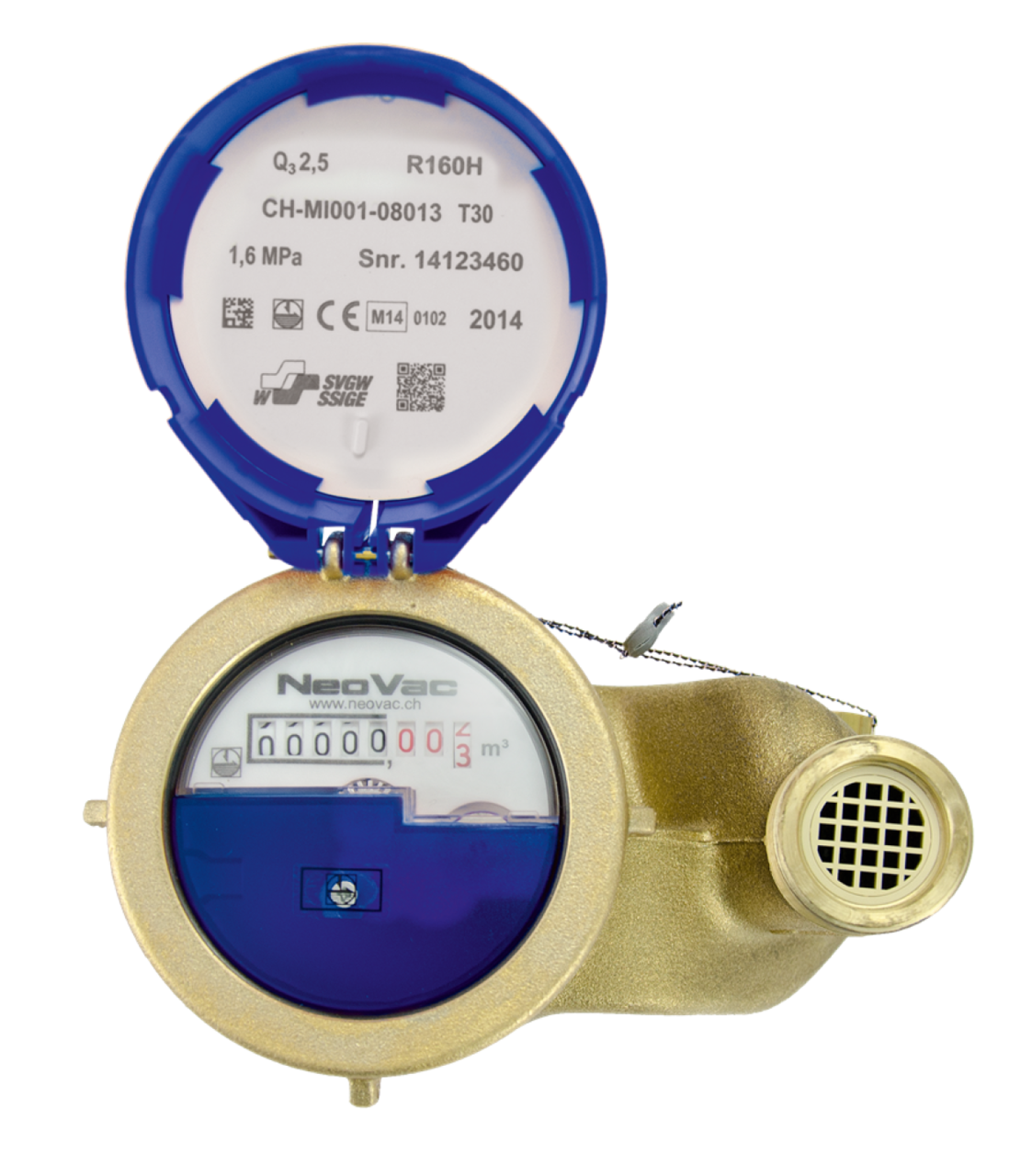

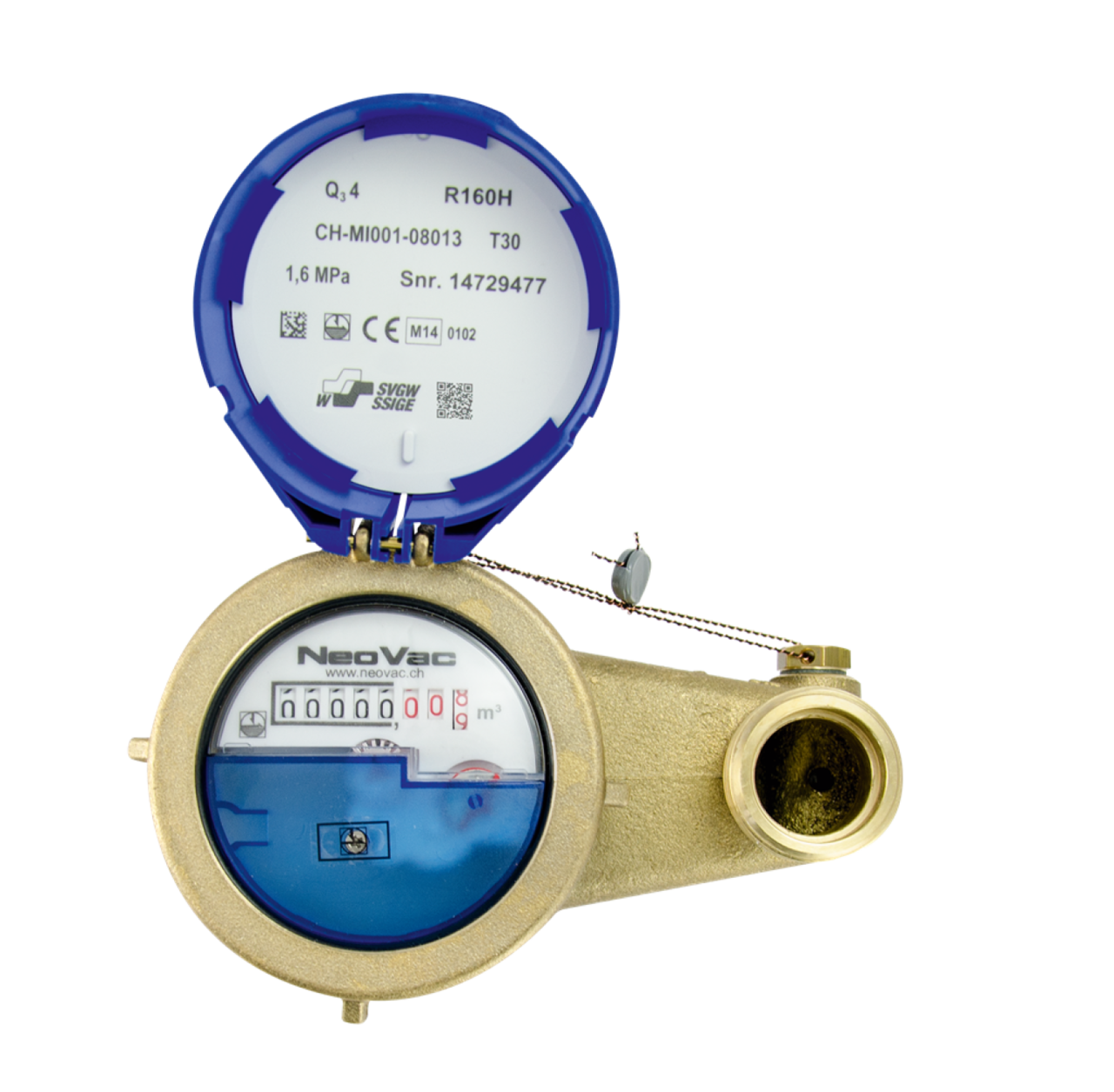

MTWS-M
MTWS-M
-
Kalt-/Warmwasser Warmwasser max. 90°C -
Einbaulage vertikal steigend -
Kommunikation LoRaWAN, Funk, M-Bus oder Impuls
-
-
-
-

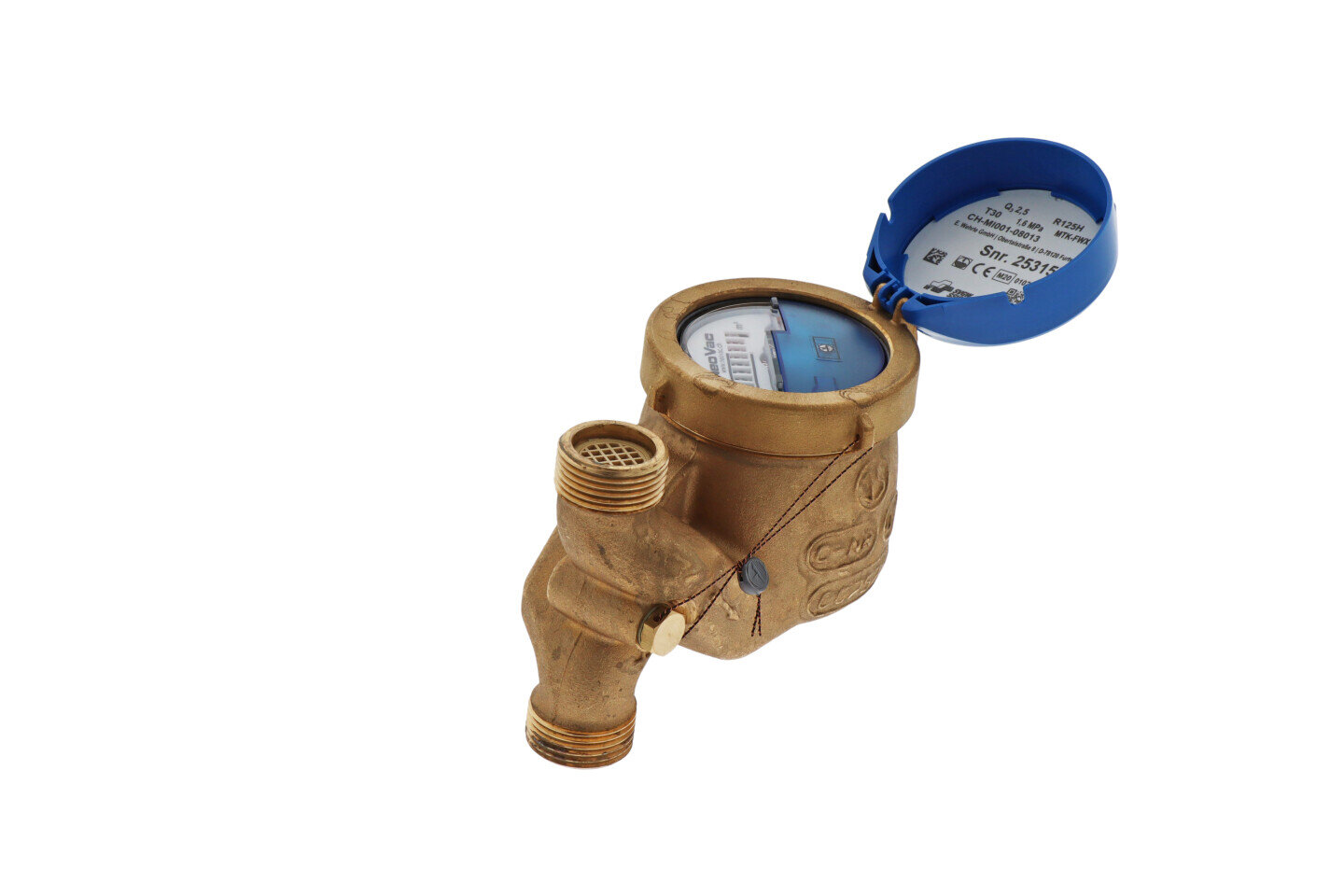

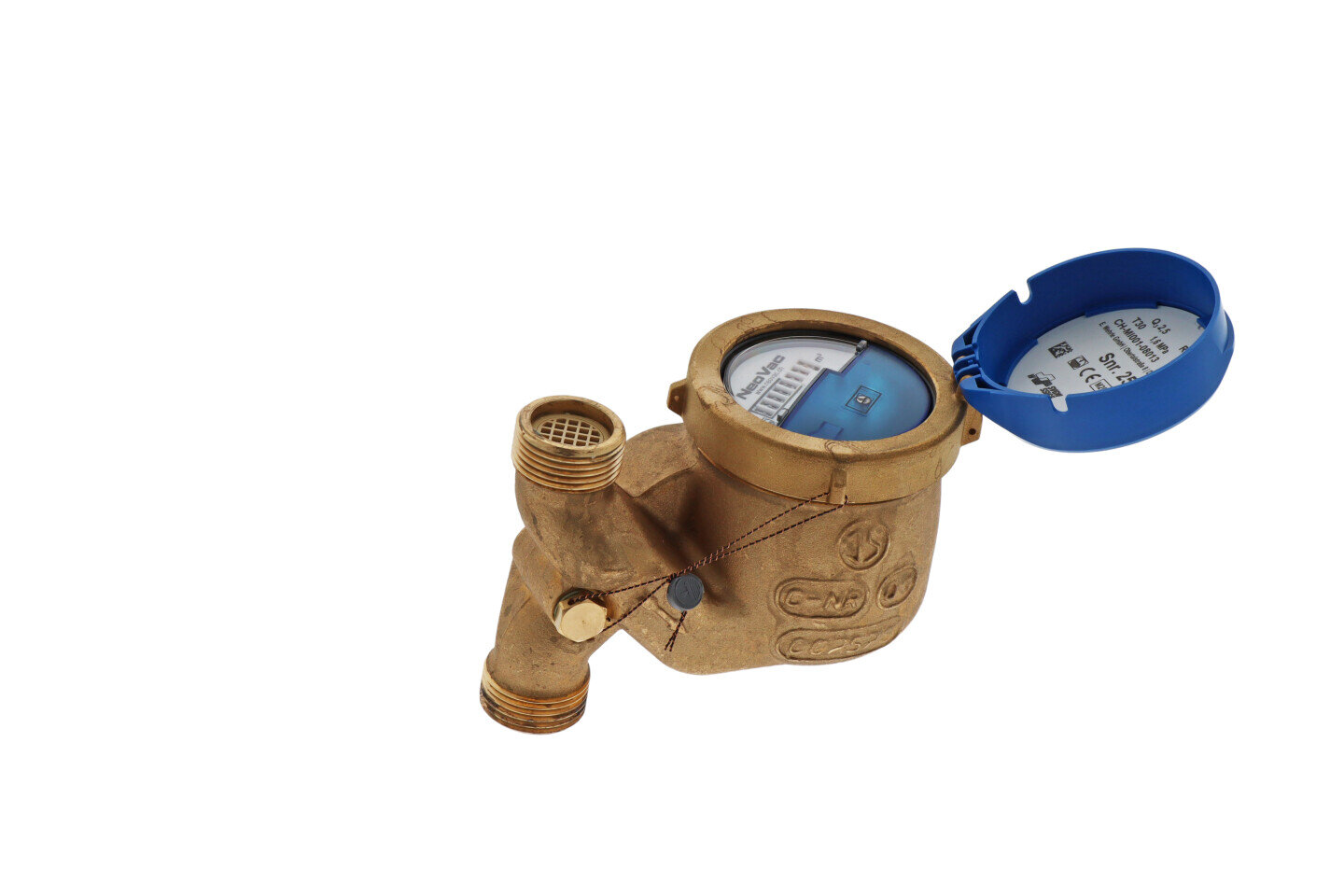

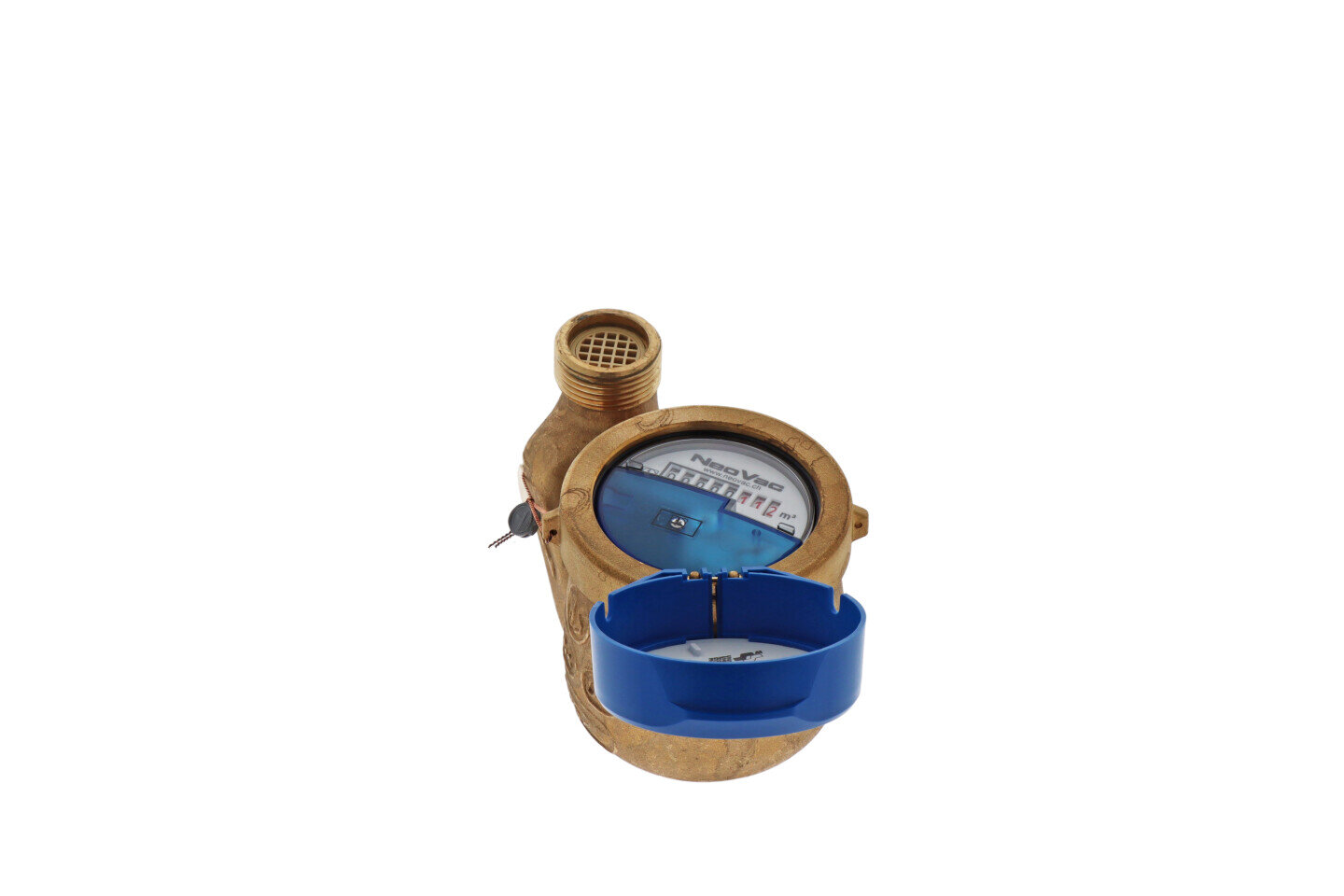

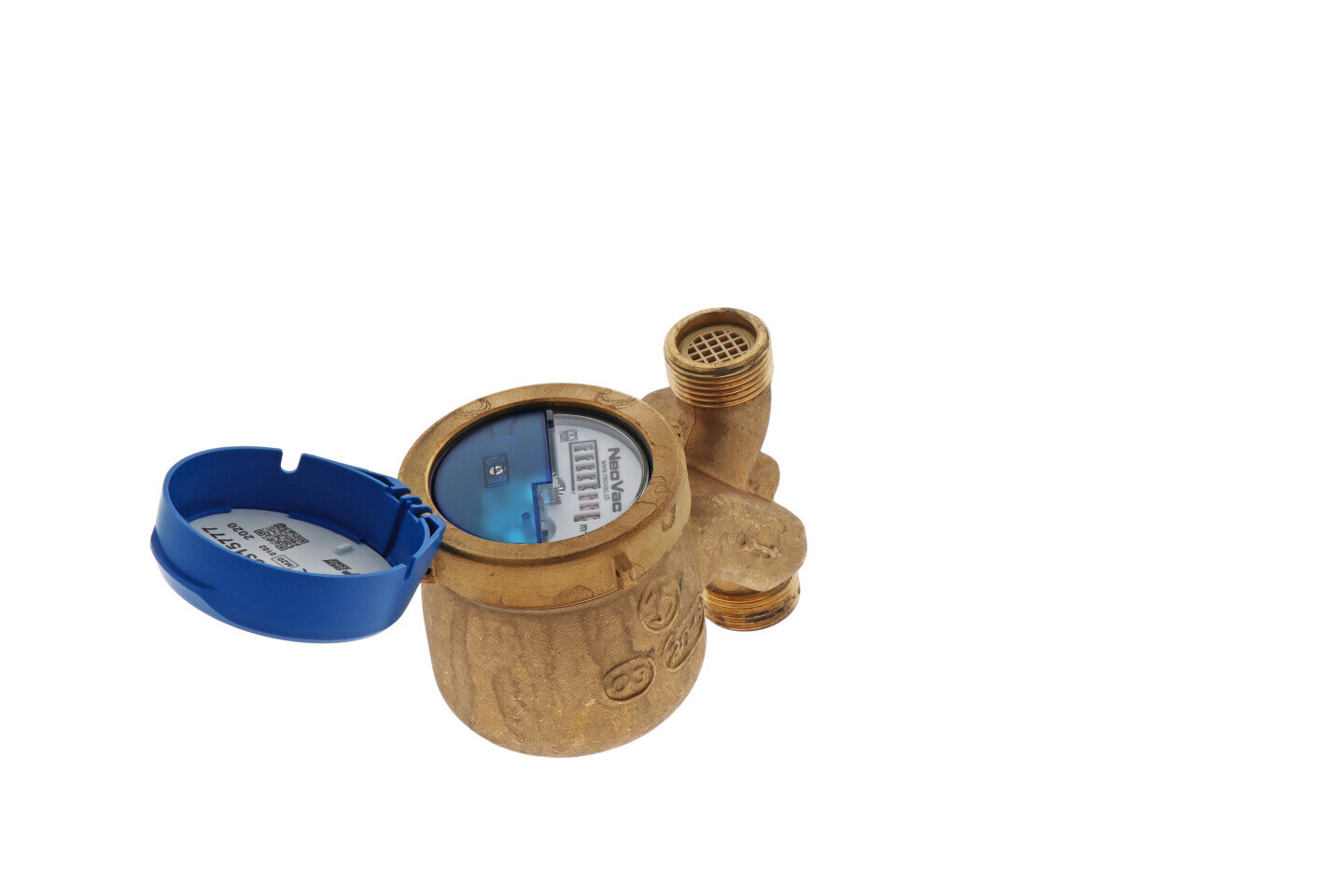

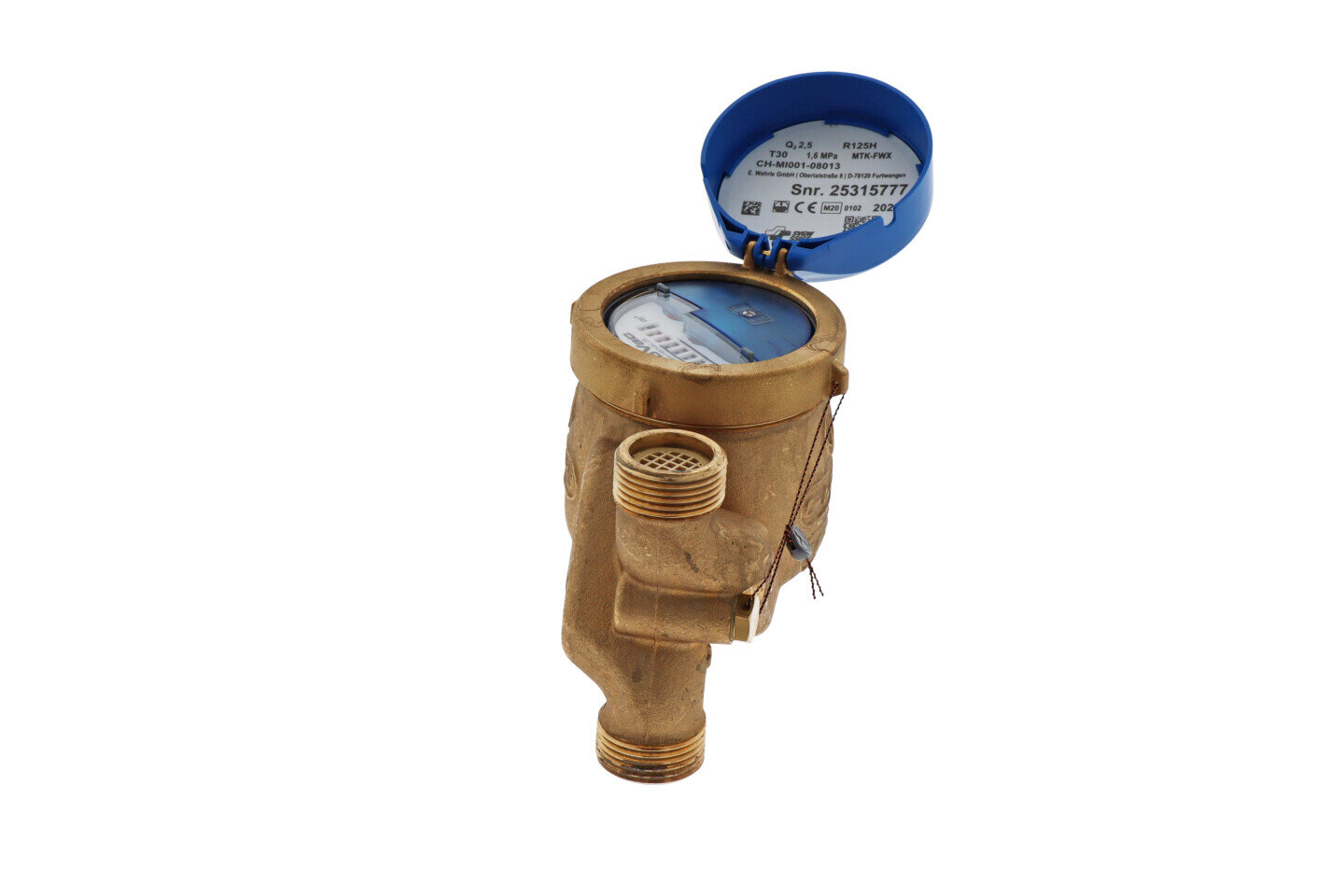

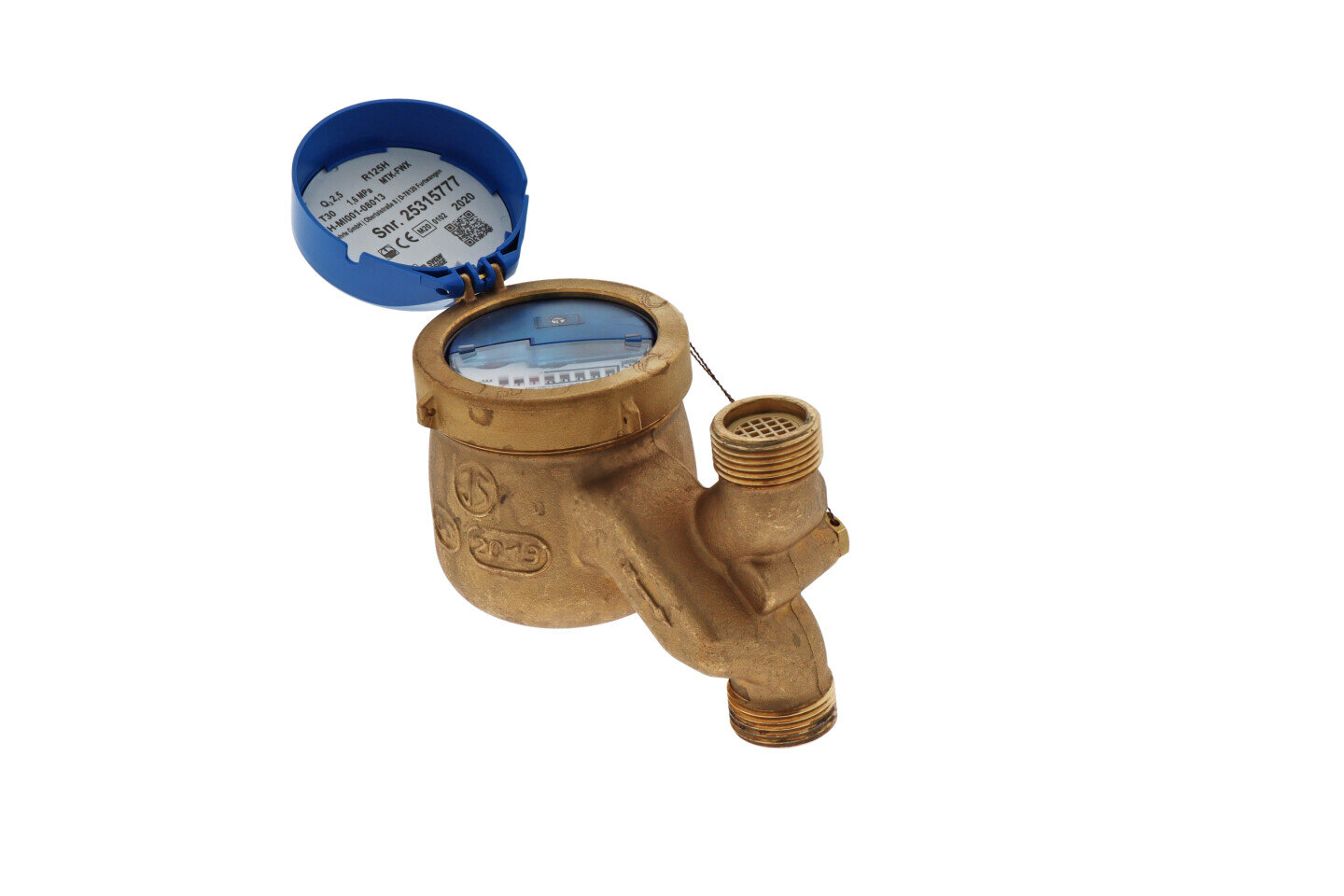

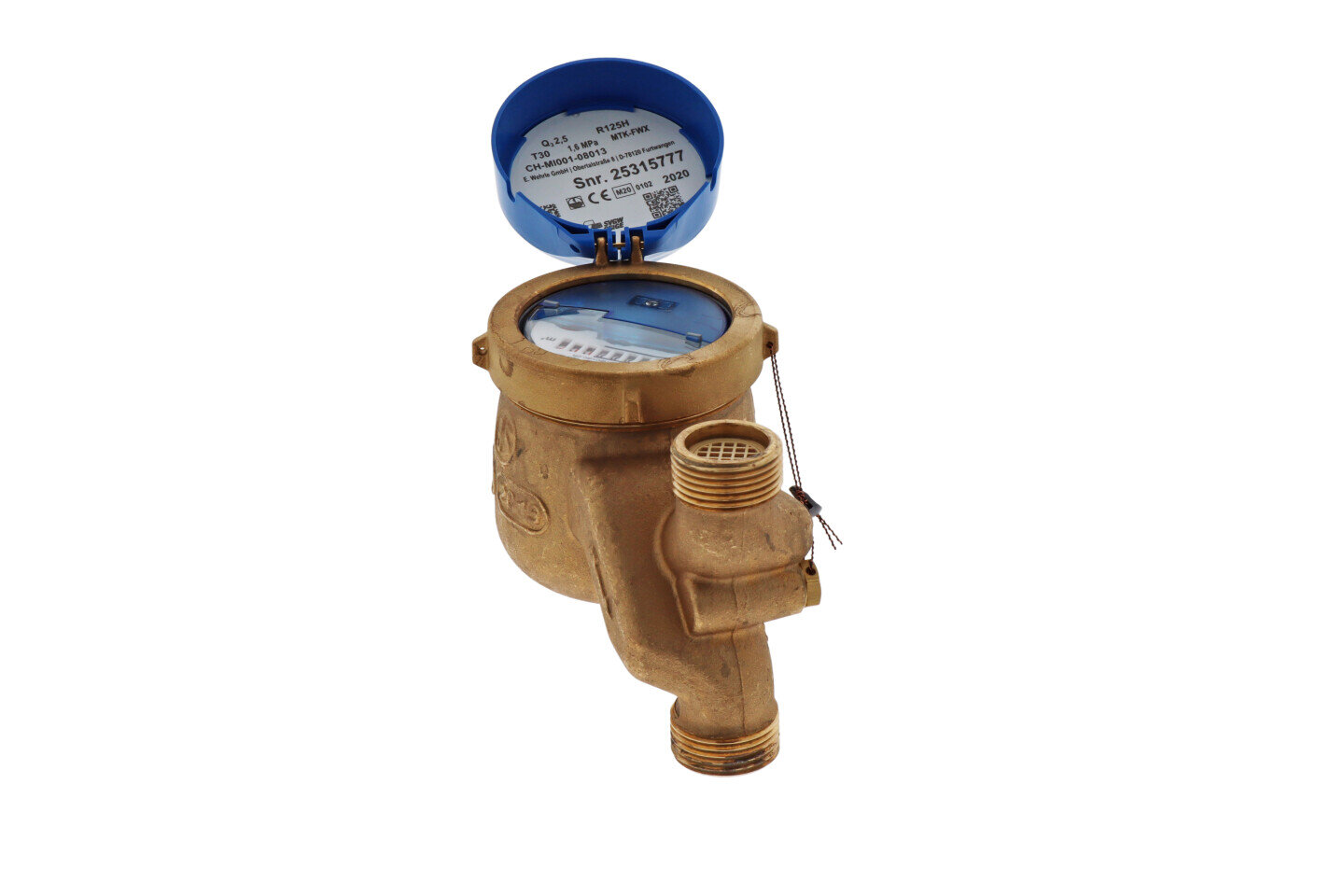

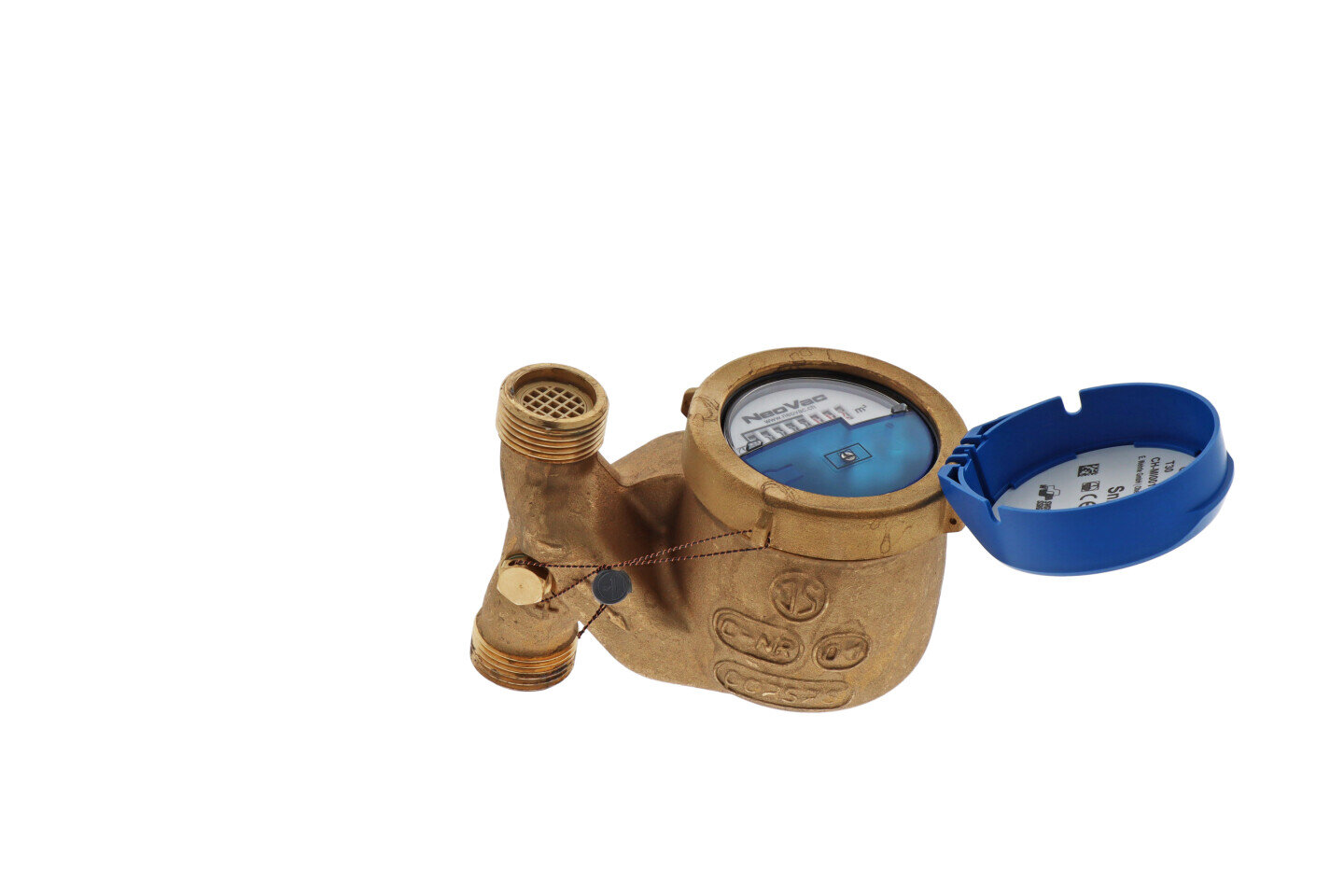

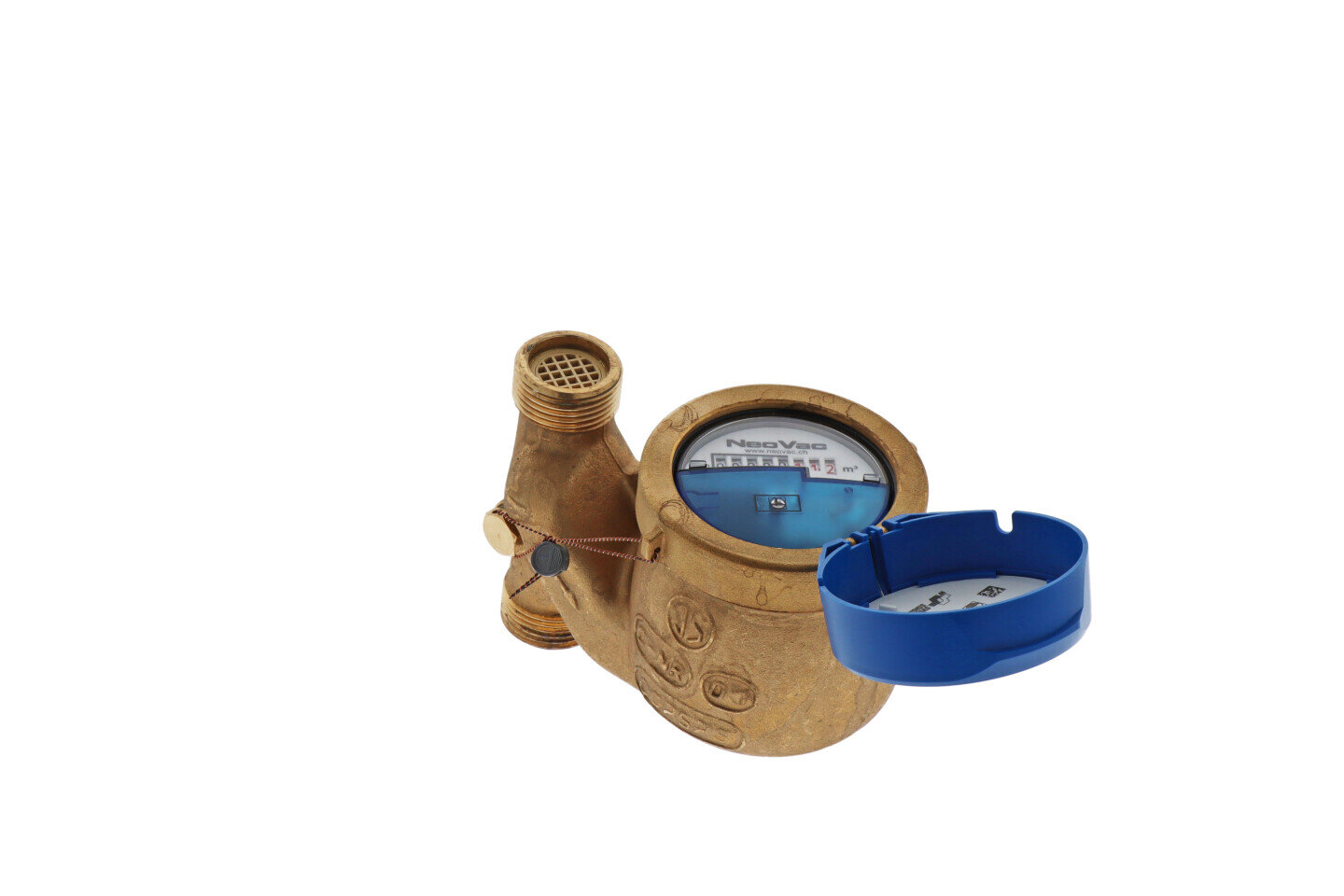

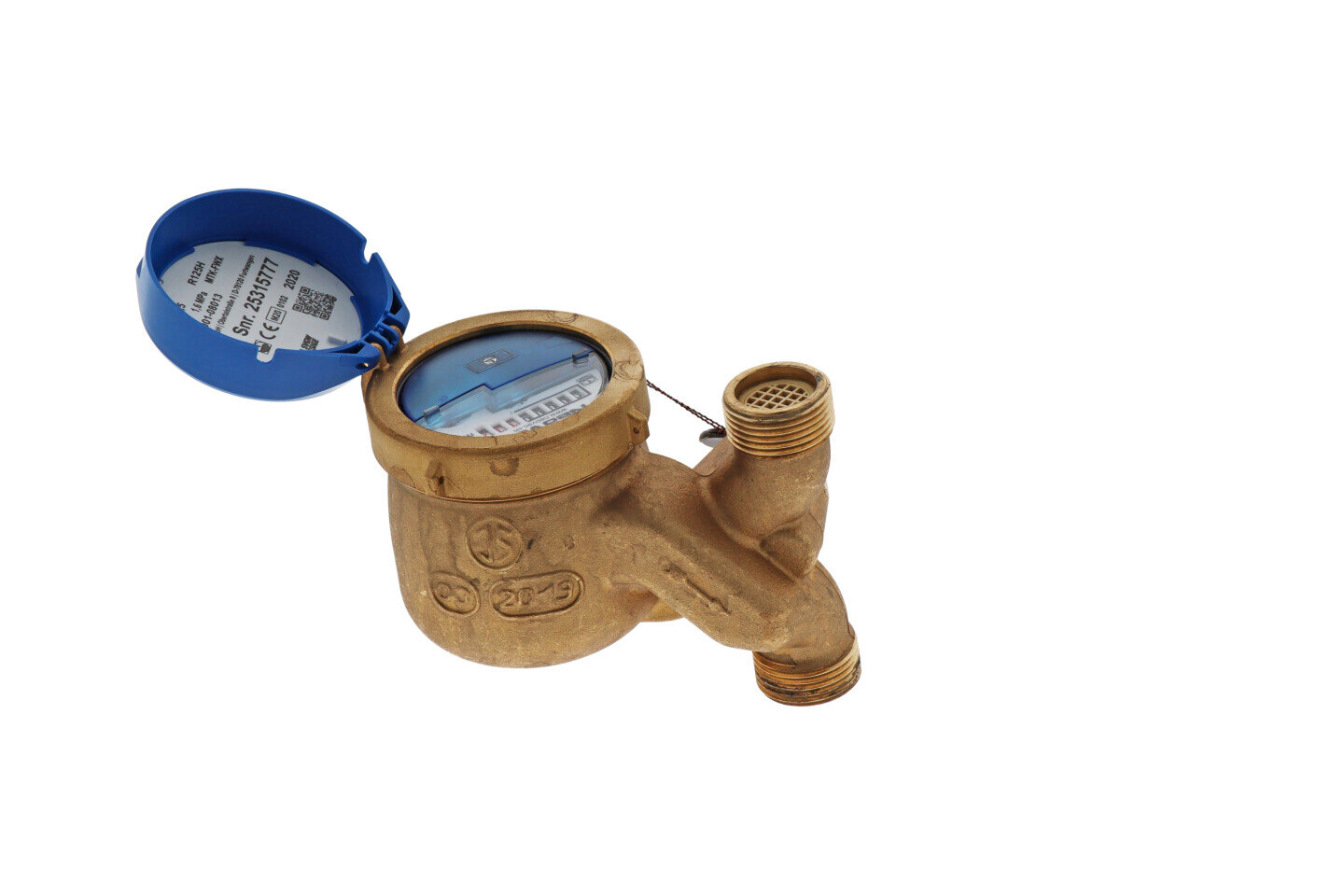

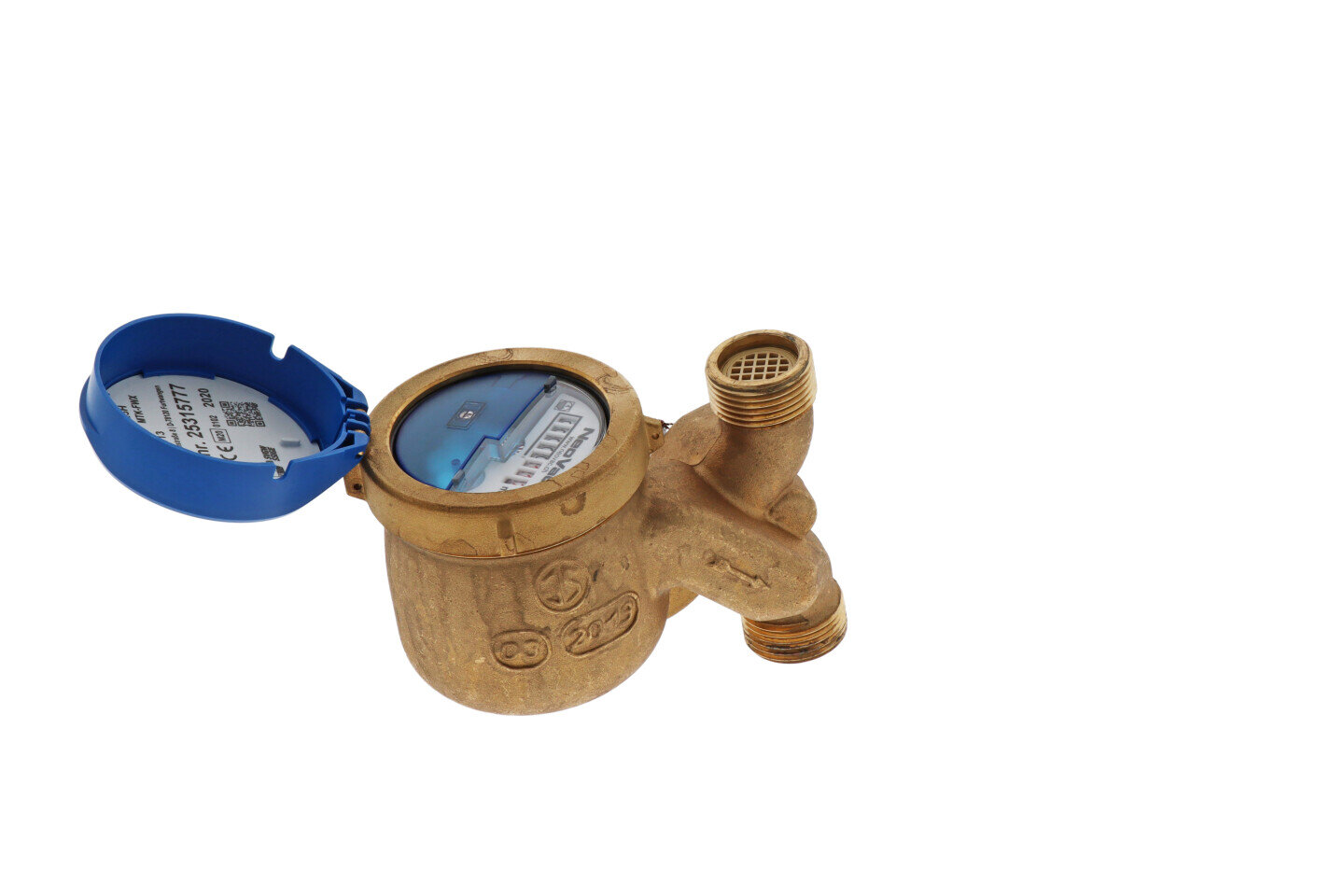

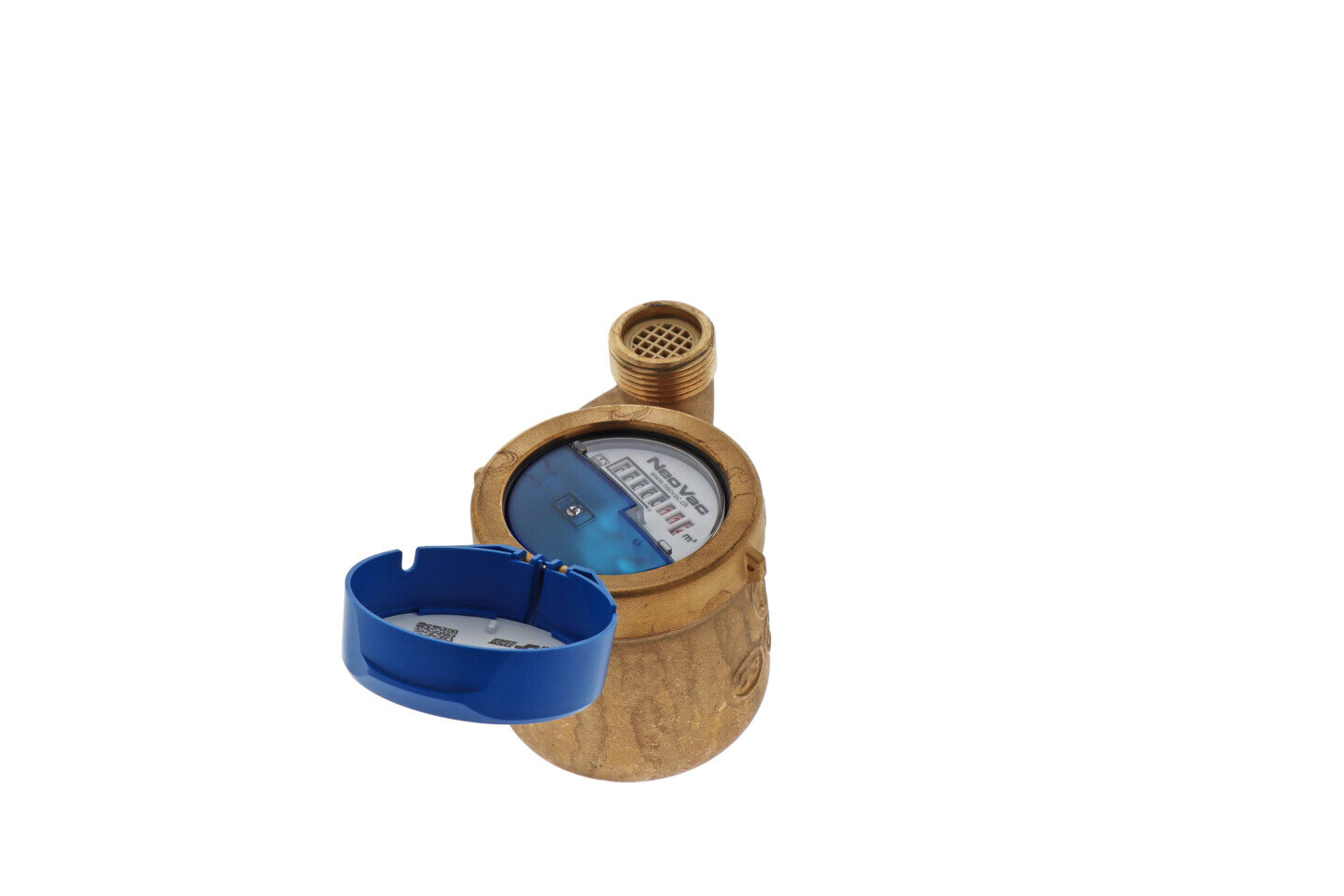

360°-Ansicht
360°-Ansicht
360°-Ansicht
Produkt
| Nennweite | Q3 | Baulänge | Anschluss Zähler | Anschluss Verschraubung | Artikelnummer | Preis CHF |
|---|---|---|---|---|---|---|
| DN 20 | 4 m³/h | 105 mm | 1" | ¾" | 5.302.203 | 224 CHF |
| DN 25 | 10 m³/h | 150 mm | 1 ¼" | 1" | 5.303.203 | 326 CHF |
| DN 25 | 6.3 m³/h | 150 mm | 1 ¼" | 1" | 5.303.204 | 326 CHF |
| DN 40 | 16 m³/h | 150 mm | 2" | 1 ½" | 5.305.203 | 498 CHF |
- Nennweite
- Q3
- Baulänge
- Anschluss Zähler
- Anschluss Verschraubung
- Artikelnummer
- Preis CHF
- DN 20
- 4 m³/h
- 105 mm
- 1"
- ¾"
- 5.302.203
- 224 CHF
- DN 25
- 10 m³/h
- 150 mm
- 1 ¼"
- 1"
- 5.303.203
- 326 CHF
- DN 25
- 6.3 m³/h
- 150 mm
- 1 ¼"
- 1"
- 5.303.204
- 326 CHF
- DN 40
- 16 m³/h
- 150 mm
- 2"
- 1 ½"
- 5.305.203
- 498 CHF
Technische Informationen
-
ZertifikatKonformitätserkärung SX 885FPDF (1 MB)
-
ZertifikatKonformitätserkärung SX 885F-LPDF (1 MB)
-
ElektroschemaSchema Impuls-Modul für Wasserzähler ModularisPDF (167 KB)
-
ElektroschemaSchema M-Bus Modul für Wasserzähler ModularisPDF (169 KB)
-
DetailbeschreibungM-Bus FunktionsbeschreibungZIP (211 KB)
-
DetailbeschreibungM-Bus ProtokollZIP (388 KB)
-
DetailbeschreibungOptischer Impulsgeber mit RücklauferkennungPDF (121 KB)
-
DetailbeschreibungFunktionsumfang M-Bus Modul ModularisPDF (243 KB)
Flyer / Datenblätter
MTWS-M ist Teil der Serie
Mehr über NeoVac Modularis erfahren

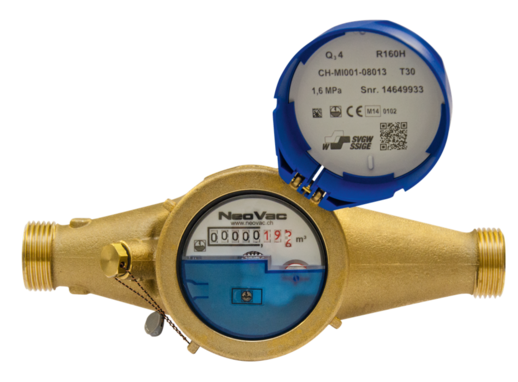

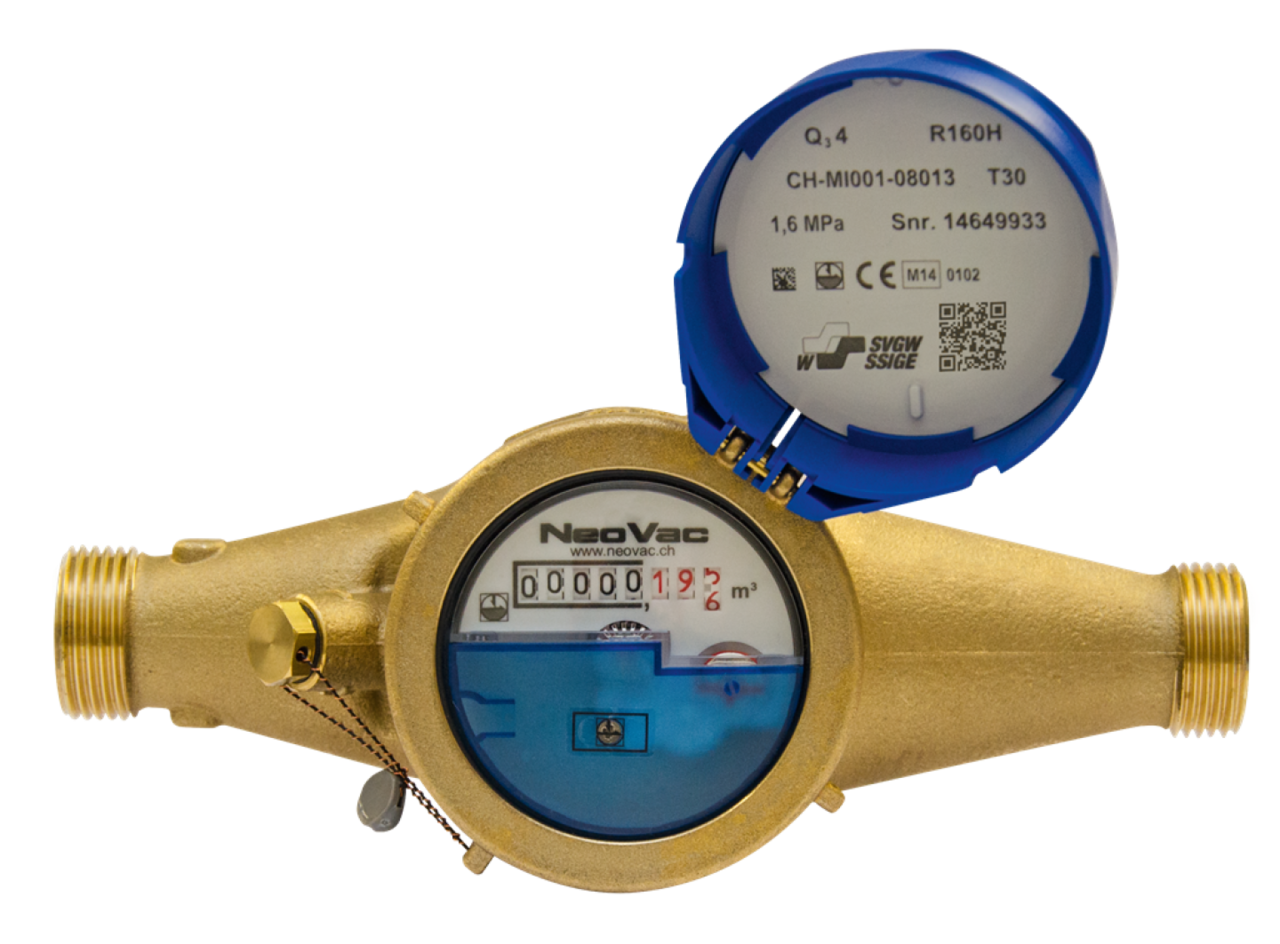

NeoVac Modularis
Ablesung am Zähler, über eine Fernanzeige oder drahtlos per LoRaWAN oder Funk? Der NeoVac Modularis passt sich Ihren Bedürfnissen an. Die batteriebetriebenen Funkmodule von NeoVac erfassen, speichern und übermitteln Verbrauchswerte von Wasserzählern sowie Zustände ausgewählter Detektoren. Sie können jederzeit nachgerüstet werden ohne die bestehende Eichung zu beeinträchtigen. Die Funkmodule für Wasserzähler speichern neben dem kumulierten Volumen auch 15 Monatswerte und die Batteriebetriebsstunden. Dank AES-128-Verschlüsselung sind die Daten sicher. Das bidirektionale NeoVac-Funksystem ermöglicht die Parametrierung der Geräte und das Auslesen der Verbrauchsdaten mit einem mobilen Auslesegerät.
- Mehrstrahl-Trockenläufer
- Drehbares, 8-stelliges Rollenzählwerk
- Wassertemperatur kalt bis 30 °C
- Wassertemperatur warm bis 90 °C
- Für Durchflüsse Q3 2.5 – 25 m3/h
- Manipulationssicher
- Einfach und jederzeit nachrüstbar mit: LoRaWAN, Funk, M-Bus oder Impuls
- Impulswertigkeit: 1 Liter/Impuls, 10 Liter/ Impuls auf Anfrage
- Fliessrichtungserkennung (mit Modulen möglich)
- SVGW und MID zugelassen
- Nennweite DN 15 bis DN 50
- Baulängen 105 bis 300 mm
- Messinggehäuse (DN 50: Grauguss)
- Druckbelastung max. PN 16
