SC 739 B-F
SC 739 B-F
-
Kommunikation Funk -
Speisung Batterie -
Fühler Vorlauffühler extern Ø 5.0 x 27 mm, Fühlerkabel 1.5 m, Rücklauffühler integriert -
Einbaulage vertikal und horizontal
-
-
-
-
-

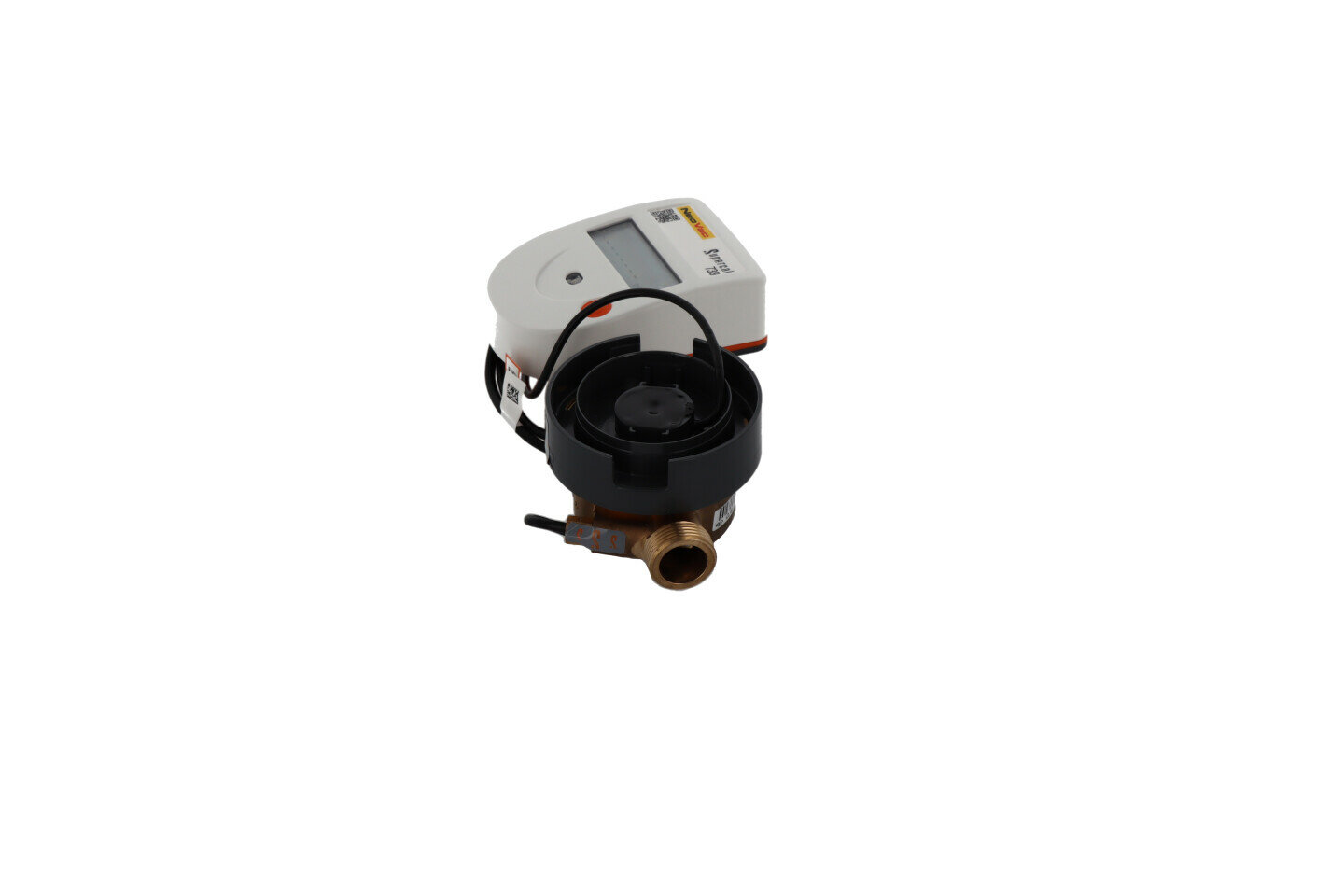

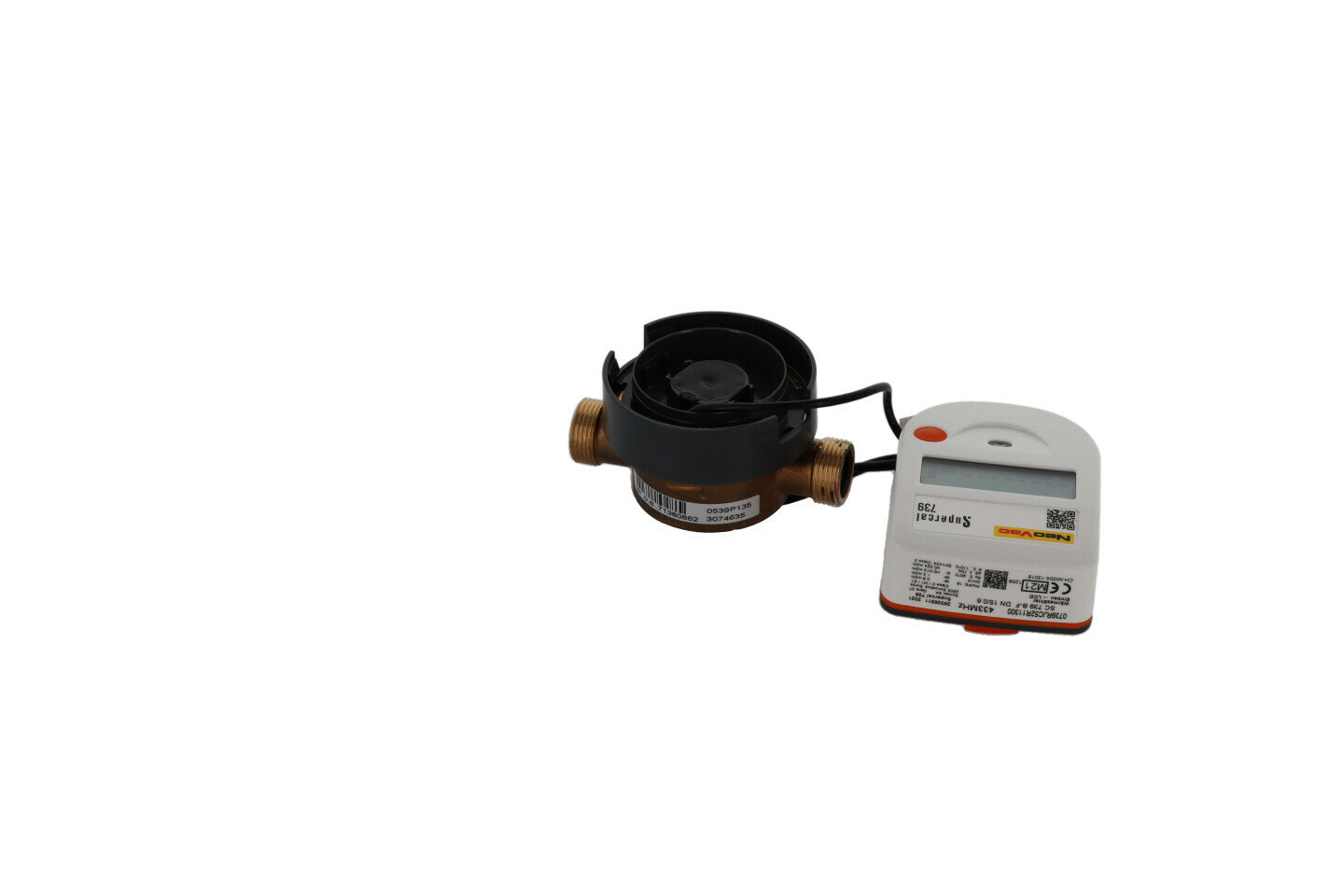

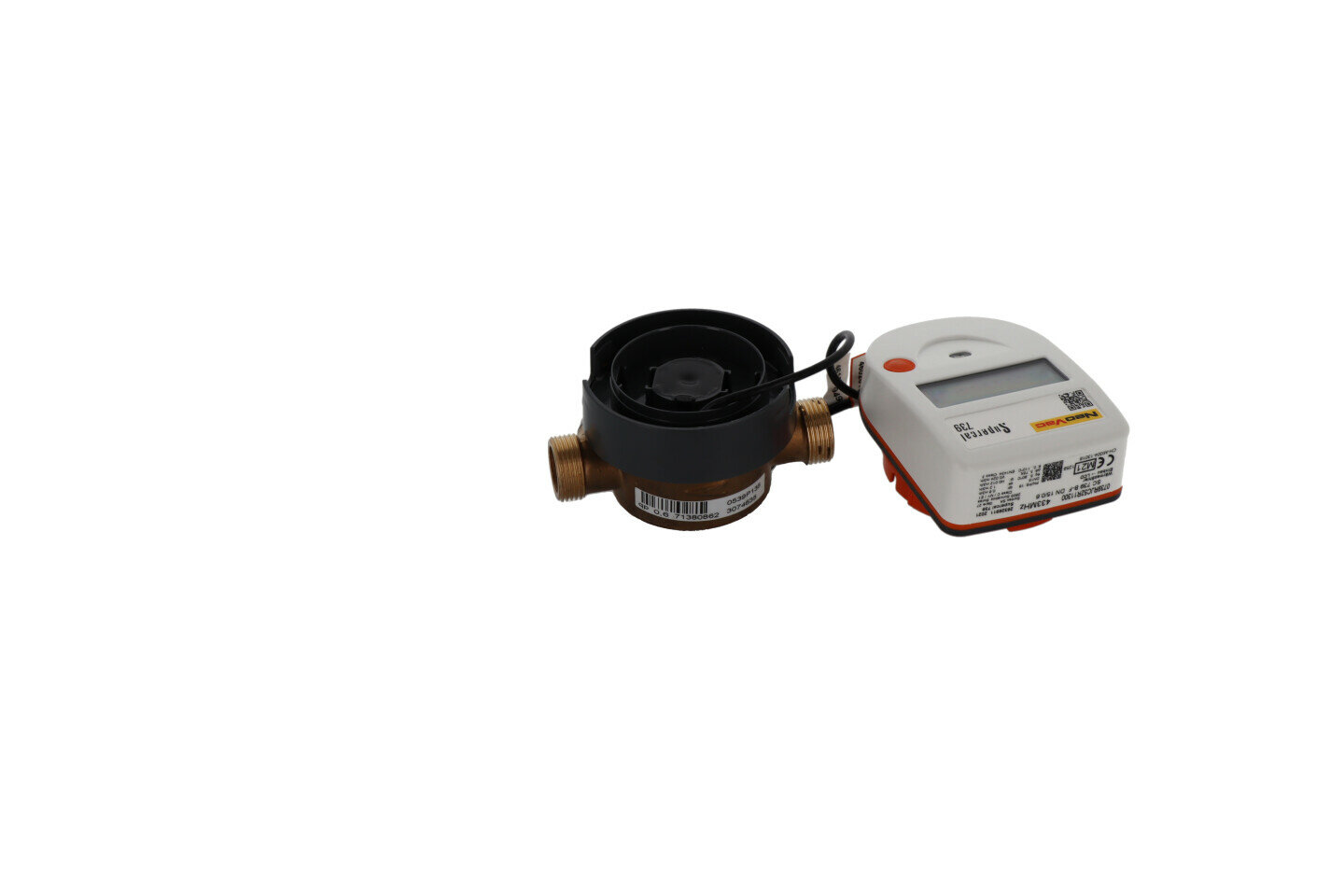

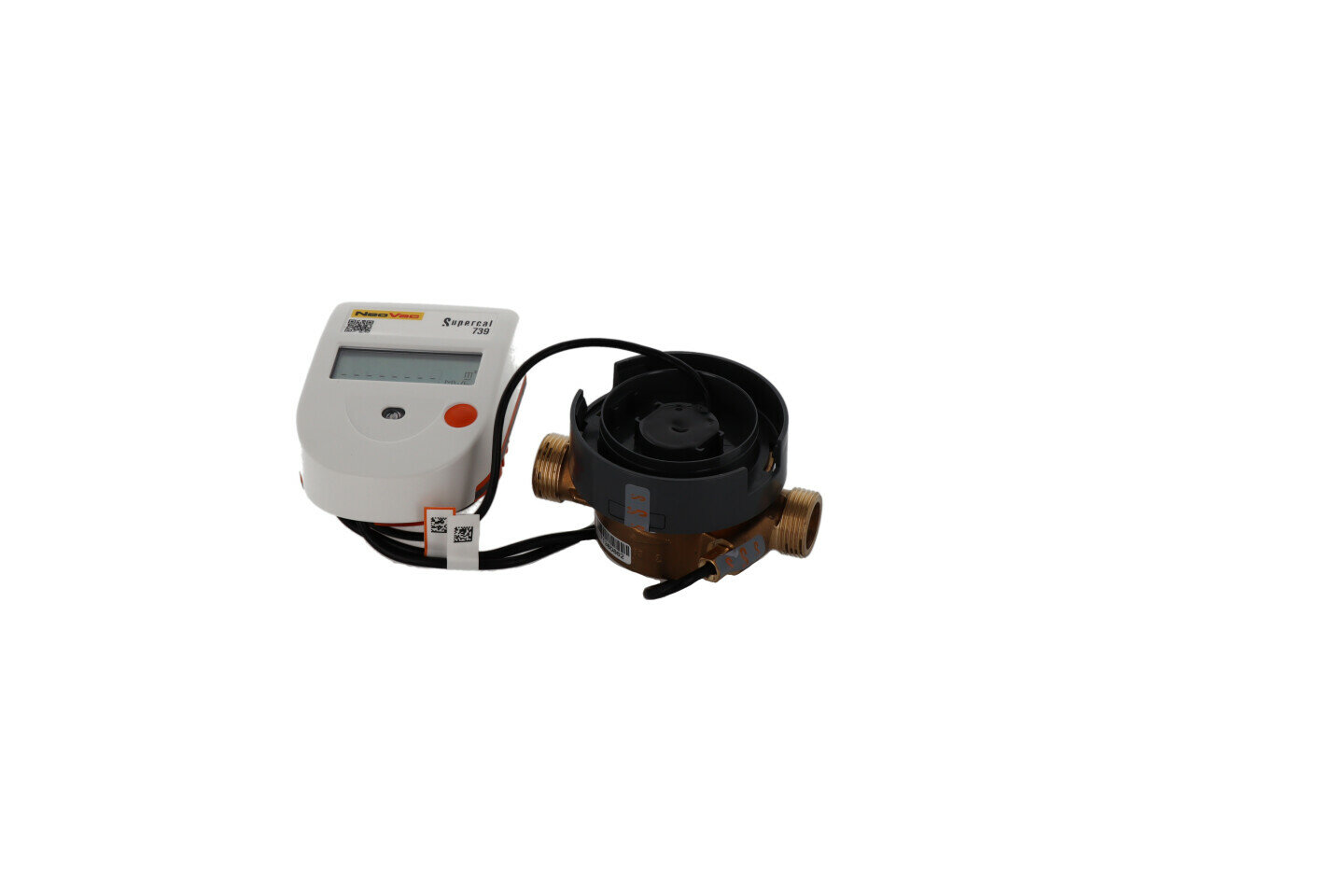

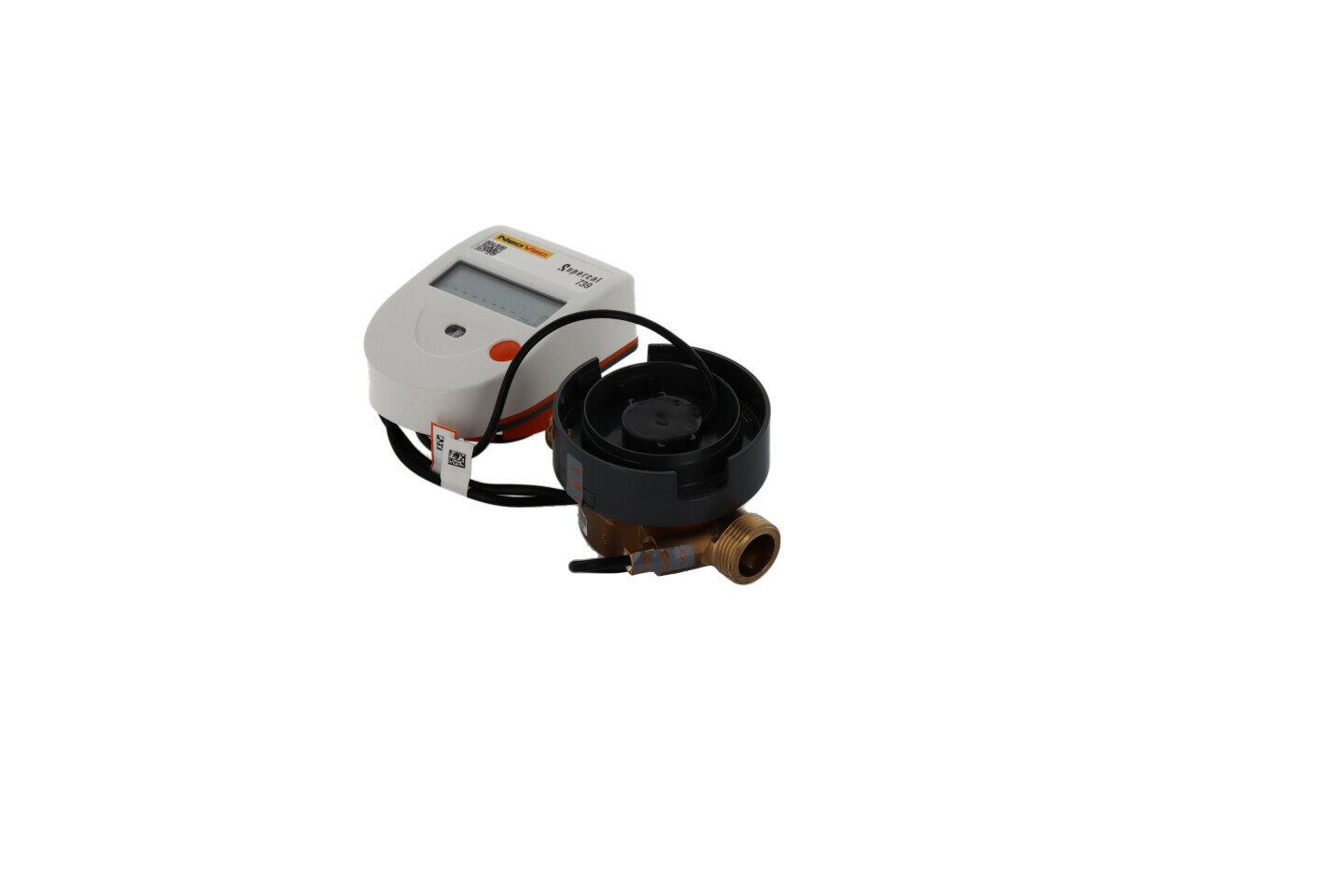

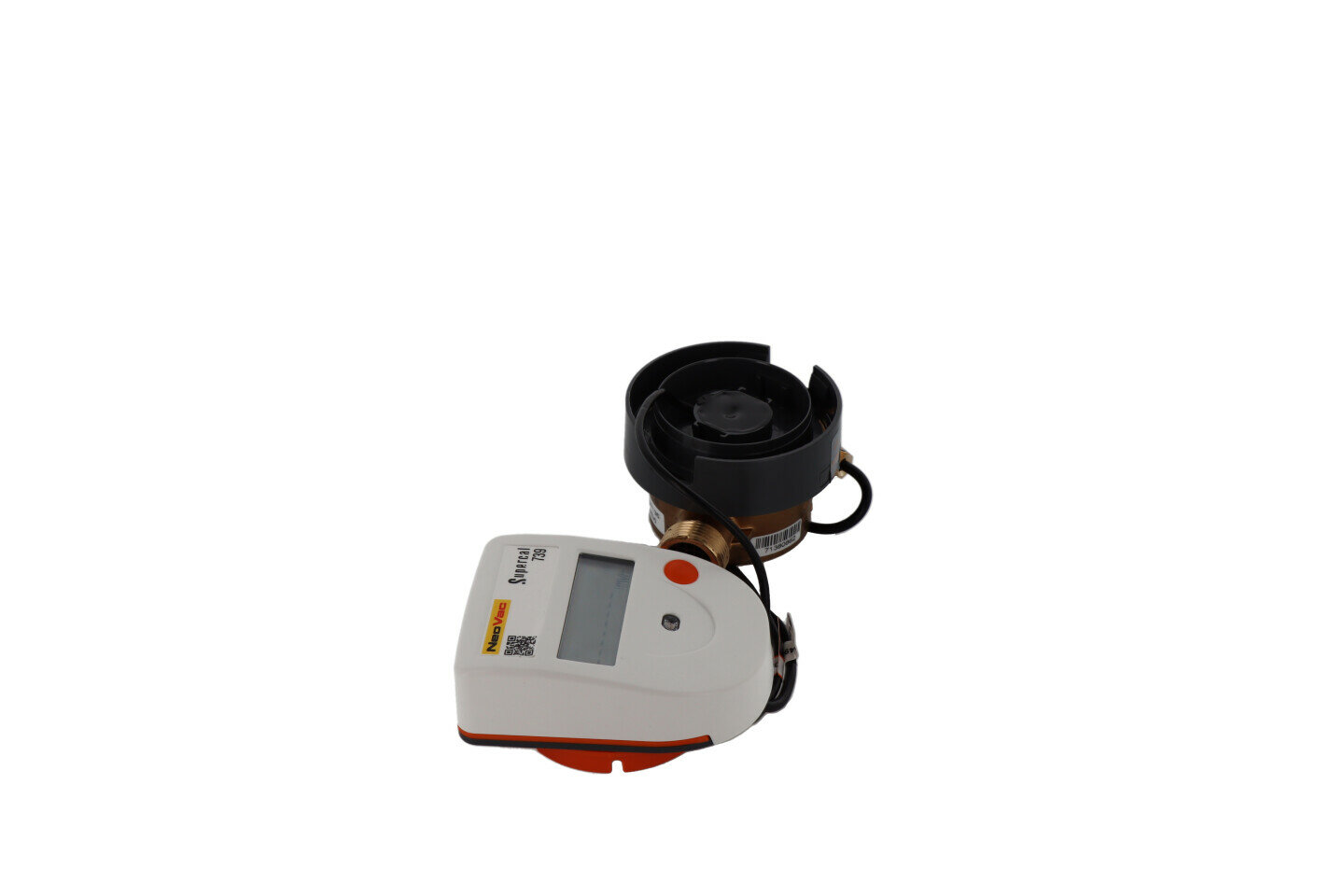

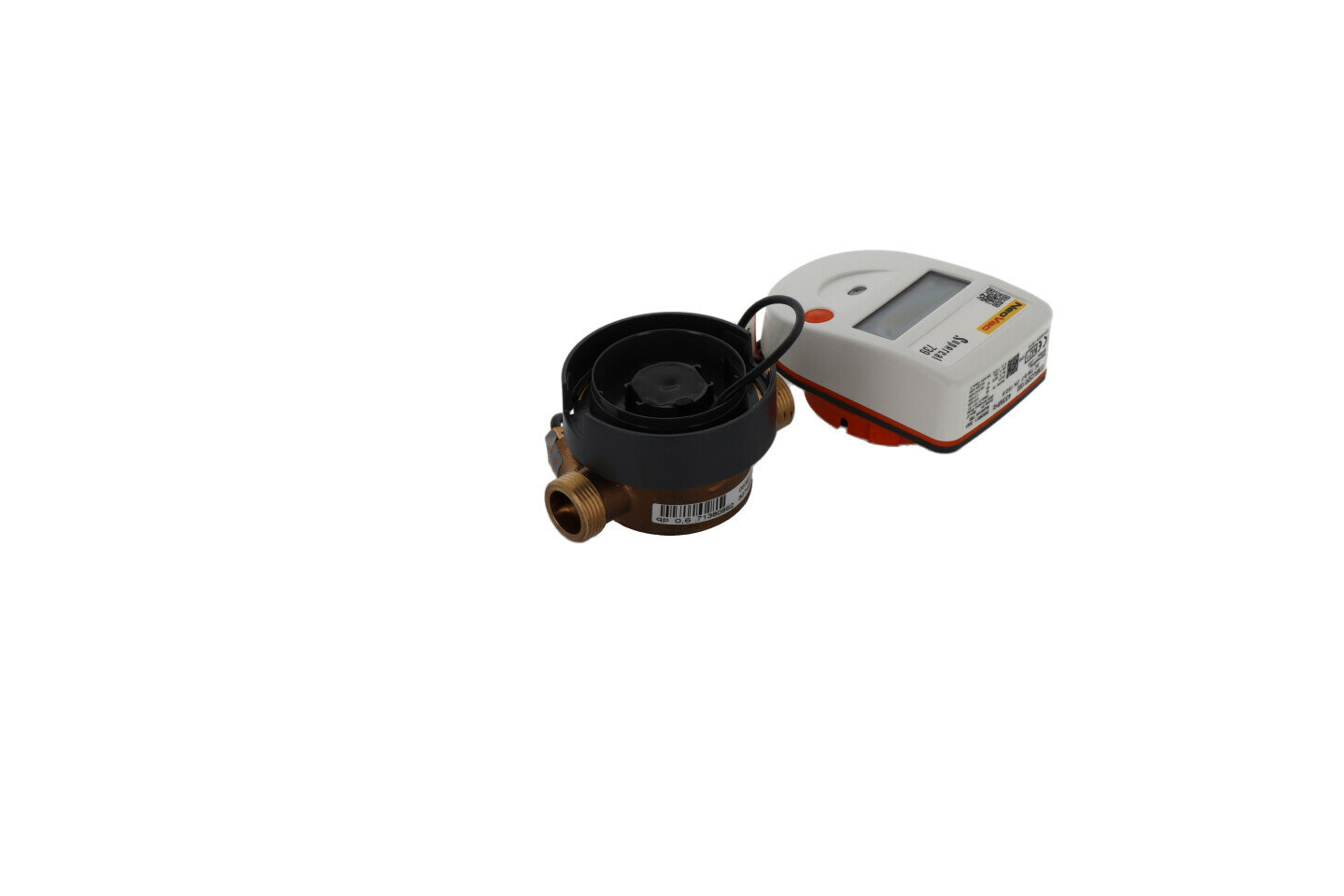

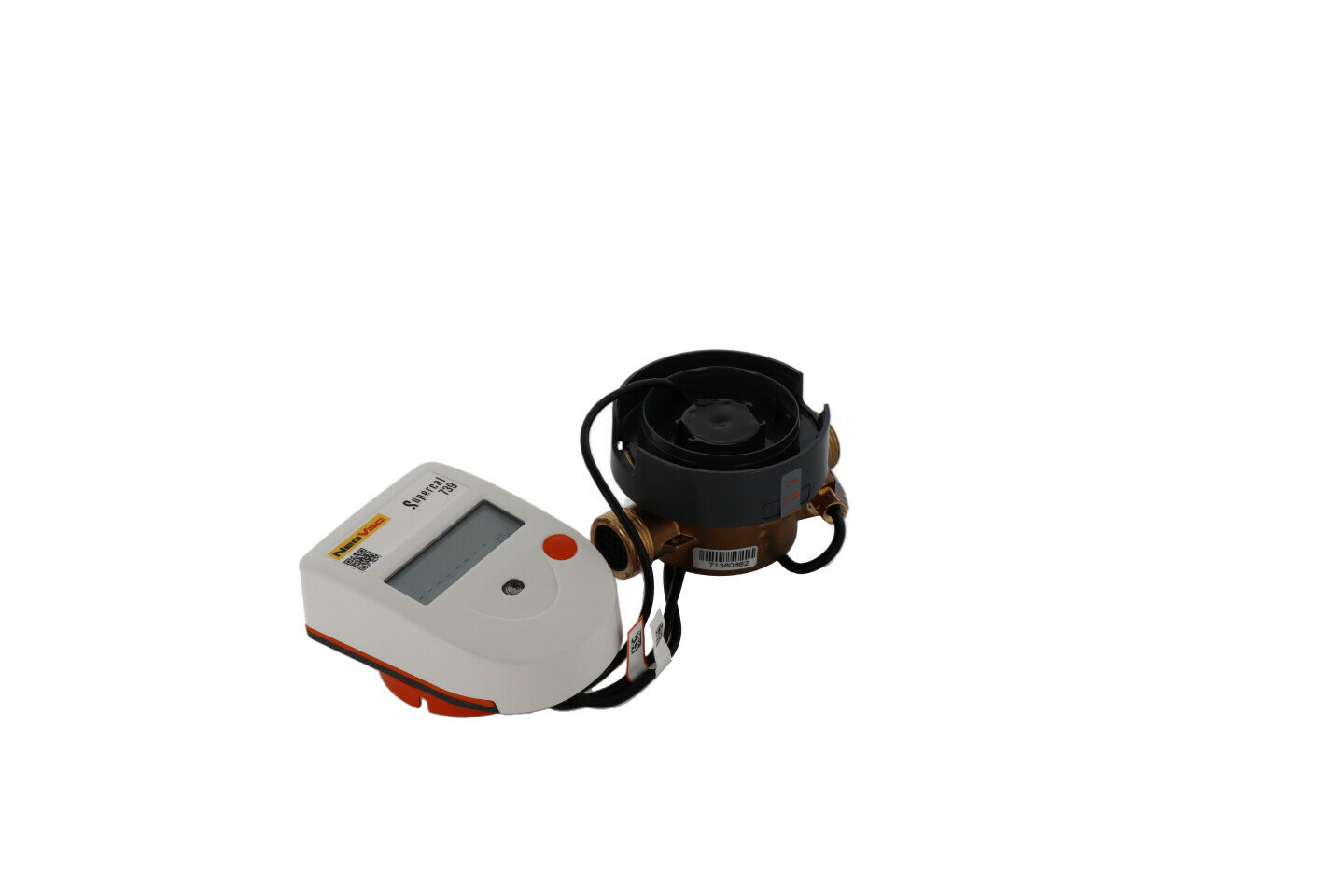

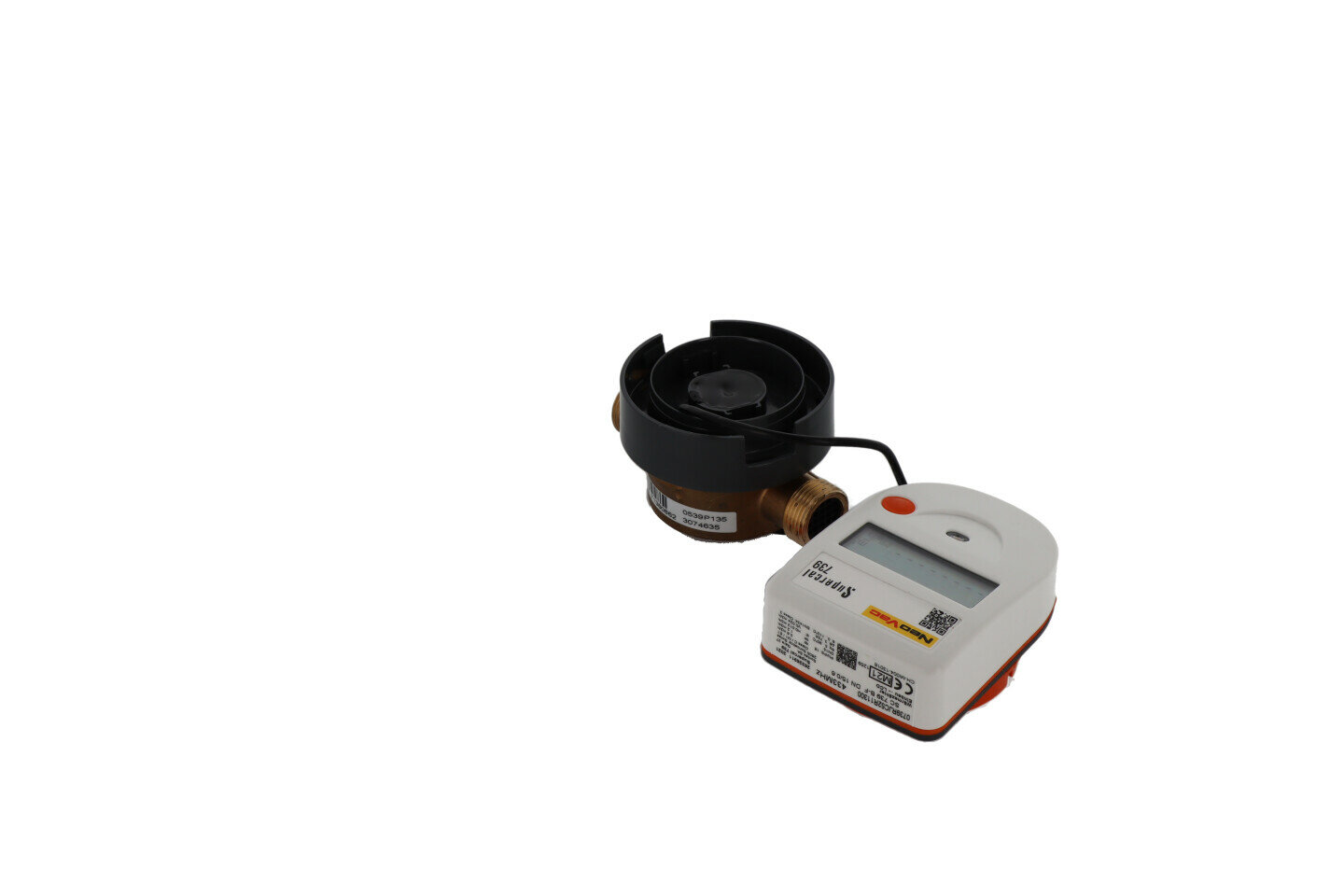

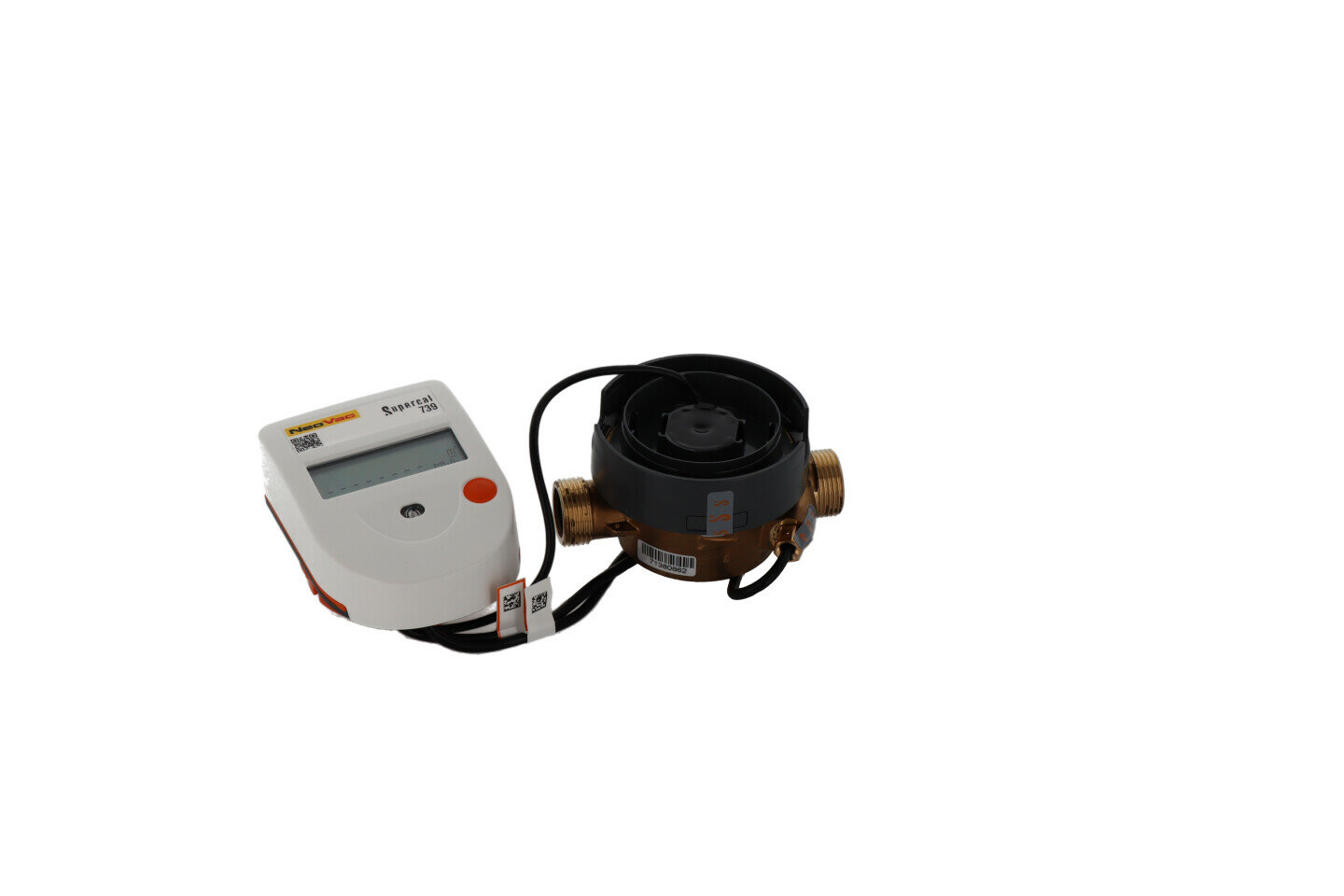

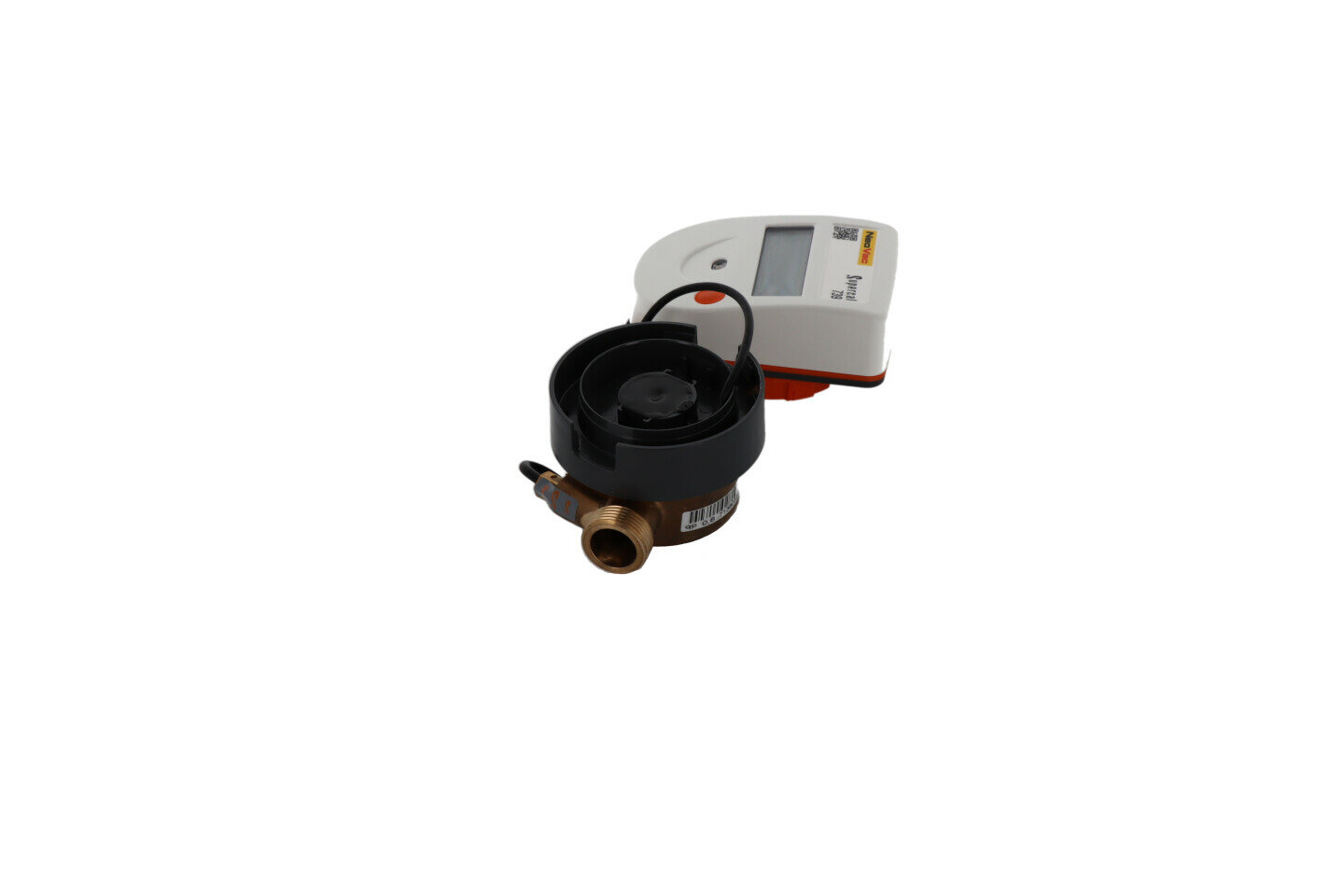

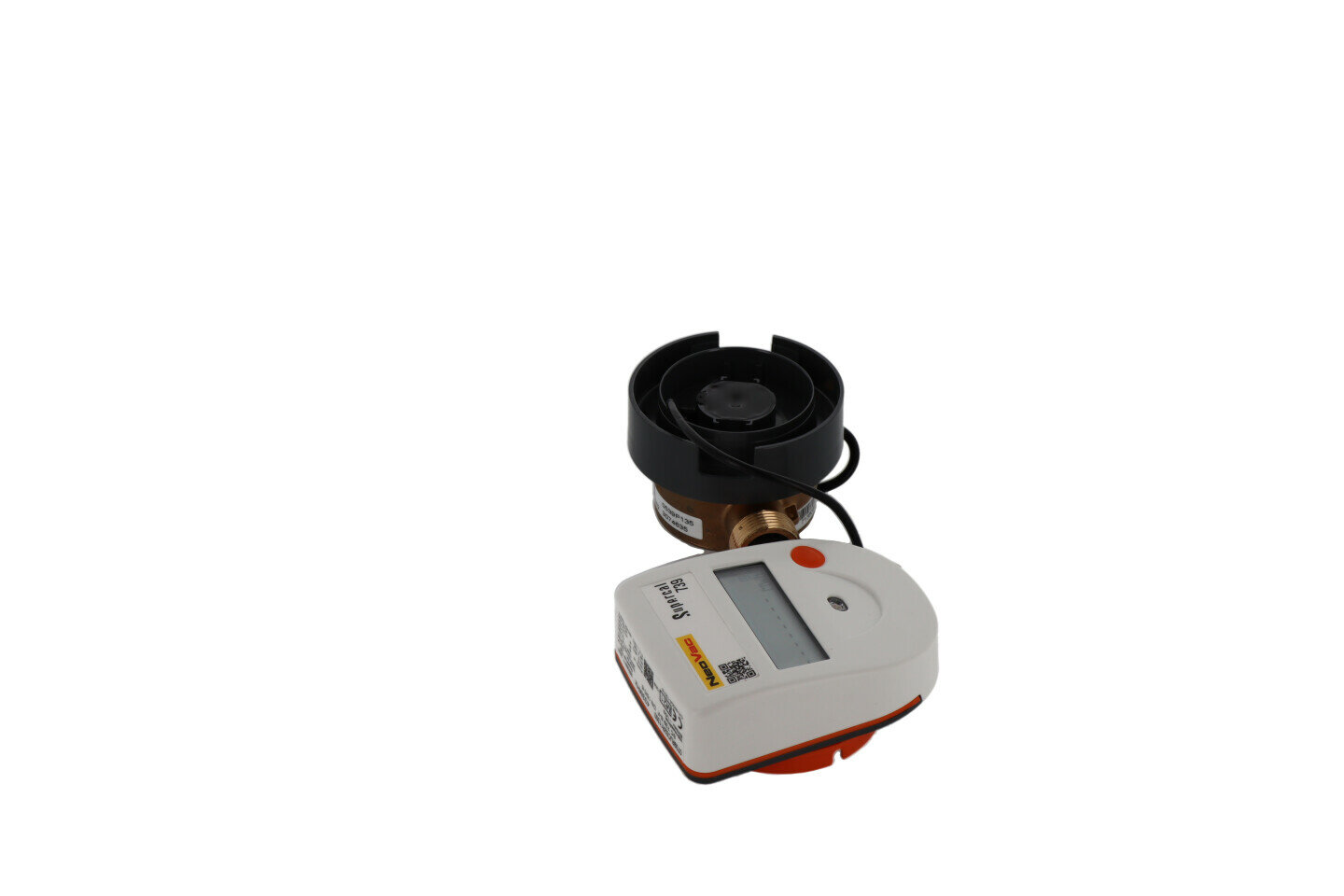

360°-Ansicht
Produkt
| Nennweite | qp | Baulänge | Anschluss | kvs-Wert | Fühler L | Artikelnummer | Preis CHF | Zubehör / Montagegarnituren |
|---|---|---|---|---|---|---|---|---|
| DN 15 | 0.6 m³/h | 110 mm | ¾" | 1.1 m³/h | 27 mm | 1.451.211 | 455 CHF | Zubehör |
| DN 15 | 1.5 m³/h | 110 mm | ¾" | 3.1 m³/h | 27 mm | 1.451.213 | 455 CHF | Zubehör |
| DN 20 | 1.5 m³/h | 130 mm | 1" | 3.1 m³/h | 27 mm | 1.452.211 | 465 CHF | Zubehör |
| DN 20 | 2.5 m³/h | 130 mm | 1" | 5.2 m³/h | 27 mm | 1.452.212 | 495 CHF | Zubehör |
- Nennweite
- qp
- Baulänge
- Anschluss
- kvs-Wert
- Fühler L
- Artikelnummer
- Preis CHF
- Zubehör / Montagegarnituren
Technische Informationen
-
ZertifikatKonformitätserklärung Supercal 739PDF (448 KB)
-
AnleitungBedienungsanleitung Supercal 739PDF (2 MB)
-
ElektroschemaSchema Supercal 739, Superstatic 749, 789 B-FPDF (267 KB)
-
ElektroschemaInfoblatt Supercal 739, Superstatic 749, 789PDF (140 KB)
-
3D Zeichnung3D-Zeichnungen Supercal 739ZIP (3 MB)
Flyer / Datenblätter

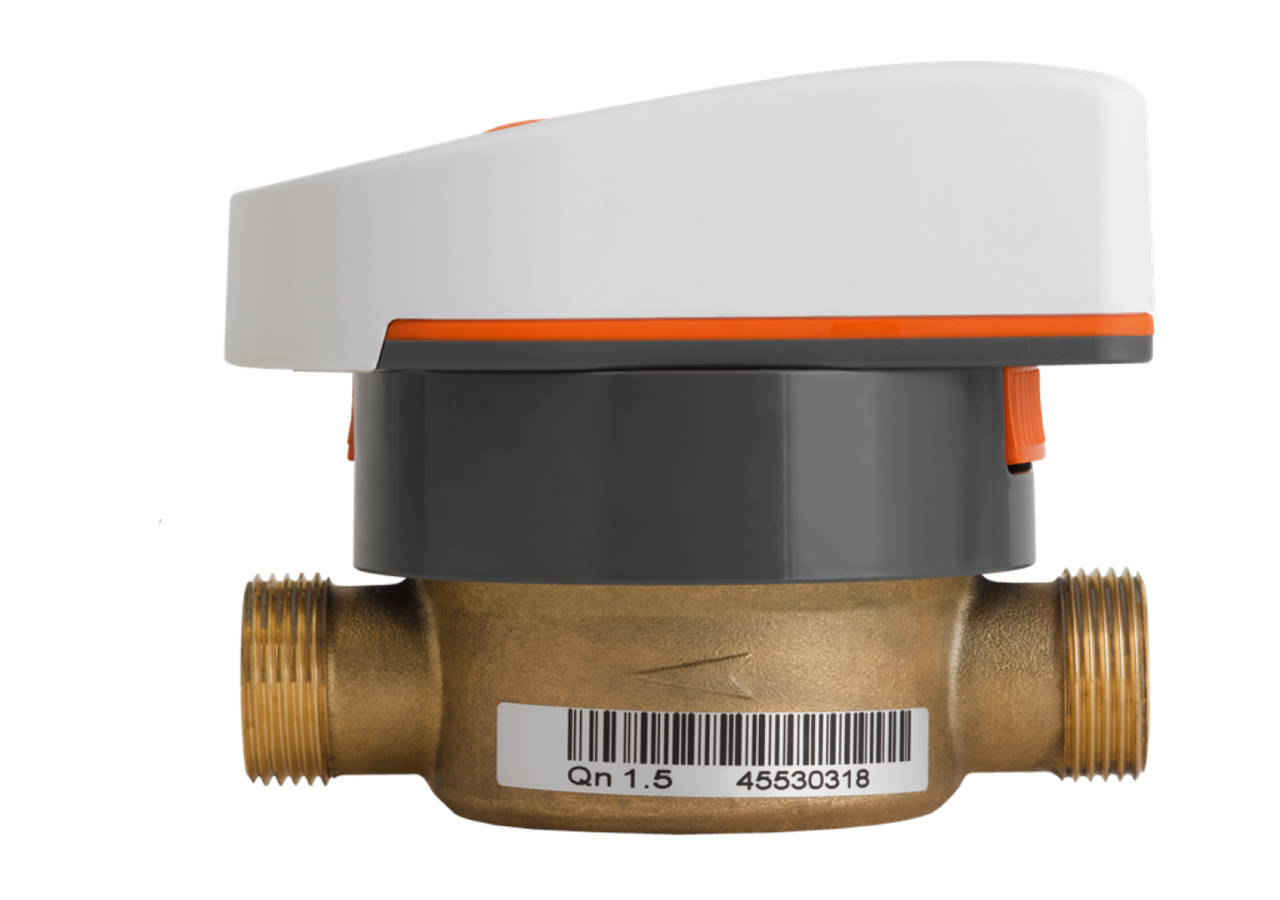

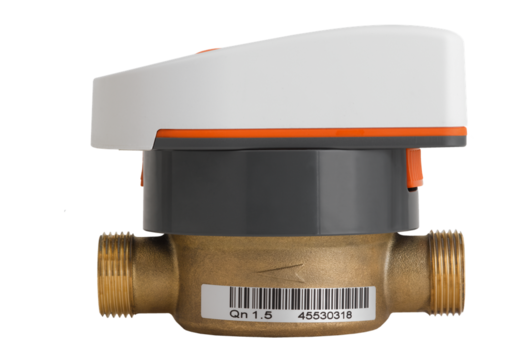

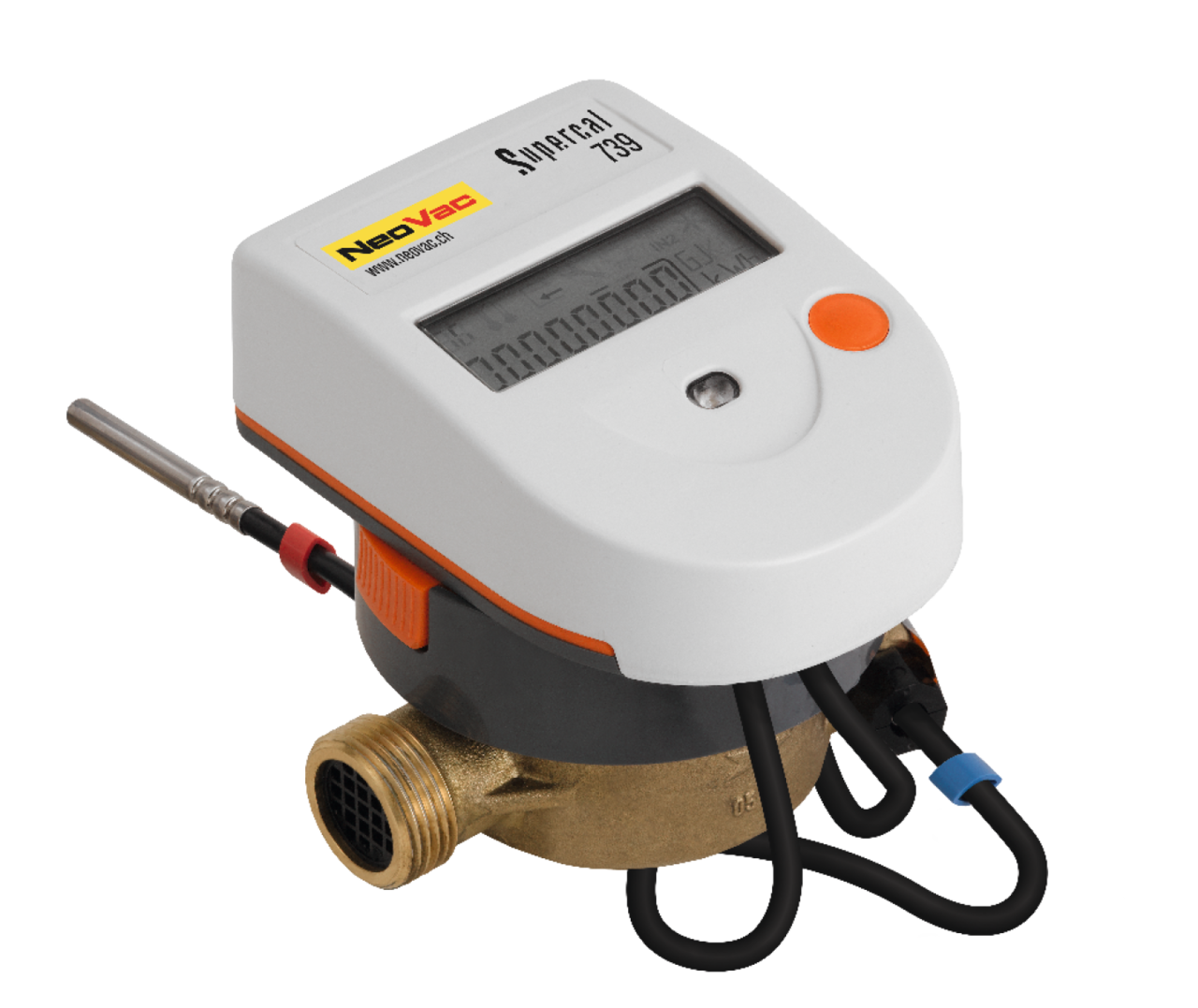

NeoVac Supercal 739

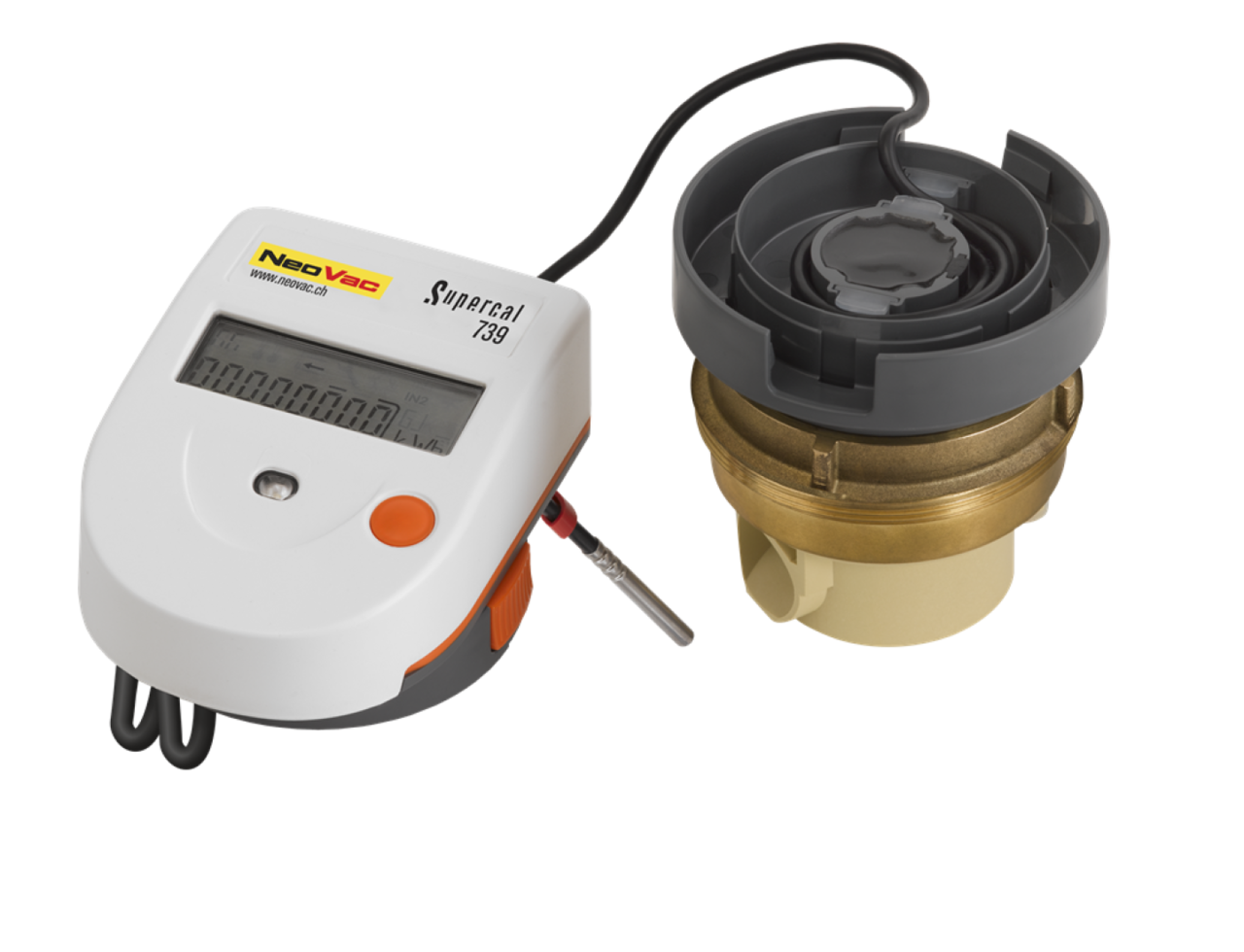

Das Rechenwerk des SC 739 ist vom Volumenmessteil trennbar und ermöglicht so auch bei engsten Platzverhältnissen maximale Flexibilität bei der Installation. Durch seine Drehbarkeit um 360° und die grosszügige 8-stellige LCD-Anzeige sind die Informationen problemlos ablesbar. Im Volumenmessteil wird die Durchflussmenge durch ein elektronisch abgetastetes Flügelrad erfasst. Der SC 739 ist als Wärme-, Kältezähler und kombiniert einsetzbar. Verschiedene Schnittstellen ermöglichen die Kommunikation via M-Bus, Funk oder LoRaWAN. Über die zwei optionalen Impulseingänge können zusätzliche Zähler ausgelesen werden. Der NeoVac Supercal 739 erfüllt die Anforderungen der europäischen Messgeräte Richtlinie MID 2004/22/CE Modul B und D und der Norm EN 1434.
- Einstrahlzähler oder Mehrstrahl-Messkapselzähler mit Gewinde G 2" oder M77 x 1.5
- Durchfluss 0.6, 1.5 oder 2.5 m³/h
- Rechenwerk trennbar vom Volumenmessteil
- Unverlierbarer Speicher EEPROM
- Speicherung von 18 Monatswerten
- Heating-cooling Funktion
- Kommunikation via M-Bus, Funk, LoRaWAN oder Optokoppler
- 2 Impulseingänge (modellabhängig)
- Temperaturfühler Pt 1’000
- Wechselbare Langzeit-Lithiumbatterie, Batterielebensdauer ca. 10 J. (modellabhängig)
- Gehäuse Schutzklasse IP 65
- MID konform 2004/22/CE Modul B und D, EN 1434 Klasse 3
NeoVac Supercal 739 im Vergleich
-
-
-
-
- SC 739 B-F
- Funk
- Batterie
- Vorlauffühler extern Ø 5.0 x 27 mm, Fühlerkabel 1.5 m, Rücklauffühler integriert
- vertikal und horizontal
- SC 739 B-L
- LoRaWAN
- Batterie
- Vorlauffühler extern Ø 5.0 x 27 mm, Fühlerkabel 1.5 m, Rücklauffühler integriert
- vertikal und horizontal
- Details
- SC 739 BU
- M-Bus
- M-Bus mit Backup-Batterie 5 Jahre
- Vorlauffühler extern Ø 5.0 x 27 mm, Fühlerkabel 1.5 m, Rücklauffühler integriert
- vertikal und horizontal
- Details
