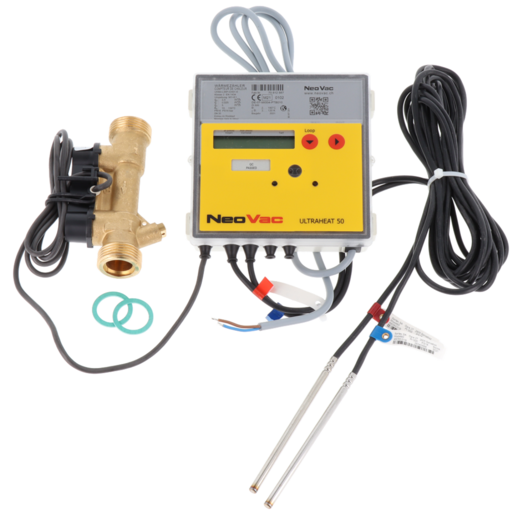

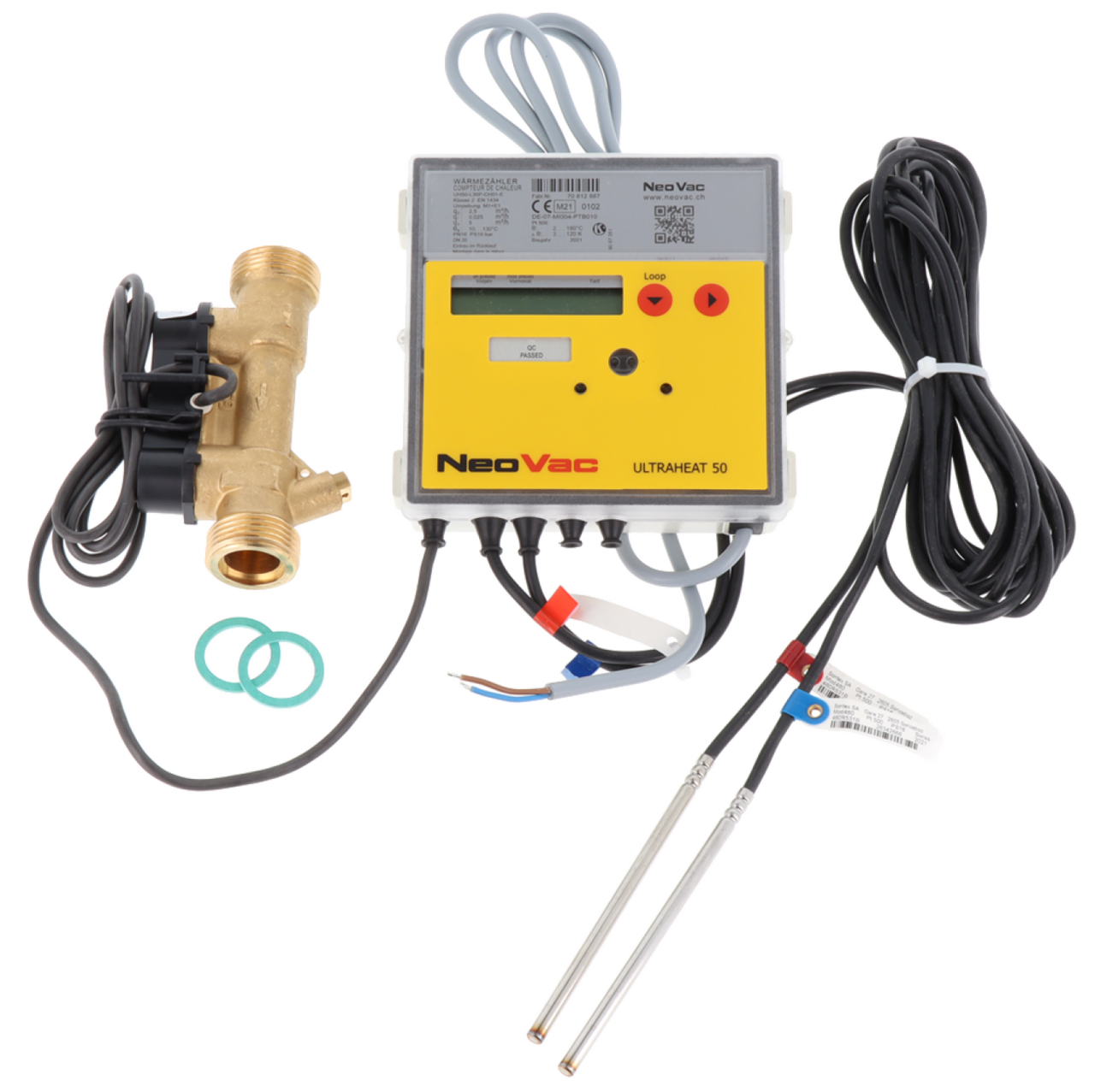

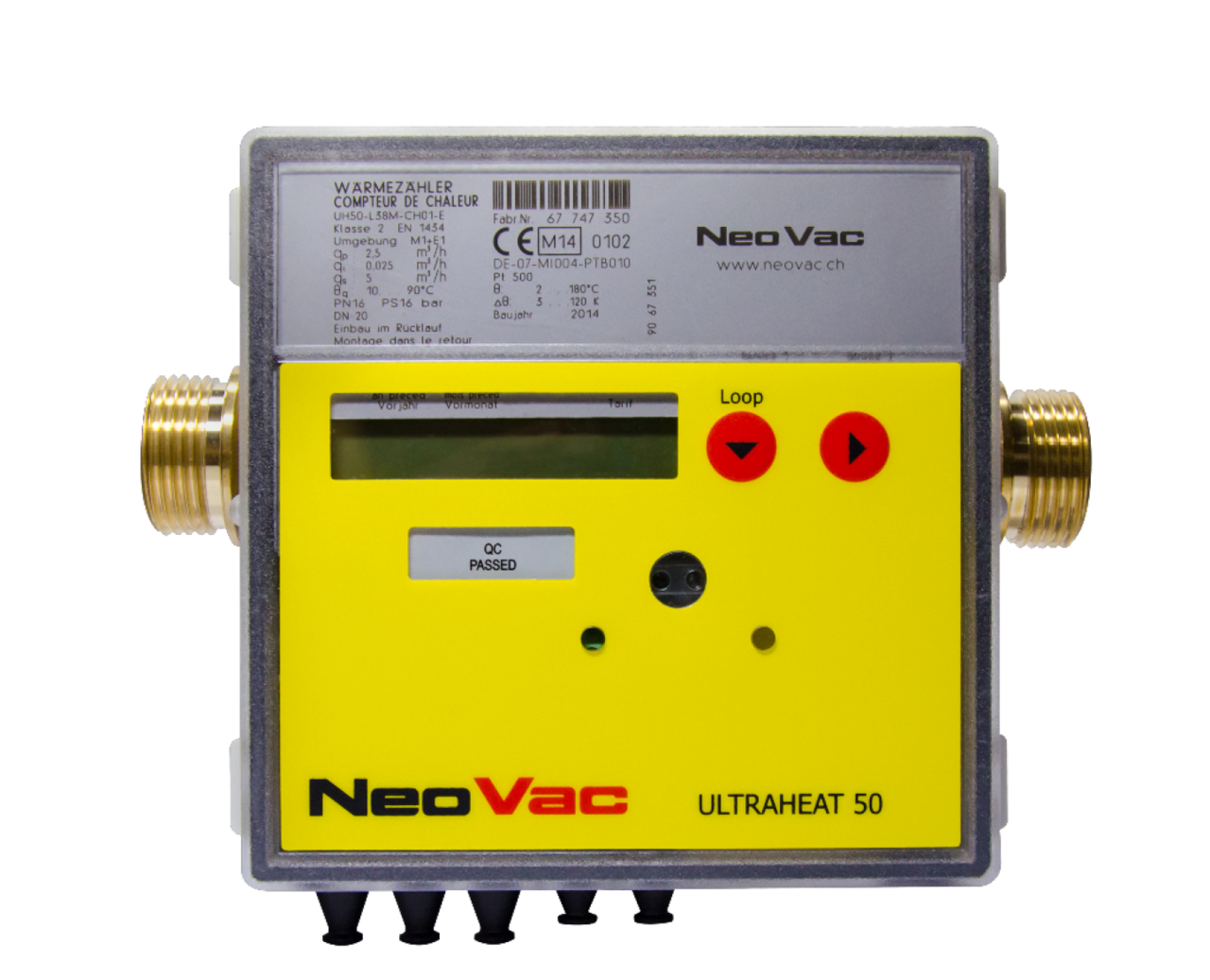

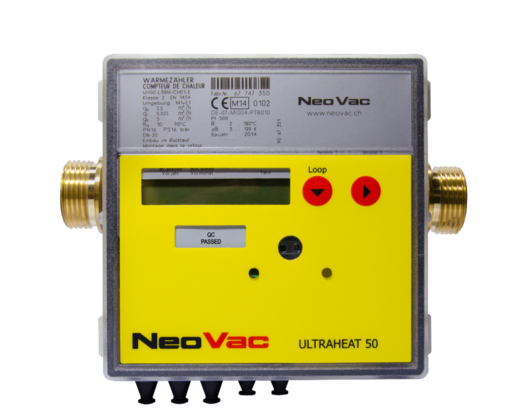

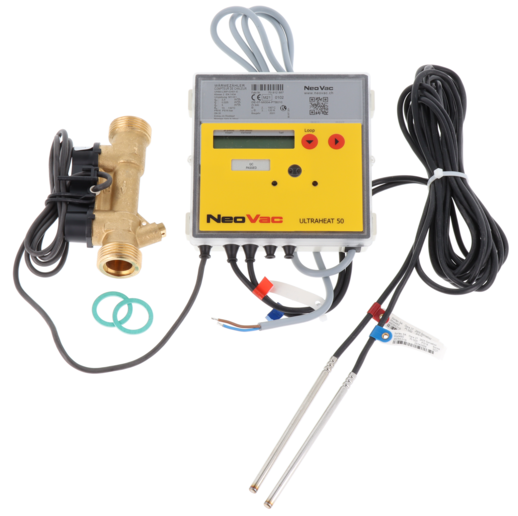

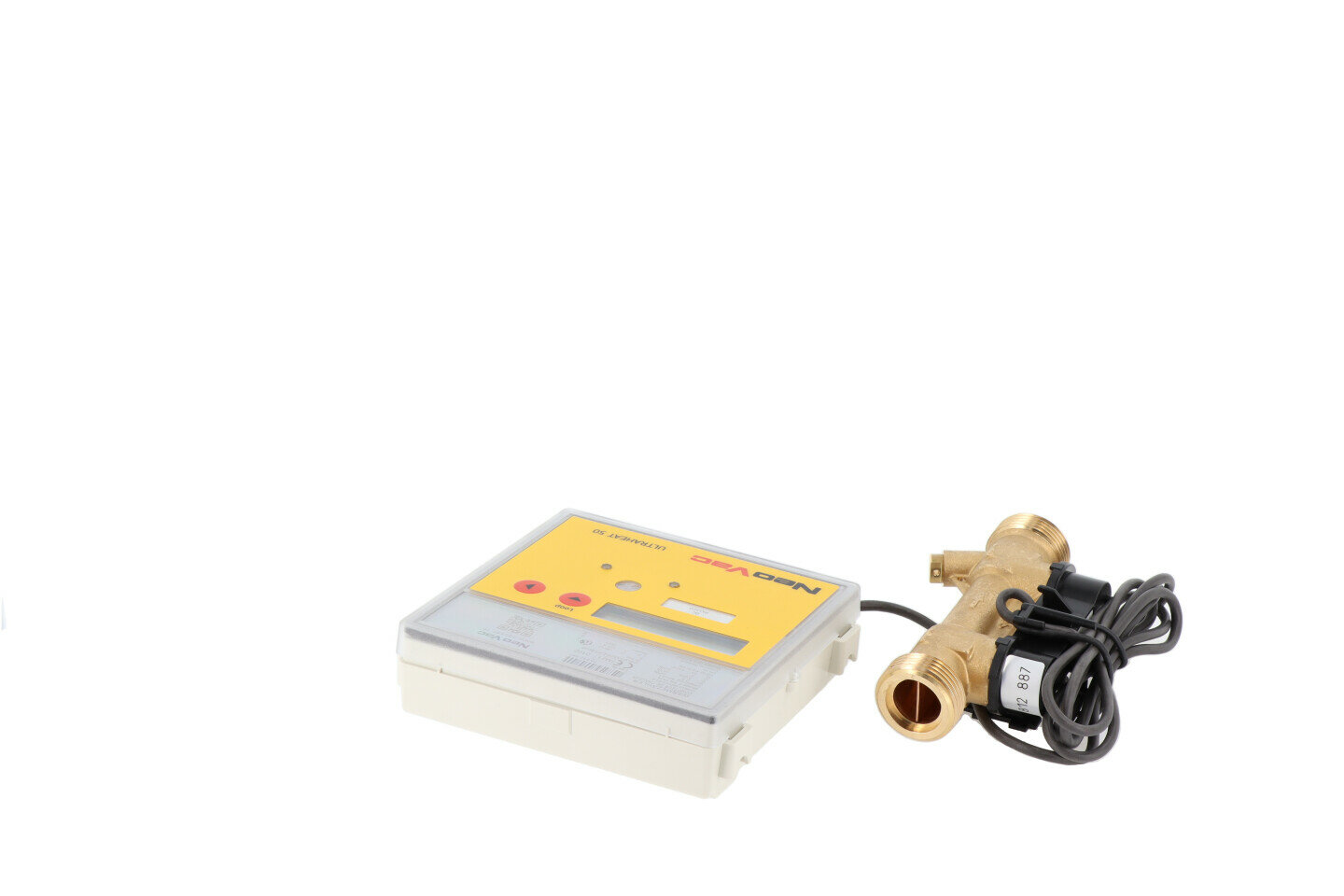

UH50 G
UH50 G
-
Kommunikation optional -
Speisung optional -
Fühler optional -
Anschlusstyp Gewinde -
Einbaulage vertikal und horizontal
-
-
-
-
-

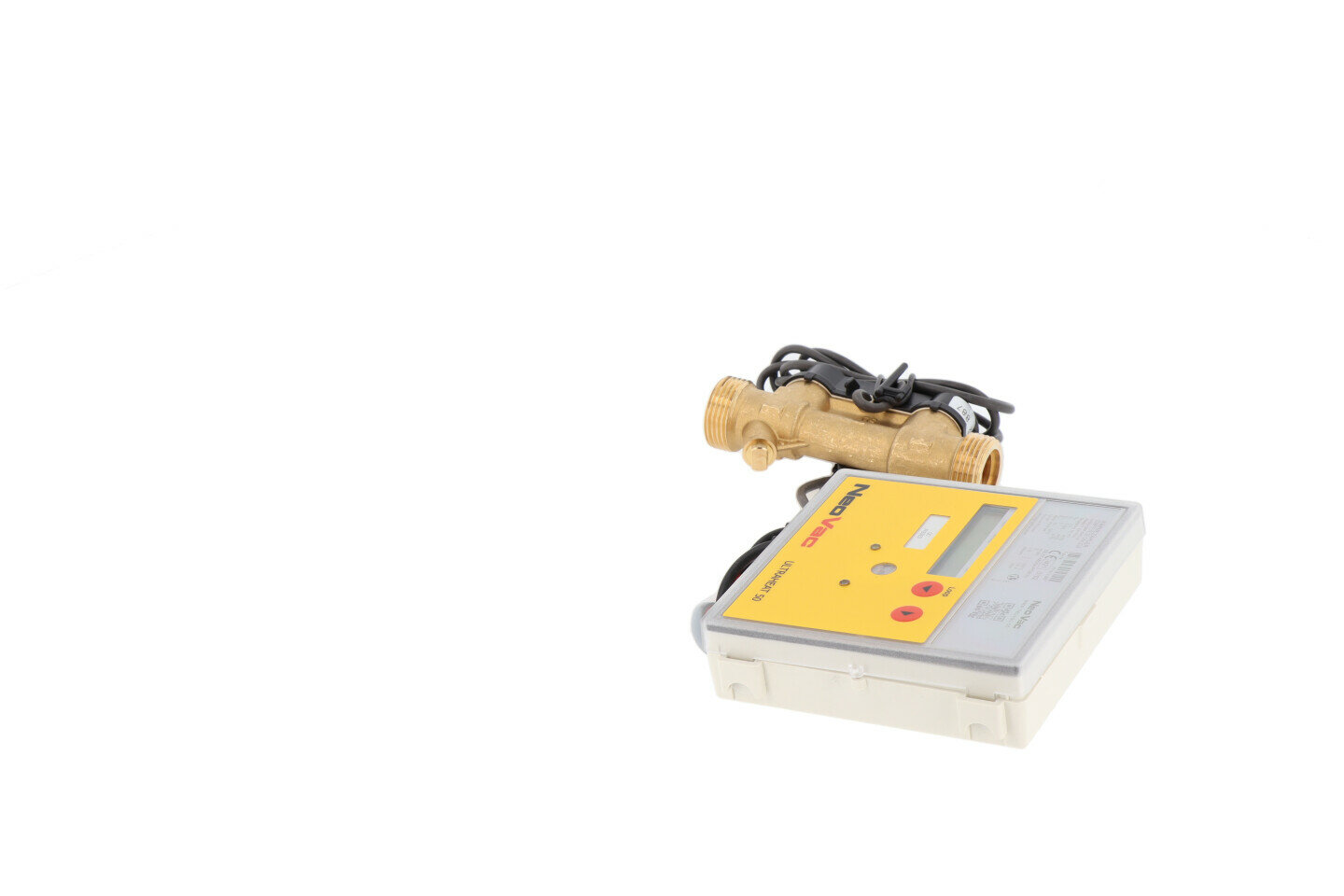

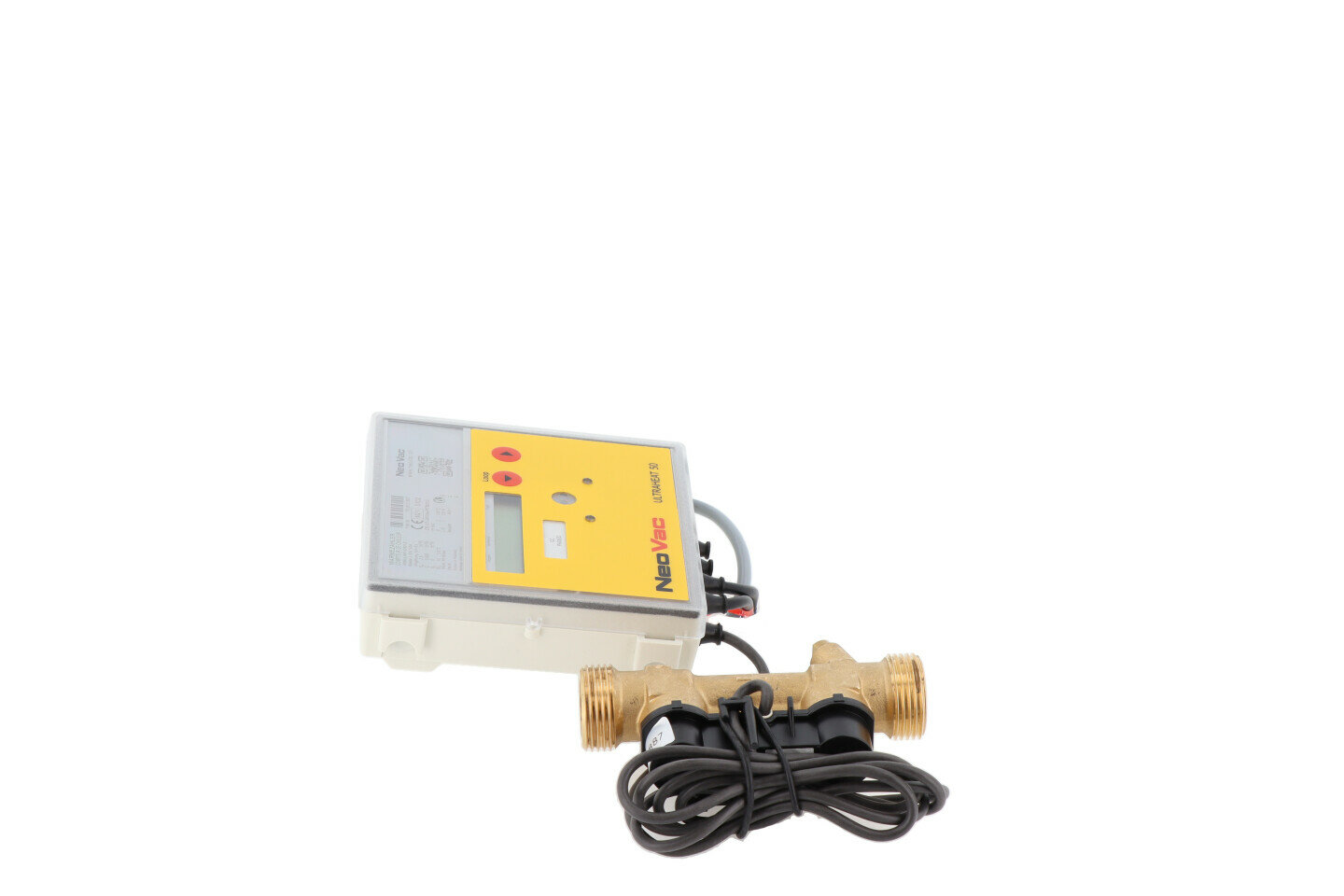

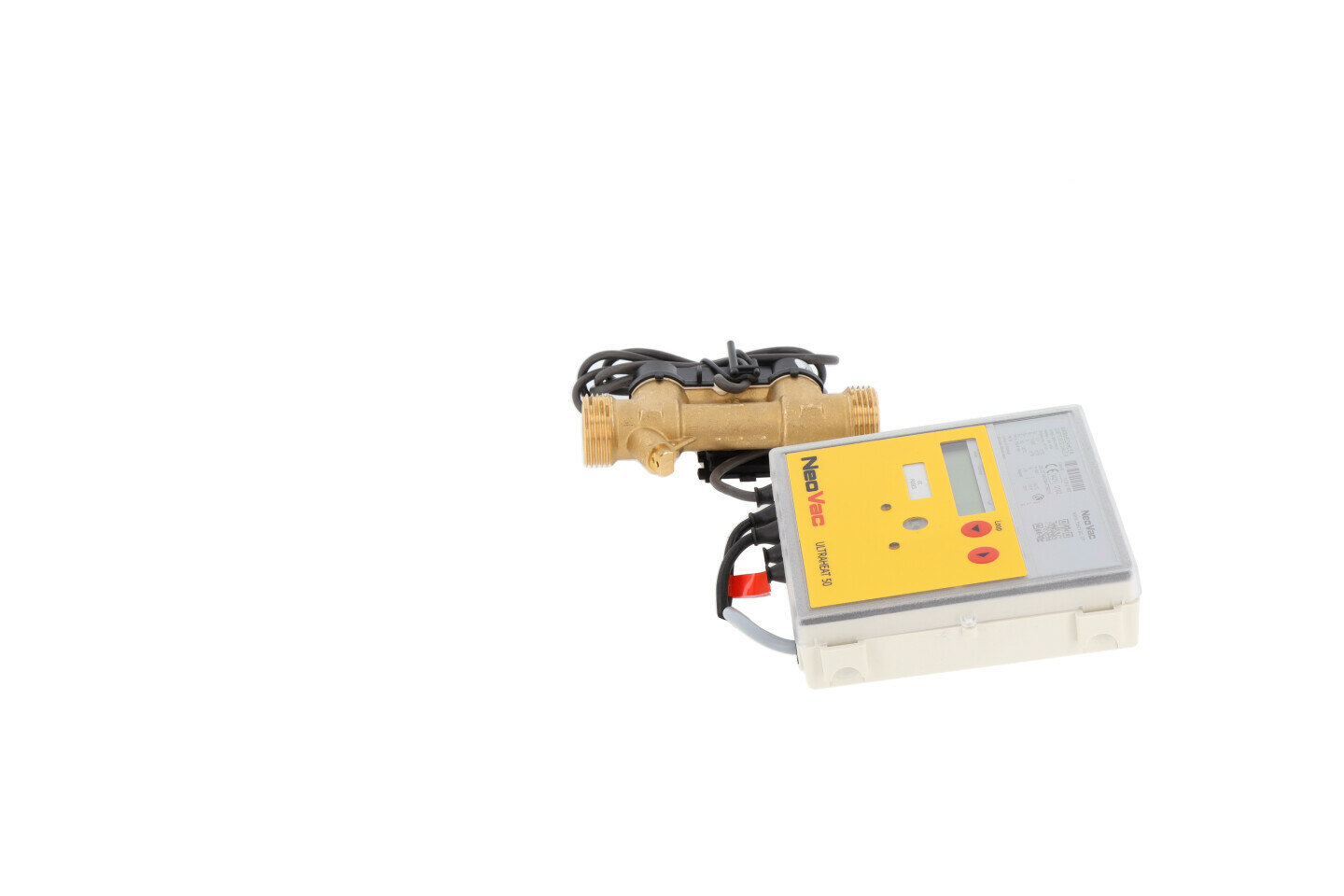

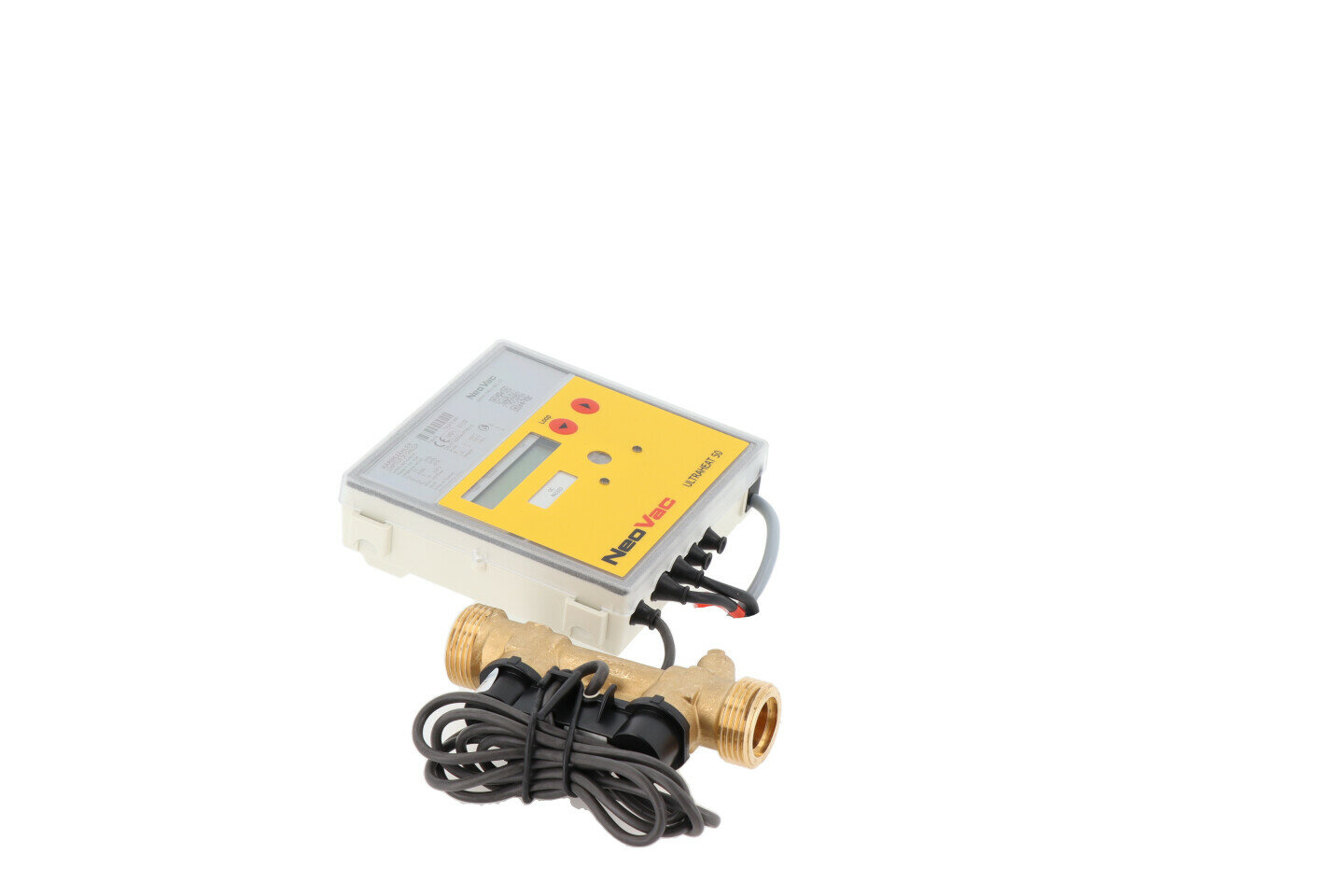

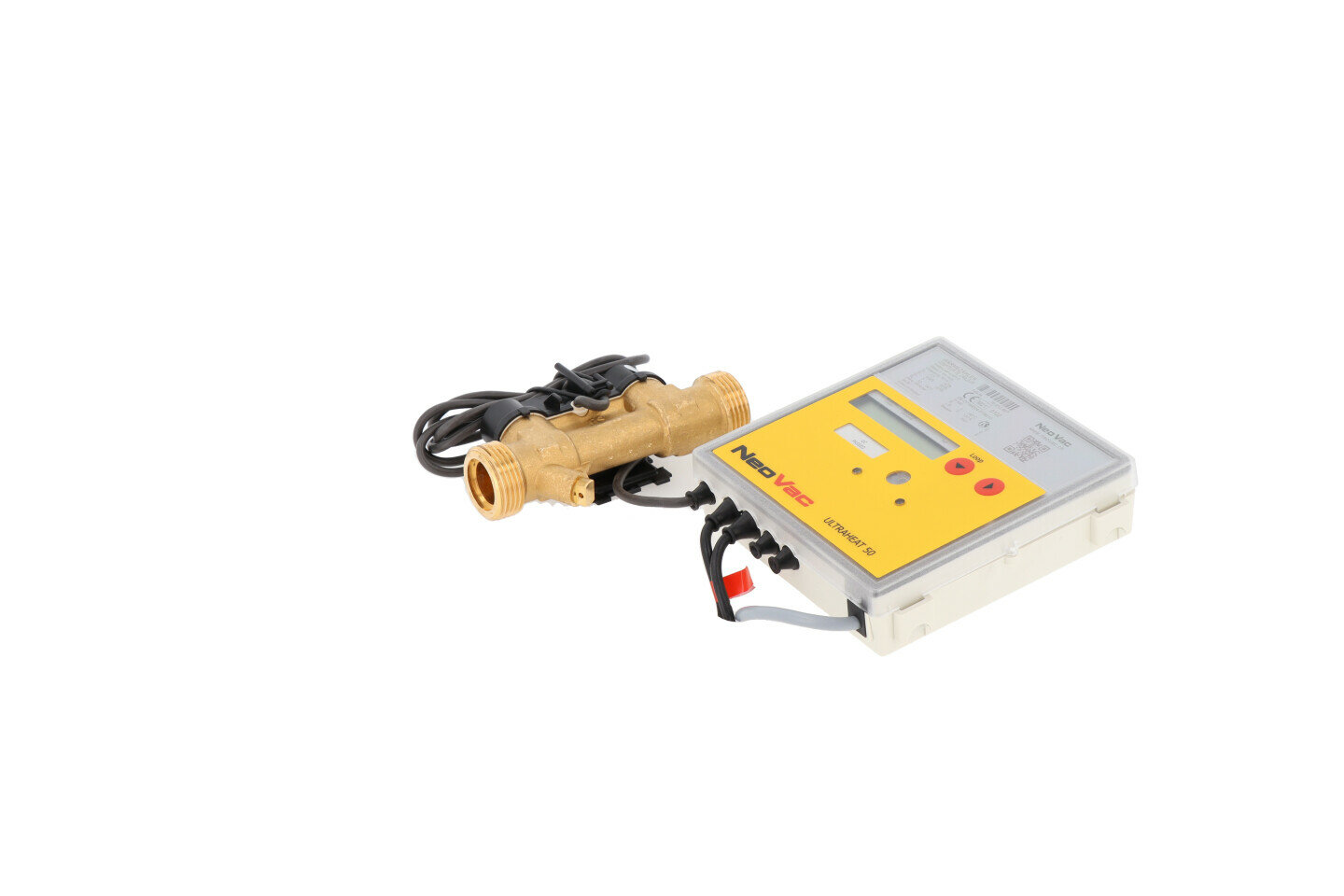

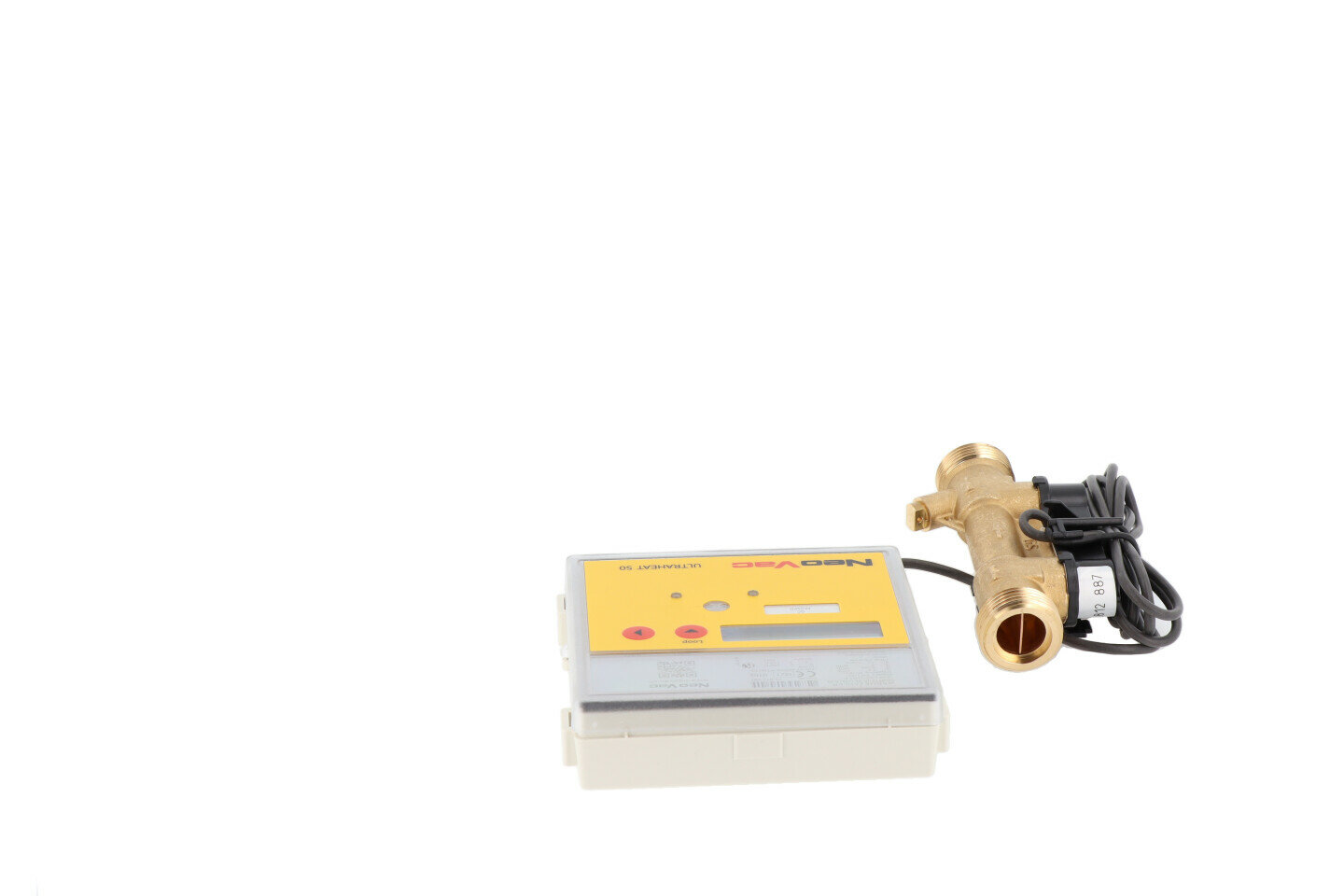

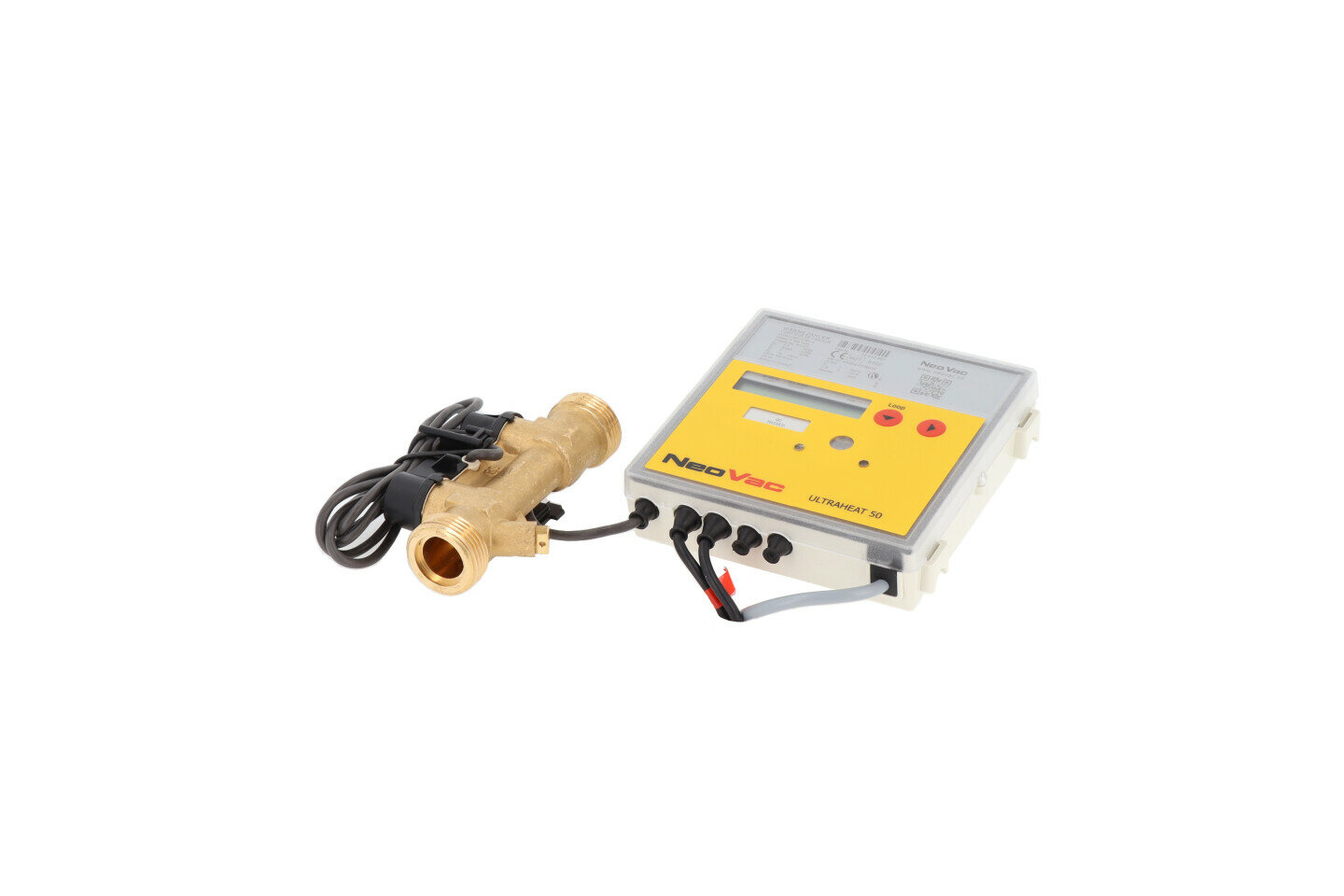

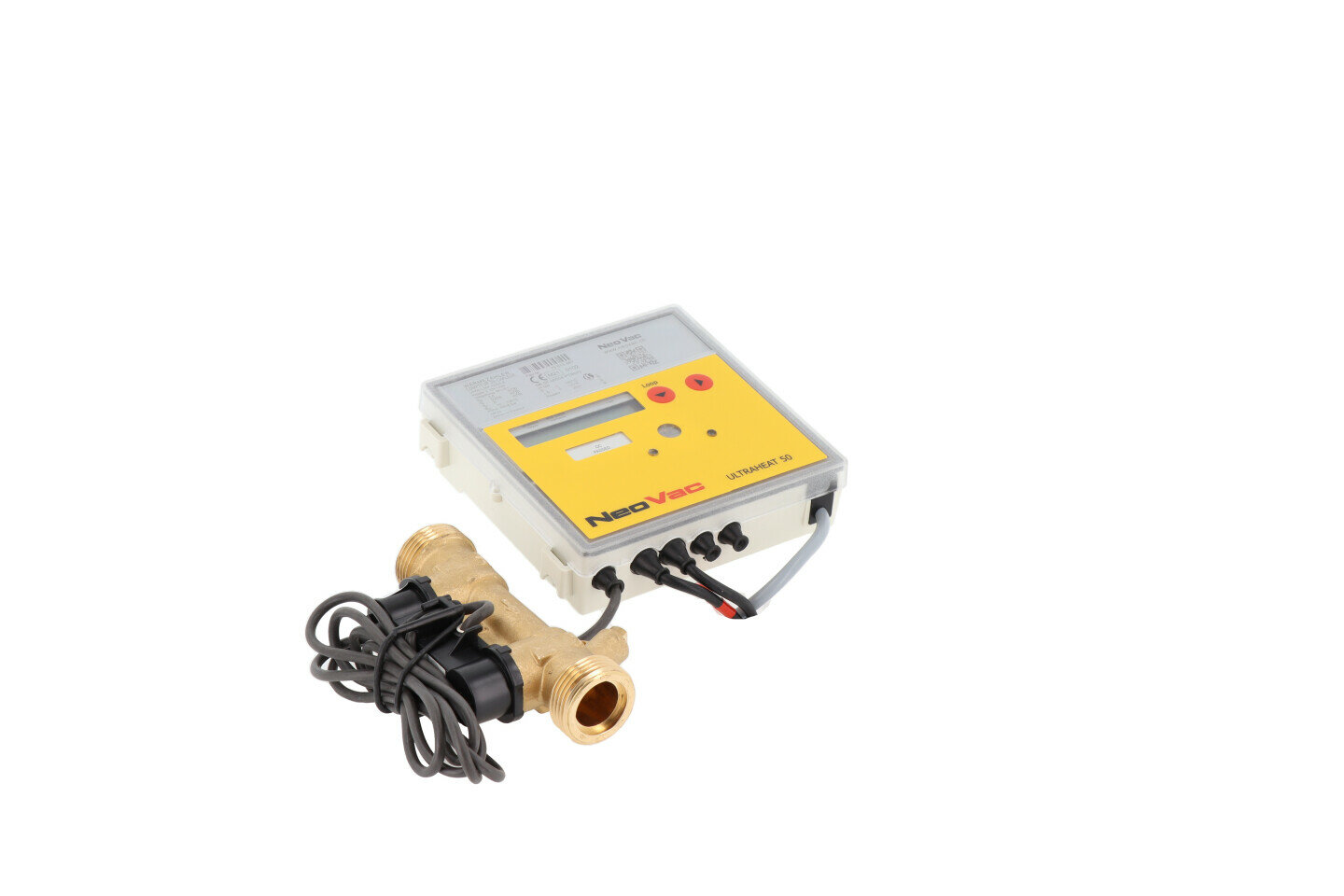

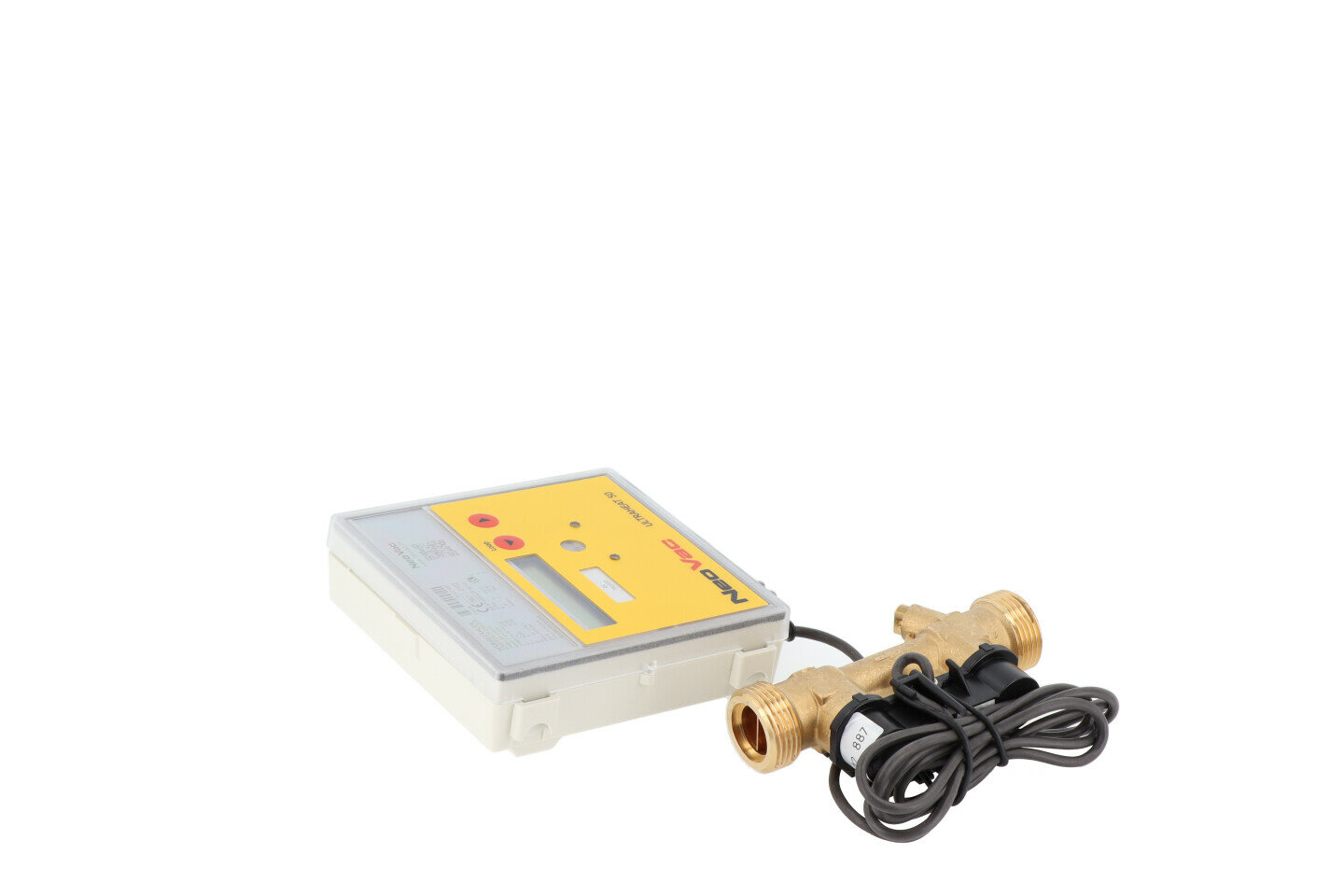

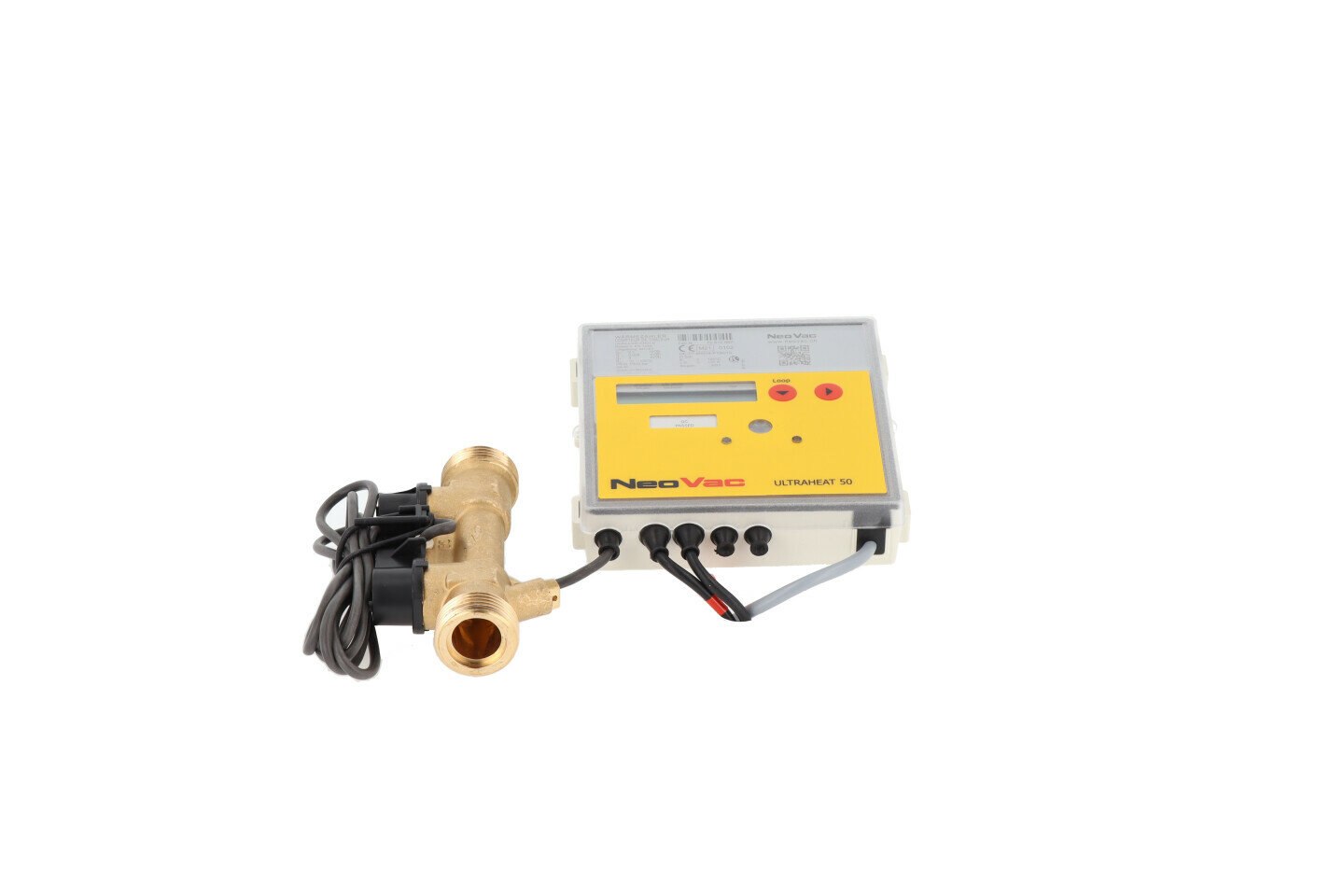

360°-Ansicht
360°-Ansicht
360°-Ansicht
Produkt
| Typ | qp | Baulänge | Anschluss | kvs-Wert | Nennweite | Druckstufe | Artikelnummer | Preis CHF | Zubehör / Montagegarnituren |
|---|---|---|---|---|---|---|---|---|---|
| UH50/x07 | 0.6 m³/h | 190 mm | 1" | 1.5 m³/h | DN 20 | PN 16 | 3.200.307 | 740 CHF | |
| UH50/x21 | 1.5 m³/h | 110 mm | ¾" | 3.9 m³/h | DN 15 | PN 16 | 3.200.321 | 810 CHF | Zubehör |
| UH50/x23 | 1.5 m³/h | 190 mm | 1" | 3.9 m³/h | DN 20 | PN 16 | 3.200.323 | 810 CHF | Zubehör |
| UH50/x36 | 2.5 m³/h | 130 mm | 1" | 5.6 m³/h | DN 20 | PN 16 | 3.200.336 | 810 CHF | Zubehör |
| UH50/x38 | 2.5 m³/h | 190 mm | 1" | 5.6 m³/h | DN 20 | PN 16 | 3.200.338 | 850 CHF | Zubehör |
| UH50/x45 | 3.5 m³/h | 260 mm | 1 ¼" | 13.7 m³/h | DN 25 | PN 16 | 3.200.345 | 1340 CHF | Zubehör |
| UH50/x50 | 6 m³/h | 260 mm | 1 ¼" | 15.5 m³/h | DN 25 | PN 16 | 3.200.350 | 1640 CHF | Zubehör |
| UH50/x60 | 10 m³/h | 300 mm | 2" | 31.6 m³/h | DN 40 | PN 16 | 3.200.360 | 2160 CHF | Zubehör |
- Typ
- qp
- Baulänge
- Anschluss
- kvs-Wert
- Nennweite
- Druckstufe
- Artikelnummer
- Preis CHF
- Zubehör / Montagegarnituren
- UH50/x07
- 0.6 m³/h
- 190 mm
- 1"
- 1.5 m³/h
- DN 20
- PN 16
- 3.200.307
- 740 CHF
- UH50/x21
- 1.5 m³/h
- 110 mm
- ¾"
- 3.9 m³/h
- DN 15
- PN 16
- 3.200.321
- 810 CHF
- Zubehör
- UH50/x23
- 1.5 m³/h
- 190 mm
- 1"
- 3.9 m³/h
- DN 20
- PN 16
- 3.200.323
- 810 CHF
- Zubehör
- UH50/x36
- 2.5 m³/h
- 130 mm
- 1"
- 5.6 m³/h
- DN 20
- PN 16
- 3.200.336
- 810 CHF
- Zubehör
- UH50/x38
- 2.5 m³/h
- 190 mm
- 1"
- 5.6 m³/h
- DN 20
- PN 16
- 3.200.338
- 850 CHF
- Zubehör
- UH50/x45
- 3.5 m³/h
- 260 mm
- 1 ¼"
- 13.7 m³/h
- DN 25
- PN 16
- 3.200.345
- 1340 CHF
- Zubehör
- UH50/x50
- 6 m³/h
- 260 mm
- 1 ¼"
- 15.5 m³/h
- DN 25
- PN 16
- 3.200.350
- 1640 CHF
- Zubehör
- UH50/x60
- 10 m³/h
- 300 mm
- 2"
- 31.6 m³/h
- DN 40
- PN 16
- 3.200.360
- 2160 CHF
- Zubehör
Technische Informationen
-
ZertifikatKonformitätserklärung UH50PDF (411 KB)
-
AnleitungBedienungsanleitung UH50PDF (282 KB)
-
ElektroschemaInfoblatt UH50PDF (138 KB)
-
ElektroschemaSchema UH50PDF (259 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 2-Leiter FühlerPDF (282 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 4-Leiter FühlerPDF (240 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Netzmodul 12-24V DC mit AnschlussklemmePDF (151 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Kommunikationsmodul M-BusPDF (162 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Kommunikationsmodul M-Bus, 2 ImpulseingängePDF (179 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 BatteriemodulPDF (142 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Impuls-ModulPDF (197 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Kommunikatiosmodul AnalogPDF (200 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 LN mit Netzteil 230V/50HzPDF (251 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 LNF-BU mit Netzteil 12-24V AC/DCPDF (254 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 mit LangzeitbatteriePDF (254 KB)
-
ElektroschemaSchema Ultraschall-Wärmezähler UH50 Netzmodul 230VPDF (155 KB)
-
DetailbeschreibungM-Bus Spezifikationen UH50PDF (287 KB)
-
DetailbeschreibungwM-Bus Spezifikationen UH50PDF (1 MB)
Flyer / Datenblätter
UH50 G ist Teil der Serie
Mehr über NeoVac Ultraschall UH50 erfahren

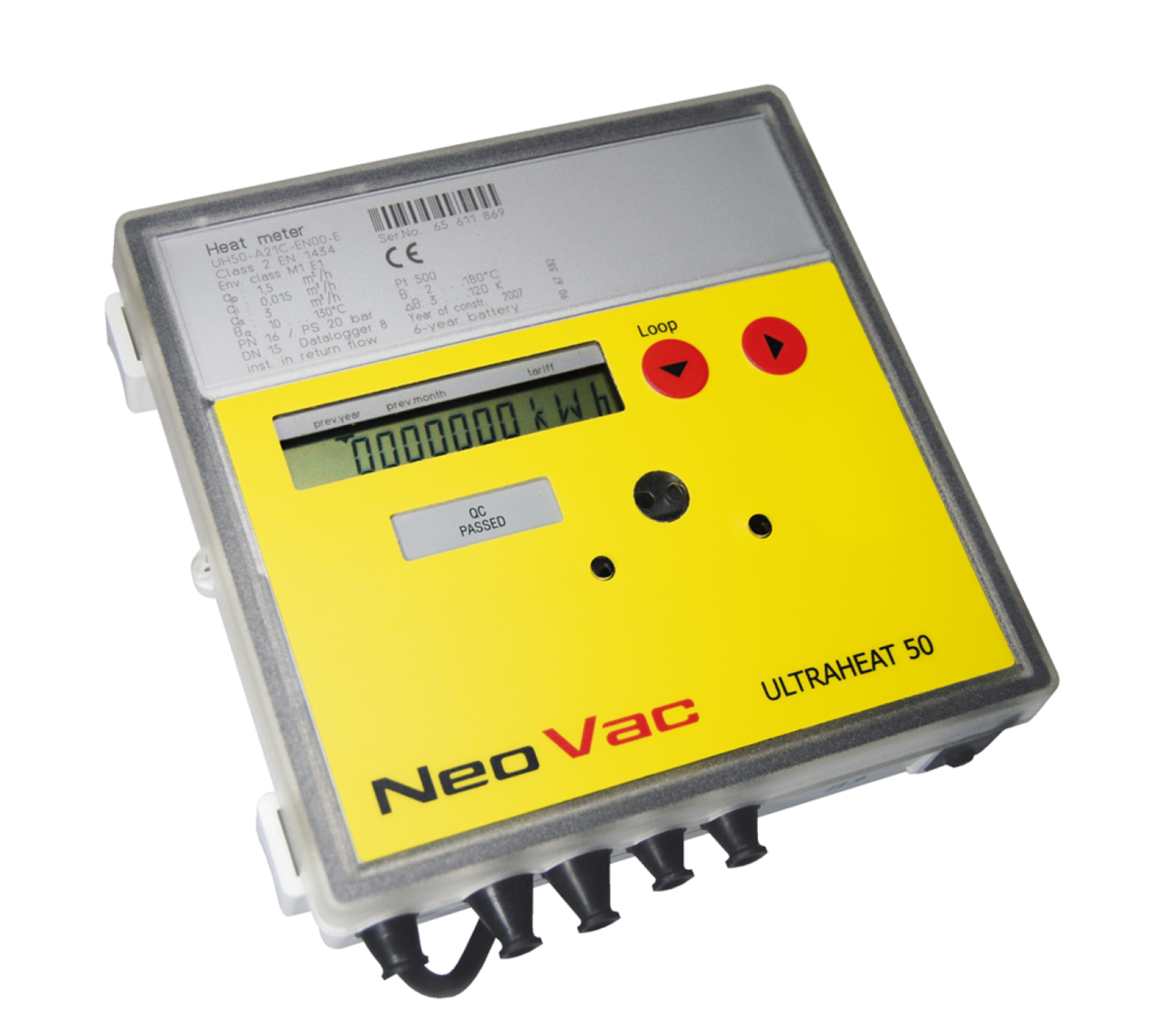

NeoVac Ultraschall UH50
Das Rechenwerk arbeitet mit modernster Mikroprozessortechnik und verfügt über alle in der Praxis erforderlichen Funktionen. Mit dem unverlierbaren Speicher EEPROM sind die Daten auch bei Ausfall der Speisung geschützt. Der NeoVac ULTRAHEAT ® UH50 ist ein wahres Kommunikationstalent. Die verschiedenen Module bieten die Möglichkeit zur Ablesung am Zähler, über M-Bus oder via Fernabfrage. Grundsätzlich sind alle Module mittels PlugandPlay sogar während des Betriebes einfach nachrüst- oder austauschbar. Der ULTRAHEAT ® UH50 kann übrigens auch als kombinierter Kälte-/Wärmezähler oder für die reine Kälteanwendung eingesetzt werden.
- Unverlierbarer Speicher EEPROM
- Hohe Messstabilität, mit Dura-Surface Innenprofil bis qp 2.5 m3/h
- Speicherung von 18 Monatswerten
- 2 Steckplätze für Kommunikationsmodule
- Mit Impuls-, M-Bus- (nach EN 1434-3) oder Analogmodulen ausrüstbar
- Optoelektronische Schnittstelle
- Spannungsversorgung über wechselbare Langzeit-Lithiumbatterie (ca. 10 Jahre), eingebautes Netzteil 230 V/50 Hz oder 12–24 V AC/DC
- Durchflussgeber von qp 0.6 – 60 m3/h
- Konform zur europäischen MID (Richtlinie 2004/22/EG MI004)
- Spezielle Softwarefunktionen
