EFK
EFK
-
Communication préparé pour LoRaWAN, radio ou M-Bus -
Eau froide/chaude Eau froide, max. 30°C -
Position de montage vertical ou horizontal
-
-
-
-
Vue à 360°
Vue à 360°
Vue à 360°
Produit
| Diamètre nominal | Q3 | Longueur | Filetage | Raccord à vis | Numéro d'article | Prix CHF | Accessoires / Garnitures de montage |
|---|---|---|---|---|---|---|---|
| DN 15 | 2.5 m³/h | 80 mm | ¾" | ½" | 5.001.801 | 68 CHF | Accessoires |
| DN 15 | 2.5 m³/h | 110 mm | ¾" | ½" | 5.001.802 | 68 CHF | Accessoires |
| DN 15 | 2.5 m³/h | 130 mm | ¾" | ½" | 5.001.803 | 68 CHF | Accessoires |
| DN 20 | 2.5 m³/h | 110 mm | 1" | ¾" | 5.002.801 | 73 CHF | Accessoires |
| DN 20 | 4 m³/h | 130 mm | 1" | ¾" | 5.002.803 | 78 CHF | Accessoires |
| DN 20 | 2.5 m³/h | 130 mm | 1" | ¾" | 5.002.804 | 73 CHF | Accessoires |
- Diamètre nominal
- Q3
- Longueur
- Filetage
- Raccord à vis
- Numéro d'article
- Prix CHF
- Accessoires / Garnitures de montage
- DN 15
- 2.5 m³/h
- 80 mm
- ¾"
- ½"
- 5.001.801
- 68 CHF
- Accessoires
- DN 15
- 2.5 m³/h
- 110 mm
- ¾"
- ½"
- 5.001.802
- 68 CHF
- Accessoires
- DN 15
- 2.5 m³/h
- 130 mm
- ¾"
- ½"
- 5.001.803
- 68 CHF
- Accessoires
- DN 20
- 2.5 m³/h
- 110 mm
- 1"
- ¾"
- 5.002.801
- 73 CHF
- Accessoires
- DN 20
- 4 m³/h
- 130 mm
- 1"
- ¾"
- 5.002.803
- 78 CHF
- Accessoires
- DN 20
- 2.5 m³/h
- 130 mm
- 1"
- ¾"
- 5.002.804
- 73 CHF
- Accessoires
Informations techniques
-
CertificatCertificat SSIGE Compteur à jet unique, compteur à capsule de mesurePDF (153 KB)
-
CertificatDéclaration de conformité SX 877F(-L)PDF (514 KB)
-
CertificatDéclaration de conformité PicofluxPDF (250 KB)
-
Schéma électriqueSchéma module M-Bus compteurs d'eauPDF (177 KB)
-
Description détailléeInformations techniques PicofluxPDF (295 KB)
-
Dessins 3DPicoflux DWG.zipZIP (181 KB)
Flyer / Fiches techniques
EFK fait partie de la série
En savoir plus sur Compteur d'eau à jet unique NeoVac Picoflux

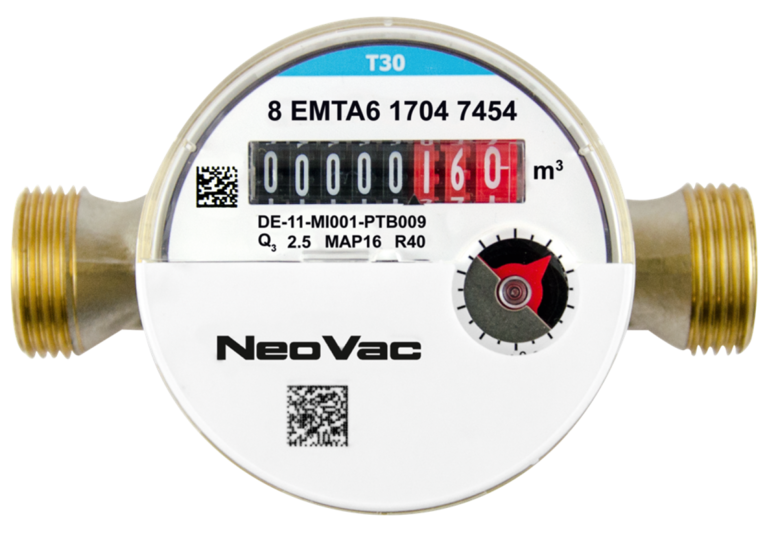

Compteur d'eau à jet unique NeoVac Picoflux
Les modèles EFK et EFW sont conçus spécialement pour effectuer les relevés par radio transmission, M-Bus ou par le nouveau module combiné impulsion/M-Bus. Les modules adéquats peuvent être ajoutés également ultérieurement par simple enfichage. L’EFK-P ou l’EFW-P est fourni avec contacteur Reed de 1 l/par impulsion.
- Pour l’eau froide jusqu’à 30 °C, sécurité jusqu’à 50 °C
- Pour l’eau chaude jusqu’à 90 °C, sécurité jusqu’à 100 °C
- Position de montage horizontale ou verticale
- Compteur orientable pour faciliter la lecture
- Diamètre nominal DN 15 ou 20
- Q3 2.5 ou 4.0 m3/h
- Longueurs de montage 80, 110 ou 130 mm (selon la taille)
- Prévu pour l’insertion d’un module de transmission LoRaWAN, radio ou M-Bus (modèles EFK et EFW)
- Contacteur Reed compris, 1 l/impulsion (modèles EFK-P et EFW-P)
- Résistant à la corrosion (corps chromé)
- Homologué METAS et SSIGE
Compteur d'eau à jet unique NeoVac Picoflux en comparaison
-
-
-
- EFK
- préparé pour LoRaWAN, radio ou M-Bus
- Eau froide, max. 30°C
- vertical ou horizontal
- EFK-P
- Contacteur Reed
- Eau froide, max. 30°C
- vertical ou horizontal
- Détail
- EFW
- préparé pour LoRaWAN, radio ou M-Bus
- Eau chaude, max. 90°C
- vertical ou horizontal
- Détail
- EFW-P
- Contacteur Reed
- Eau chaude, max. 90°C
- vertical ou horizontal
- Détail
