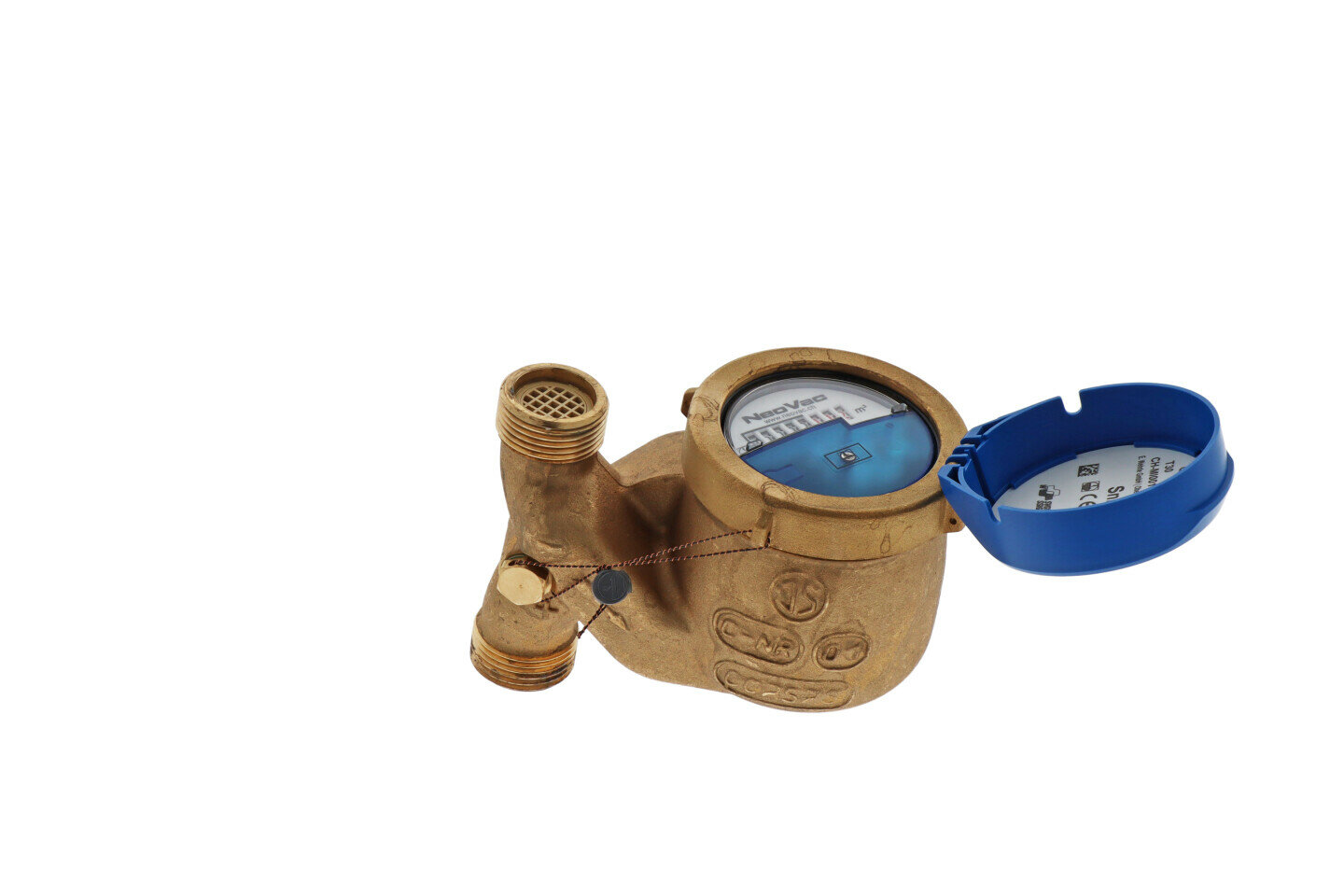

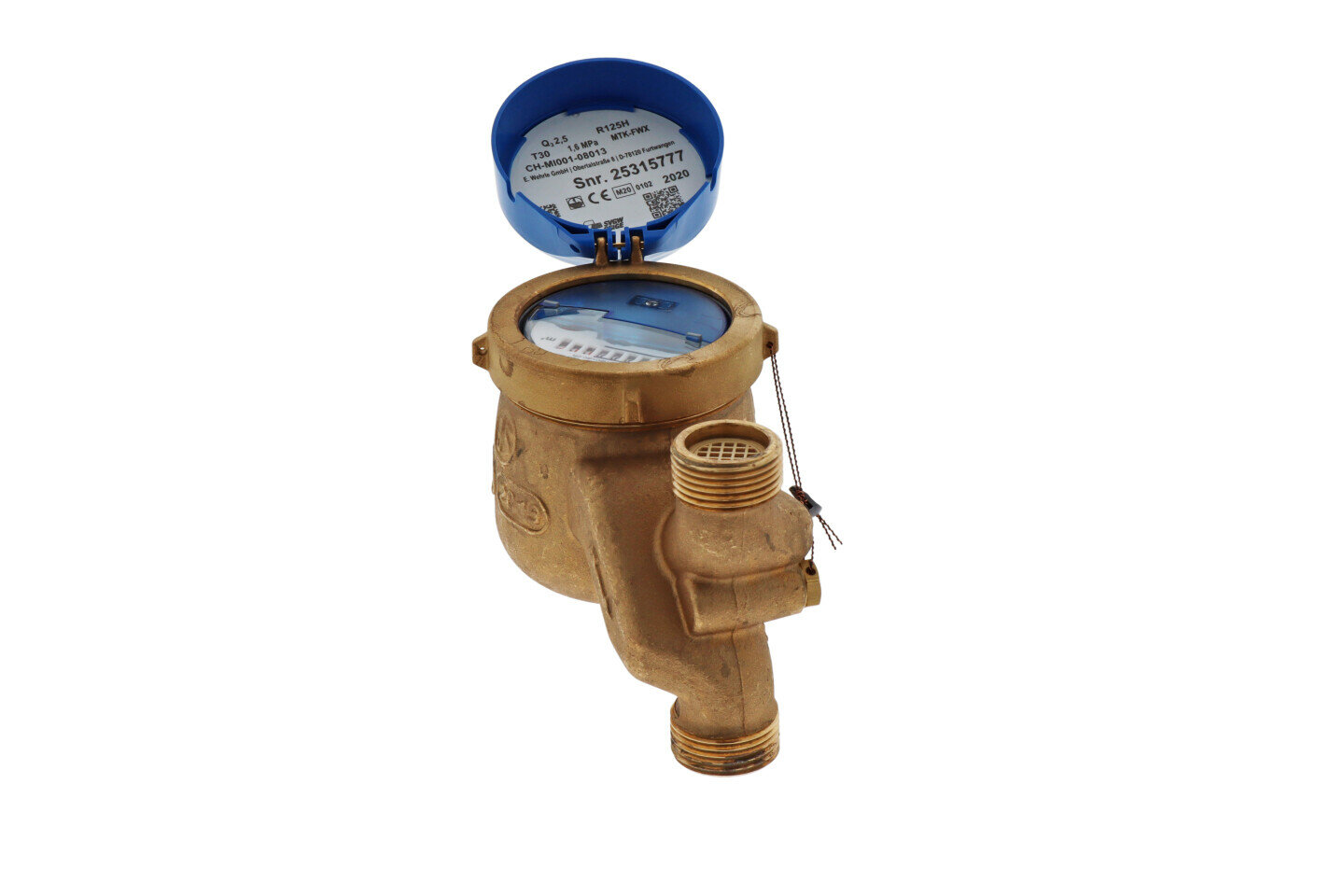

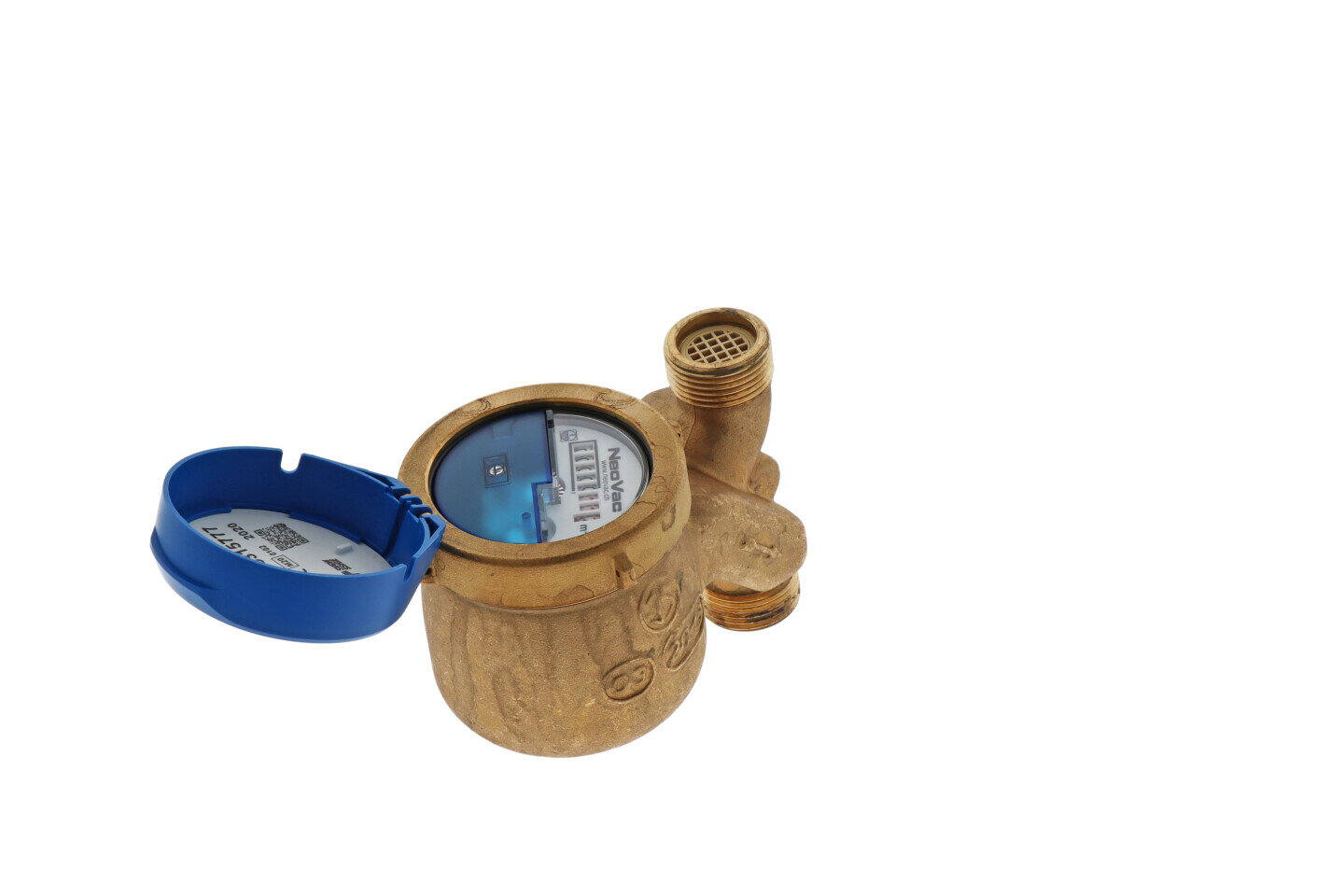

MTKS-M
MTKS-M
-
Acqua fredda/calda Acqua fredda, max. 30°C -
Posizione di montaggio verticale ascendente -
Comunicazione LoRaWAN, radio, M-Bus o impulsi
-
-
-
-

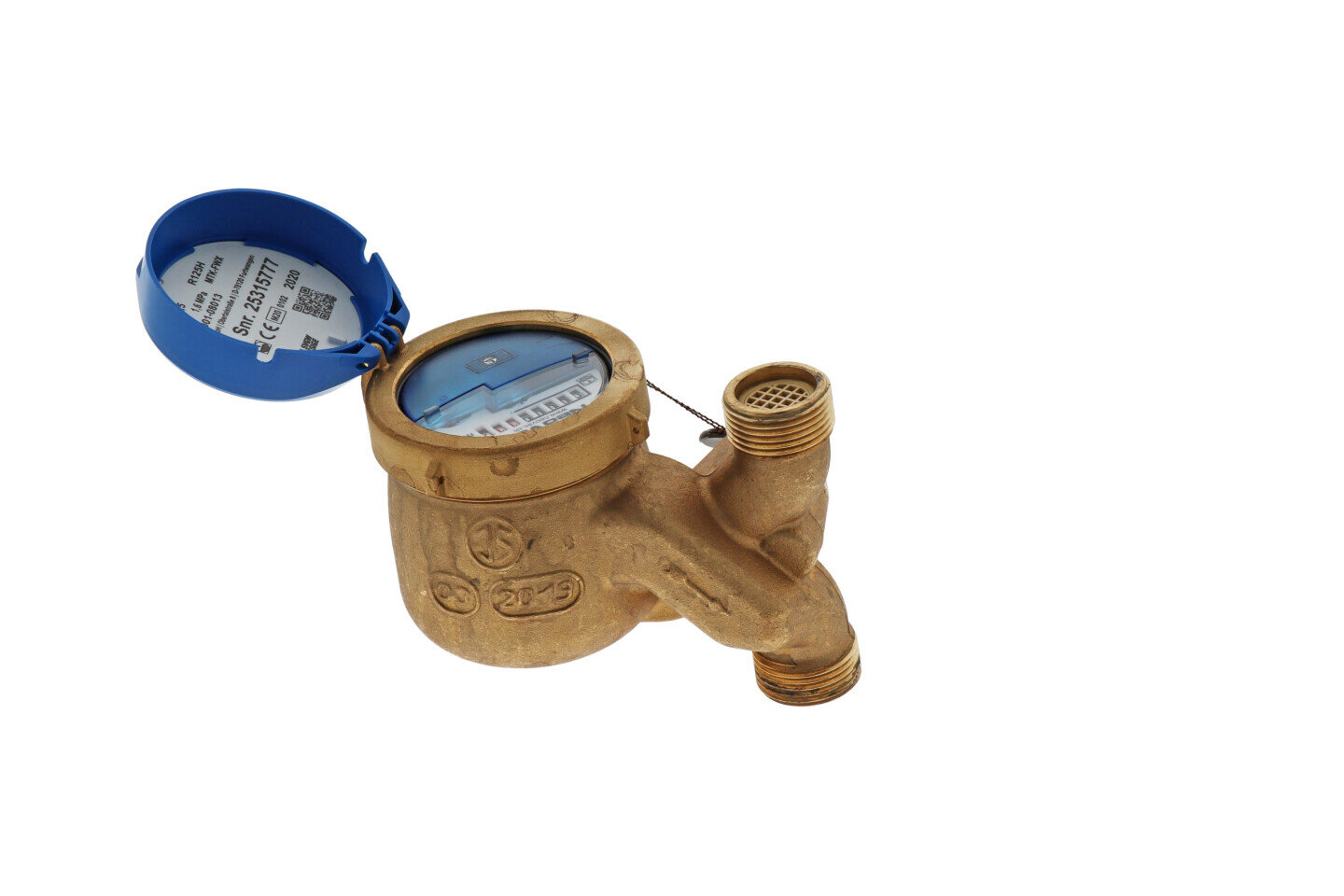

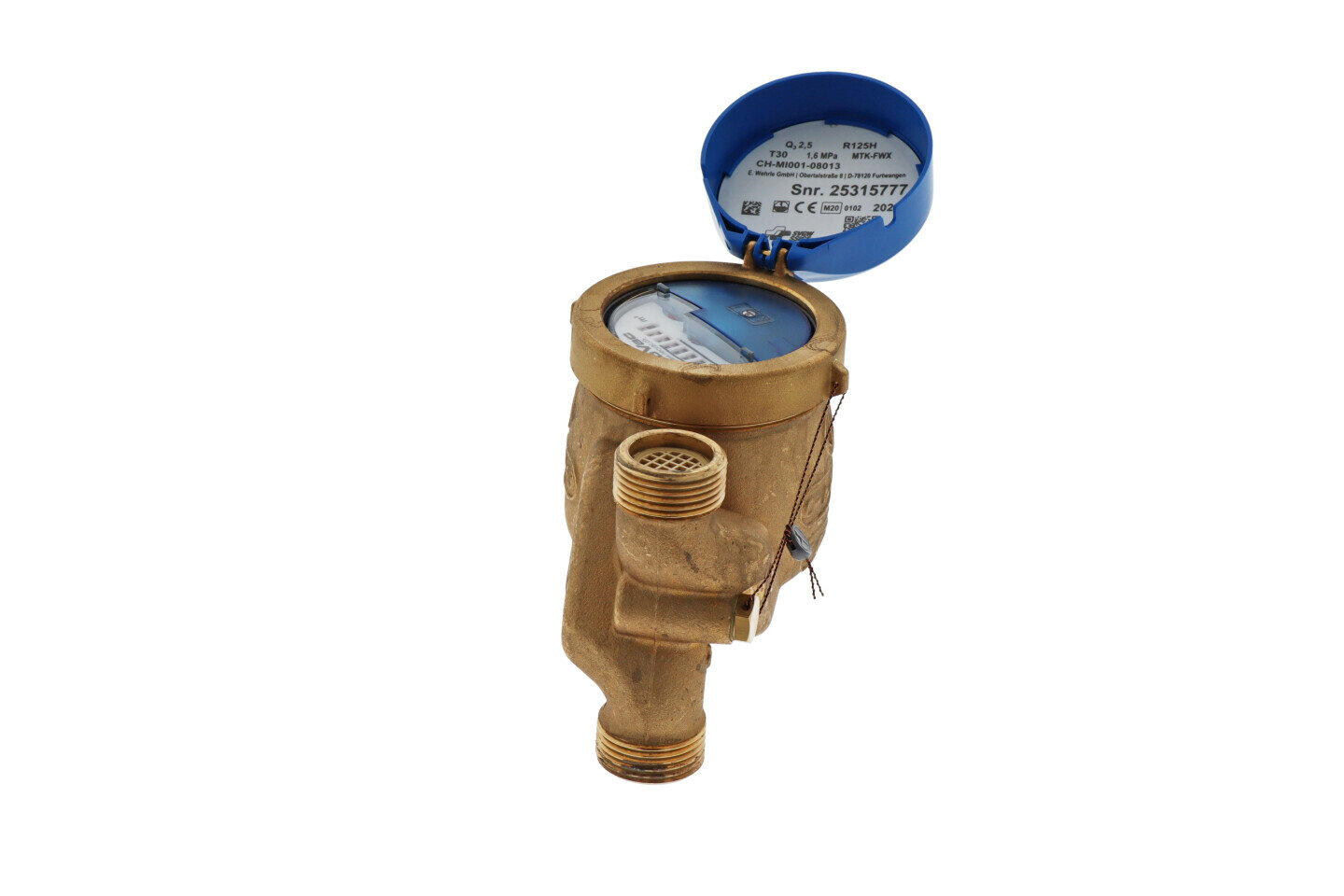

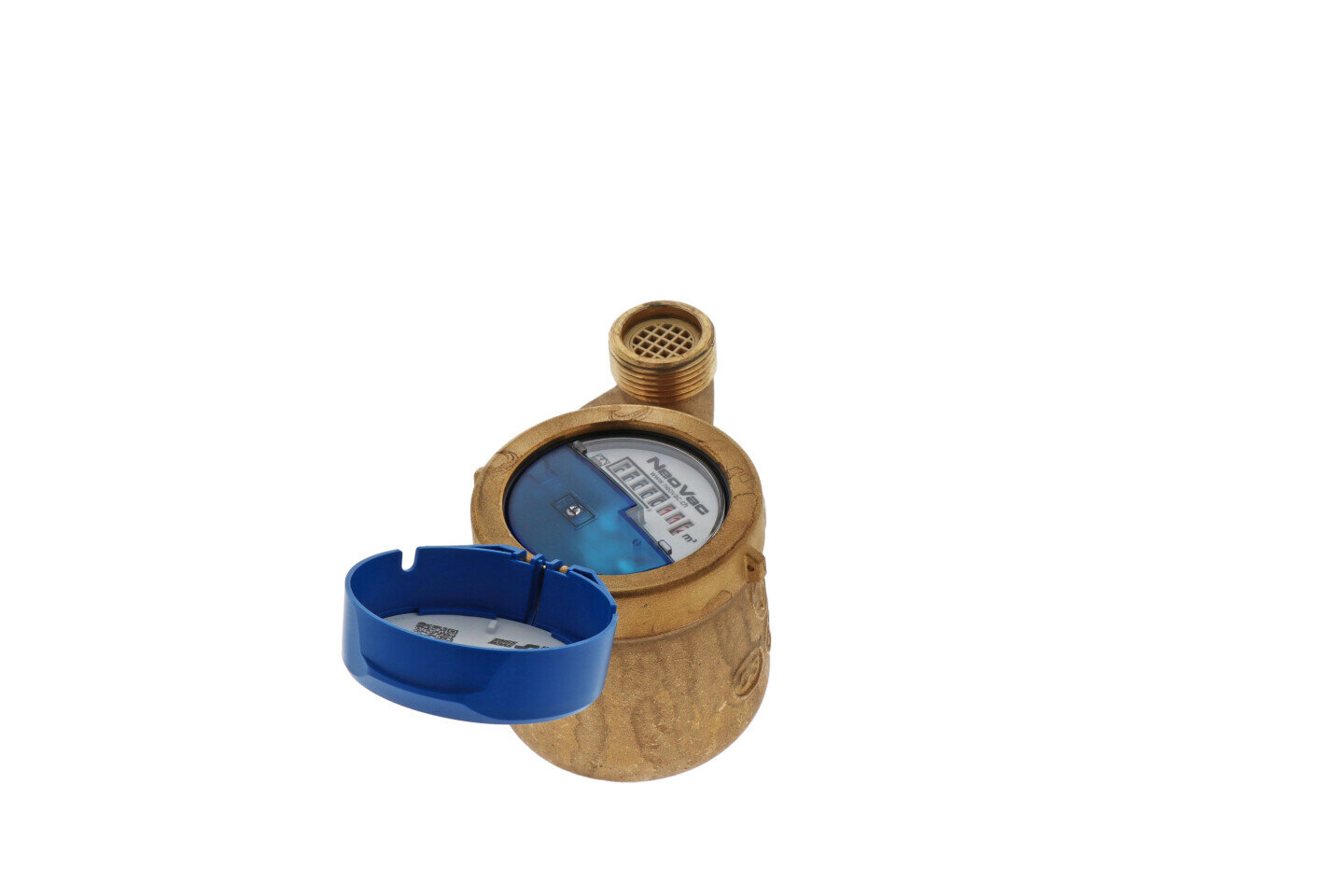

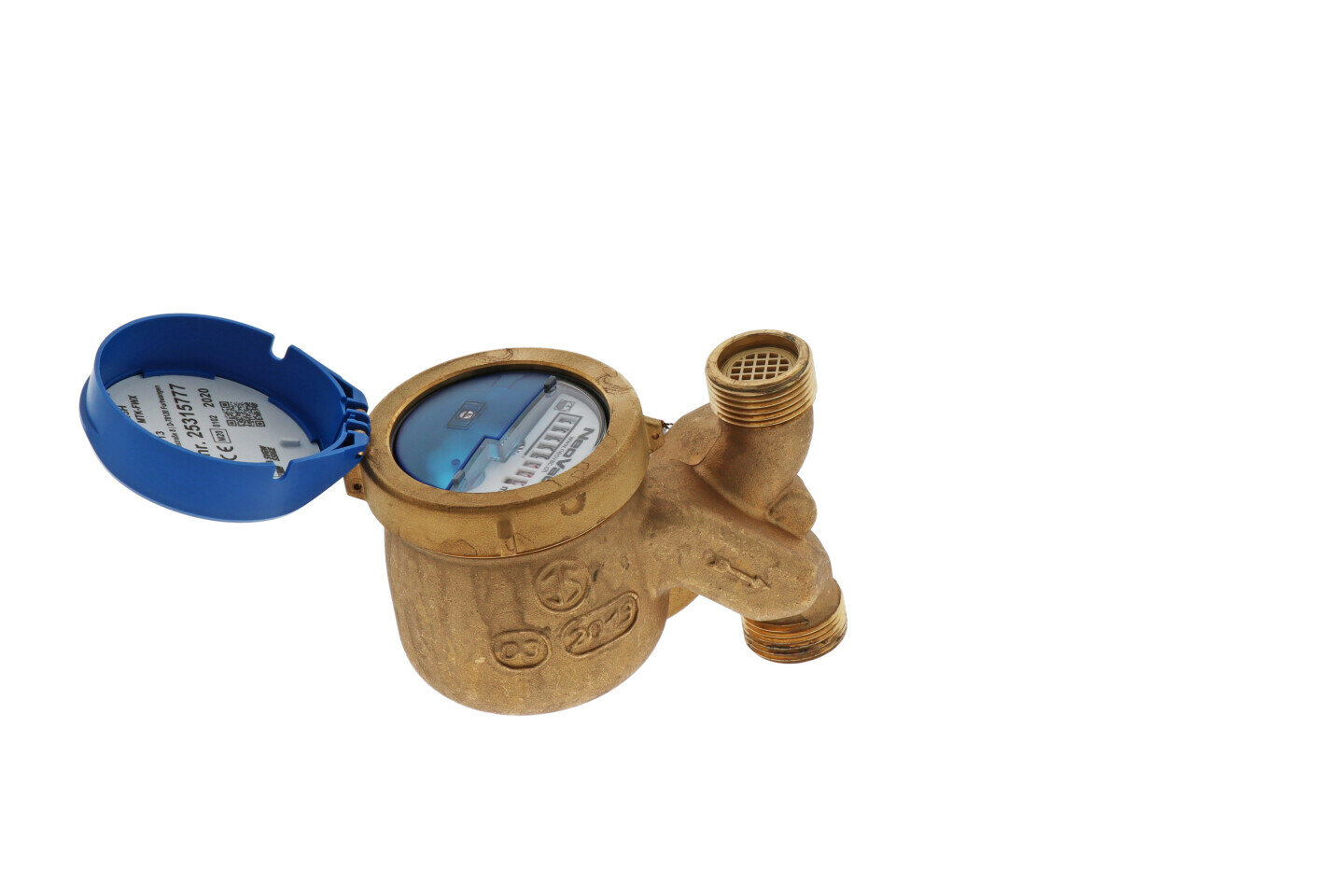

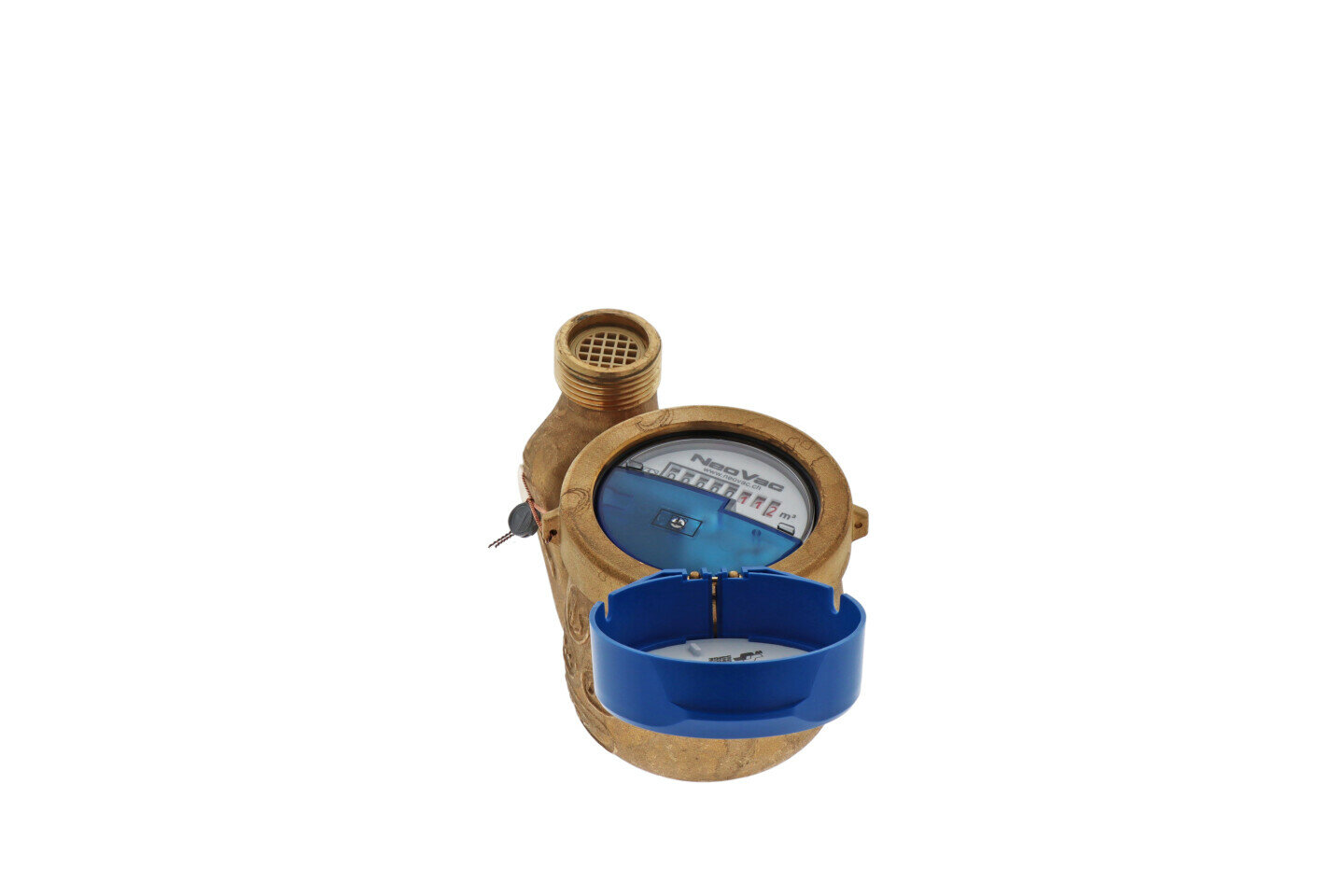

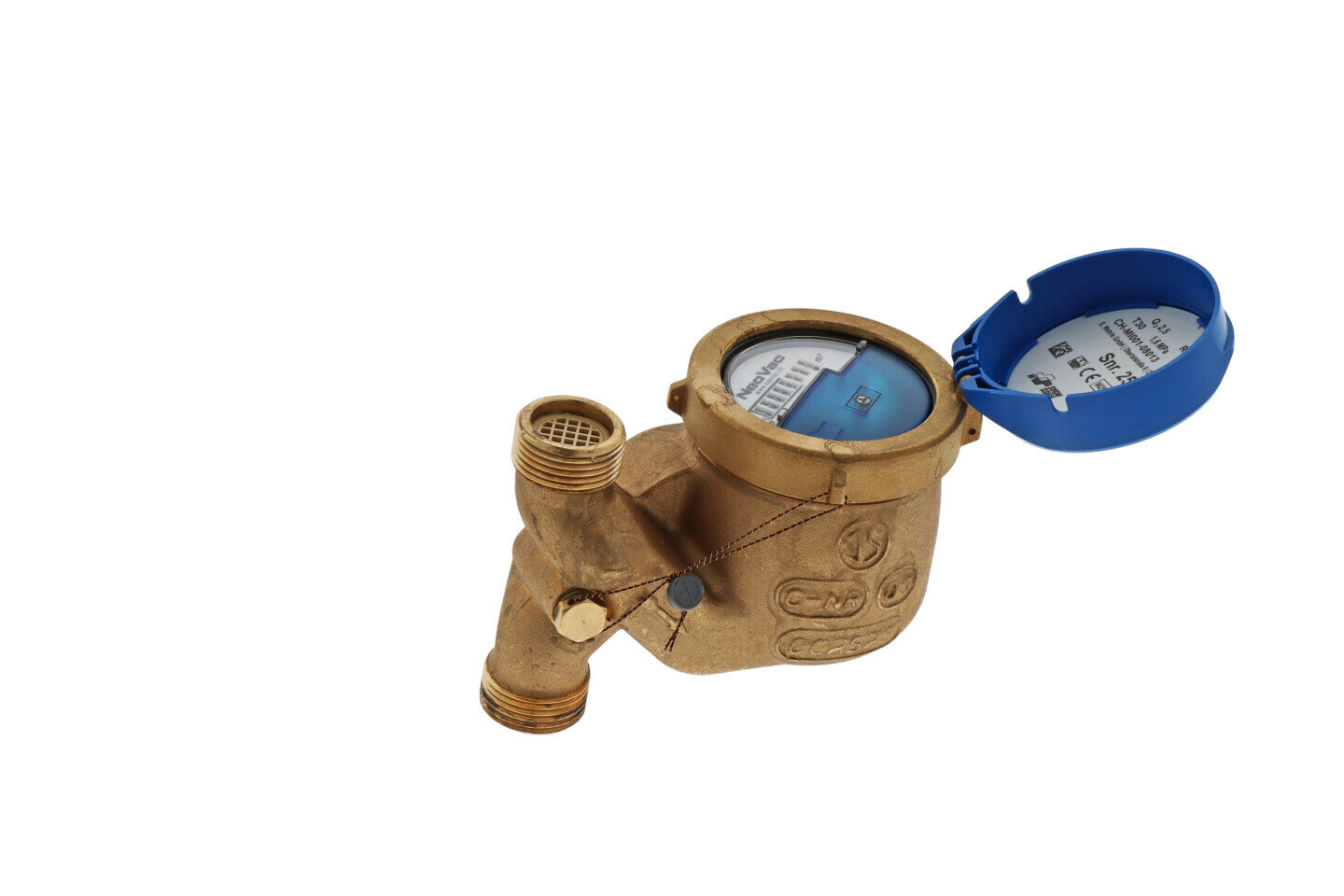

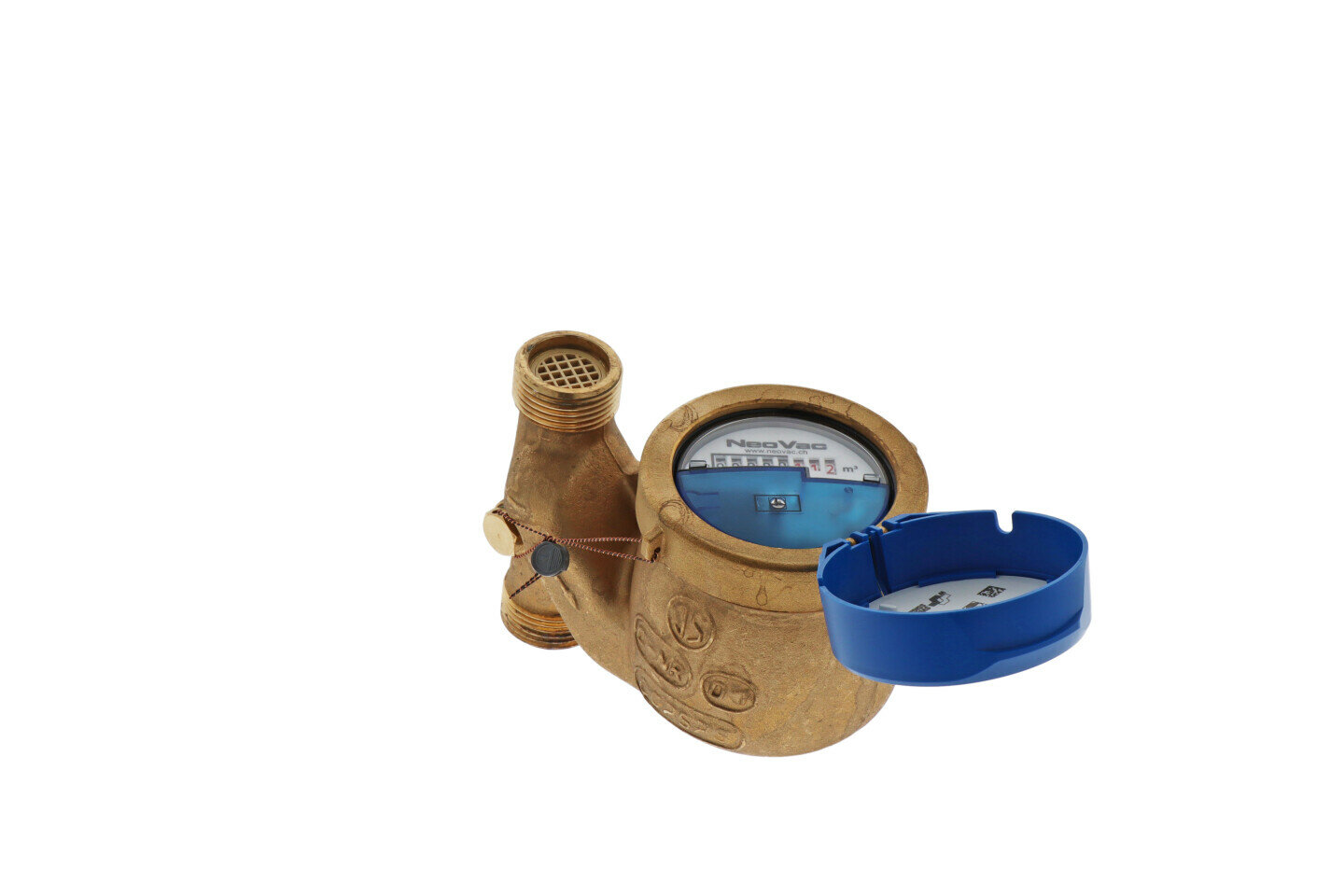

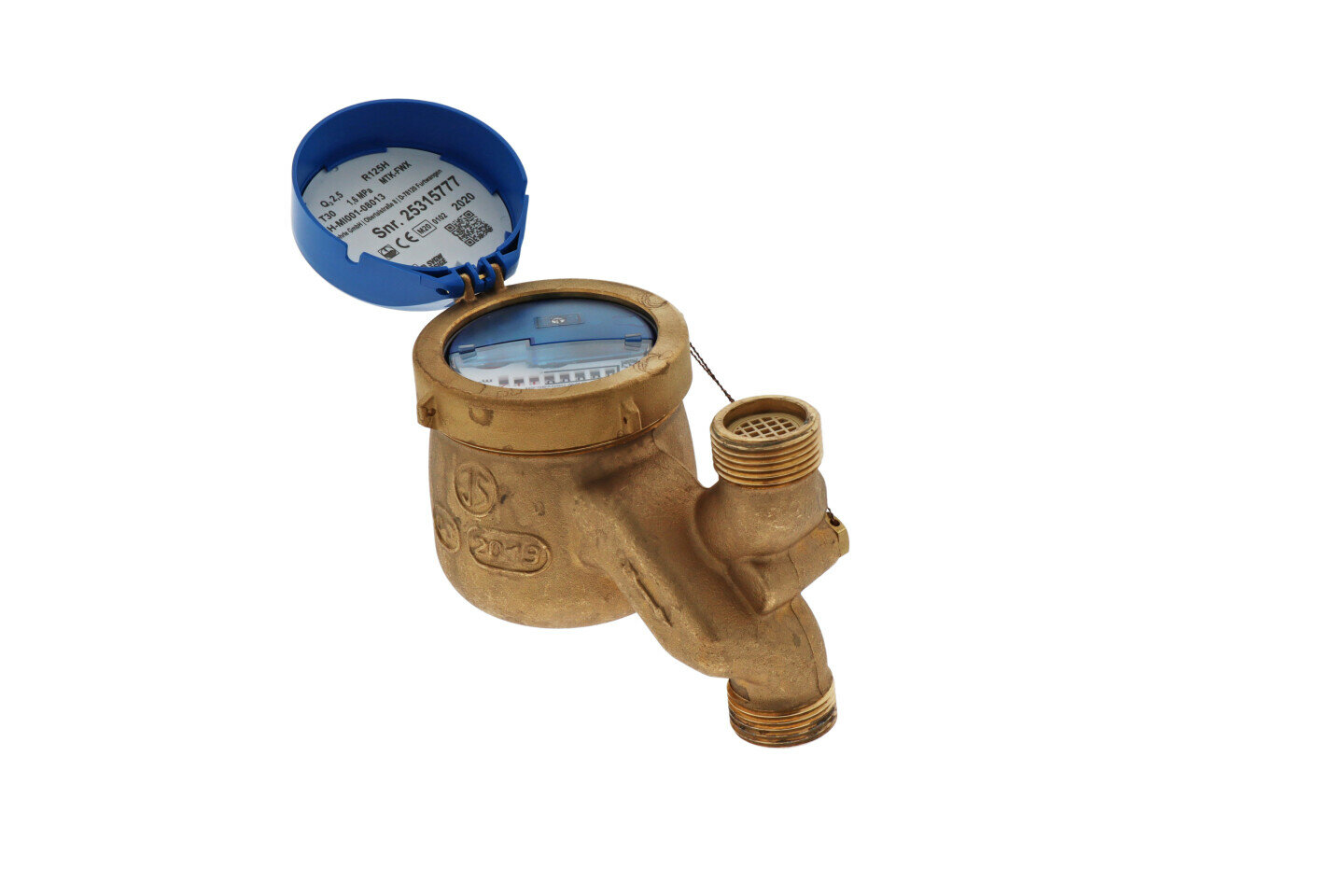

Vista a 360°
Prodotto
| DN | Q3 | Lunghezza | Attacco al contatore | Attacco al raccordo | Numero di articolo | Prezzo CHF | Accessori / Set di montaggio |
|---|---|---|---|---|---|---|---|
| DN 20 | 4 m³/h | 105 mm | 1" | ¾" | 5.302.412 | 222 CHF | Accessori |
| DN 25 | 6.3 m³/h | 150 mm | 1 ¼" | 1" | 5.303.411 | 288 CHF | Accessori |
| DN 25 | 10 m³/h | 150 mm | 1 ¼" | 1" | 5.303.412 | 288 CHF | Accessori |
| DN 40 | 16 m³/h | 150 mm | 2" | 1 ½" | 5.305.411 | 525 CHF | Accessori |
- DN
- Q3
- Lunghezza
- Attacco al contatore
- Attacco al raccordo
- Numero di articolo
- Prezzo CHF
- Accessori / Set di montaggio
Informazioni tecniche
-
CertificatoSX_885F_Konformitätserklärung.pdfPDF (1 MB)
-
CertificatoDichiarazione di conformità SX 885F-LPDF (1 MB)
-
Schema elettricoSchema Modulo a impulsi per contatori d'acqua ModularisPDF (175 KB)
-
Schema elettricoSchema Modulo M-Bus per contatori d'acqua ModularisPDF (180 KB)
-
Descrizione dettagliataM-Bus Descrizione funzionaleZIP (211 KB)
-
Descrizione dettagliataProtocollo M-BusZIP (388 KB)
-
Descrizione dettagliataGeneratore di impulsi ottici con rilevamento del ritorno per contatori d'acqua con totalizzatore ModularisPDF (121 KB)
-
Descrizione dettagliataAmbito funzionale del modulo M-Bus ModularisPDF (243 KB)
Flyer / Schede tecniche
Contatore d'acqua NeoVac Modularis
Lettura al contatore, tramite un display remoto o in modalità wireless via LoRaWAN o radio? NeoVac Modularis si adatta alle vostre esigenze. I moduli radio a batteria di NeoVac registrano, memorizzano e trasmettono i valori di consumo dei contatori d'acqua e lo stato dei rilevatori selezionati. Possono essere installati in qualsiasi momento senza alterare la calibrazione esistente. Oltre al volume cumulativo, i moduli radio per contatori d'acqua memorizzano anche 15 valori mensili e le ore di funzionamento della batteria. I dati sono protetti grazie alla crittografia AES-128. Il sistema radio NeoVac bidirezionale consente di parametrizzare i dispositivi e di leggere i dati di consumo con un dispositivo di lettura mobile.
- Contatore a getto multiplo a quadrante asciutto
- Orologeria a rulli girevole a 8 cifre
- Temperatura dell’acqua fredda fino a 30 °C
- Temperatura dell’acqua calda fino a 90 °C
- Per portate Q3 2. 5 – 25 m³/h
- Anti-manomissioni
- Semplice e sempre integrabile con: LoRaWAN, radio, M-Bus o LoRaWAN
- Valenza impulsi: 1 litro/impulso, 10 litri/impulso su richiesta
- Riconoscimento della direzione di scorrimento (possibile con moduli)
- Omologazione SSIGA e MID
- Diametro nominale da DN 15 a DN 50
- Lunghezze da 105 a 300 mm
- Corpo in ottone (DN 50: ghisa grigia)
- Carico di pressione max. PN 16
Contatore d'acqua NeoVac Modularis a comparazione
-
-
-
- MTK-M
- Acqua fredda, max. 30°C
- orizzontale
- LoRaWAN, radio, M-Bus o impulsi
- Dettagli
- MTKF-M
- Acqua fredda, max. 30°C
- verticale discendente
- LoRaWAN, radio, M-Bus o impulsi
- Dettagli
- MTKS-M
- Acqua fredda, max. 30°C
- verticale ascendente
- LoRaWAN, radio, M-Bus o impulsi
- MTW-M
- Acqua calda max. 90°C
- orizzontale
- LoRaWAN, radio, M-Bus o impulsi
- Dettagli
- MTWF-M
- Acqua calda max. 90°C
- verticale discendente
- LoRaWAN, radio, M-Bus o impulsi
- Dettagli
- MTWS-M
- Acqua calda max. 90°C
- verticale ascendente
- LoRaWAN, radio, M-Bus o impulsi
- Dettagli
